5. Монтаж каркаса колодца

5.1. В первую очередь собираются нижние части элементов каркаса колодца (рис.4)

5.2. Затем устанавливаются нижние горизонтальные силовые элементы каркаса колодца (рис.5)

5.3. После фиксации нижних силовых элементов устанавливаются вертикальные силовые

элементы и верхние горизонтальные силовые элементы каркаса колодца (рис.6)

5.4. Далее собирается верхняя часть каркаса колодца (рис.7)

5.5. С помощью стального стержня или отвёртки выкручиваются распорные болты (сначала

верхние и нижние горизонтальные, а только потом вертикальные) до момента жёсткой фиксации

каркаса внутри колодца (рис.8)

5.6. Завершающим этапом монтажа каркаса колодца является установка монтажных рам для

установки кабельных консолей. С помощью регулировочной гайки устанавливается отступ от

стенки колодца. Через прокладочные шайбы производится установка монтажной рамы с

последующей фиксацией прижимной гайкой (рис.9)

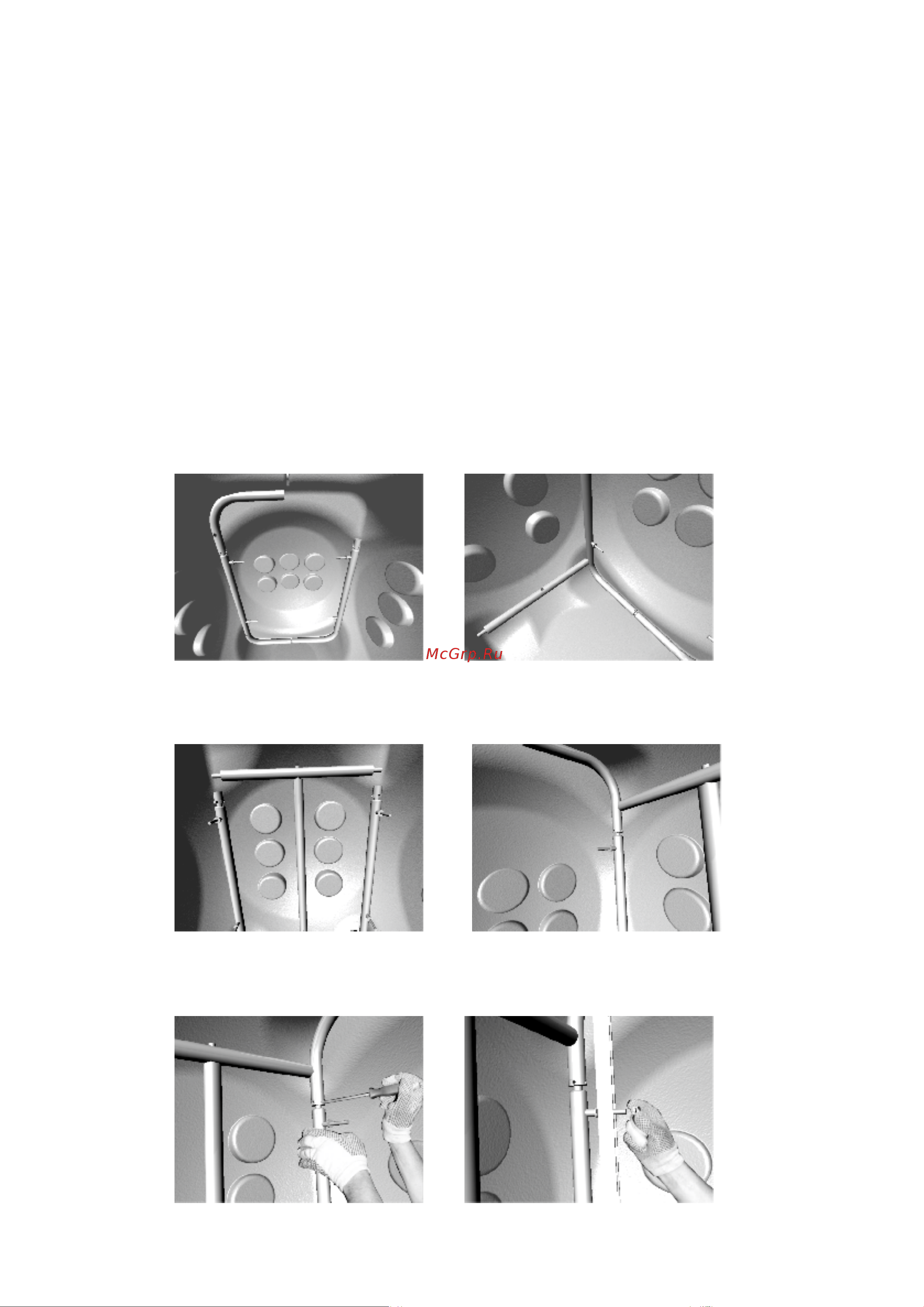

Рис. 4 Рис. 5

Рис. 6 Рис. 7

Рис. 8 Рис. 9
