PoE тестер Ermenrich NetGeeks NP25

Комплектът включва: предавател, дистанционен модул, RJ11 пач кабел, RJ45 пач кабел, проводник с щипки тип "крокодил", DC кабел,

торбичка за носене, ръководство за потребителя и гаранция.

Да започнем

• Отворете капака на отделението за батериите и поставете 3 батерии AAA. Затворете капака.

• Натиснете и задръжте бутона за захранване (6) натиснат за 3 секунди за включване/изключване на устройството.

Картографиране на проводниците

Тази функция се използва, за да се провери дали проводниците в кабела са свързани правилно. За да проверите мрежовия кабел,

включете единия край на кабела в порта RJ45 (4) на предавателя, а другия край в порта RJ45 (13) на отдалеченото устройство.

В главното меню изберете CONT (Картографиране на проводниците) и след това натиснете бутона OK (12) за извършване на проверката.

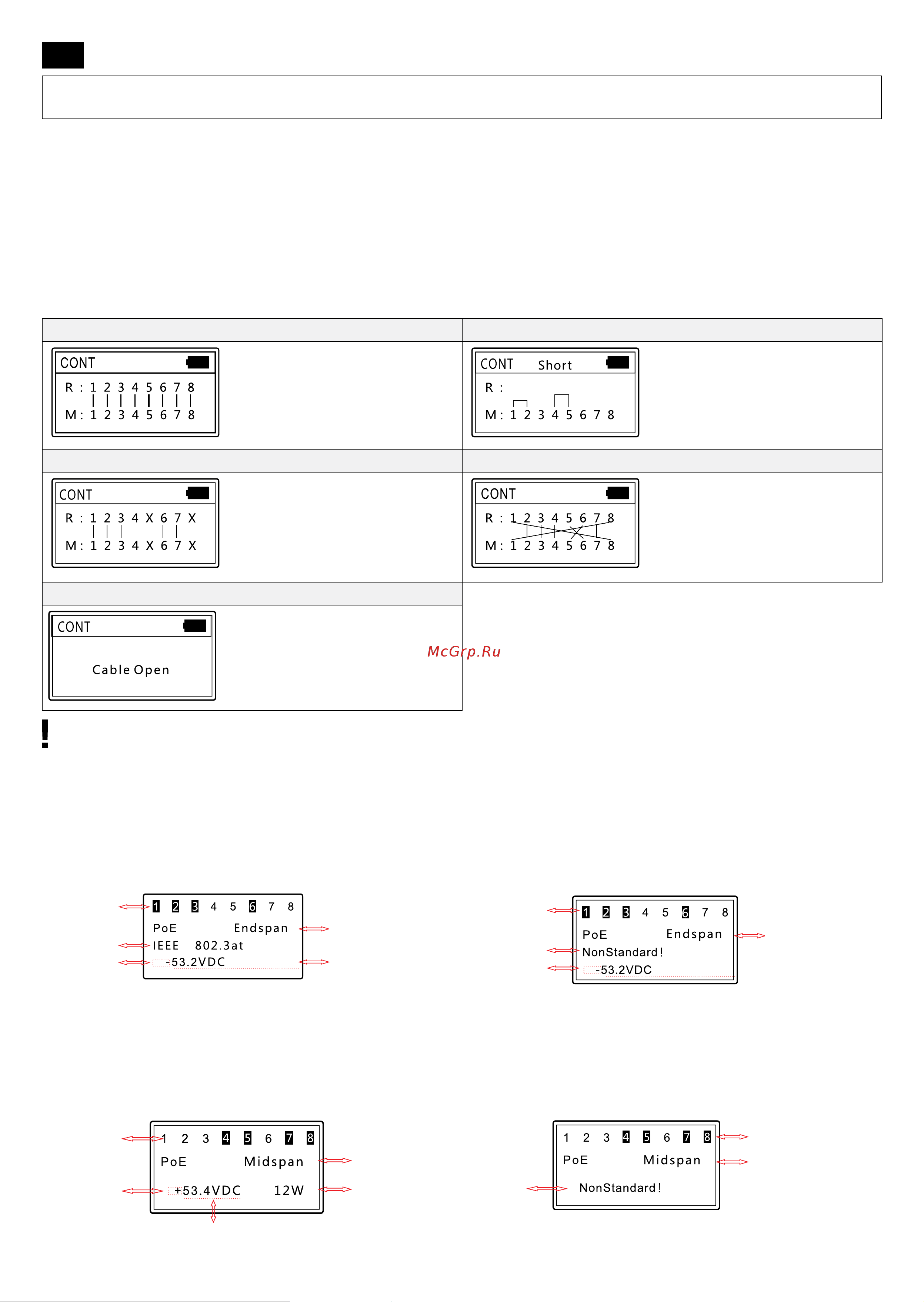

По-долу са показани възможните резултати:

Normal (Нормално) Short (Късо съединение)

Open (Прекъсване) Cross (Кръстосване)

Прекъснат или недобре свързан кабел

Когато в кабела има прекалено много повреди, уредът показва само късо съединение.

PoE тест

Тази функция се използва за идентифициране на щифтовете, които осигуряват PoE, типа PSE (стандартен или нестандартен),

полярността, режима и напрежението. Включете единия край на кабела или съединителния кабел RJ45 (включен) в PoE порта (2)

на предавателя, а другия край в PoE оборудването (като мрежов комутатор, маршрутизатор и др.). В главното меню изберете PoE

(Проверка на PoE) и след това натиснете бутона OK (12) за извършване на проверката.

По-долу са показани възможните резултати:

Стандартен PSE Нестандартен PSE

Проверка на потребяваната мощност

Тази функция се използва главно за определяне на потребяваната от захранваното от PoE устройство мощност. Тази функция

помага също за идентифициране на щифтовете, които осигуряват PoE, типа PSE (стандартен или нестандартен), полярността,

режима и напрежението. Свържете PSE и PD към двата PoE порта (2) на предавателя и изберете PoE (Проверка на PoE)

в главното меню.

По-долу са показани възможните резултати:

Стандартен PSE Нестандартен PSE

Режим

Мощност

Режим

Захранващи щифтове

Режим

Напрежение

Захранващи

щифтове

Тип PSE

Полярност

Захранващи

щифтове

Полярност

Режим

Захранващи

щифтове

Тип PSE

Полярност

Тип PSE

Напрежение

Моля, прочетете внимателно инструкциите за безопасност и ръководството за потребителя, преди да използвате този продукт.

Да се съхранява далеч от деца. Използвайте устройството само по посочения в ръководството за потребителя начин.
