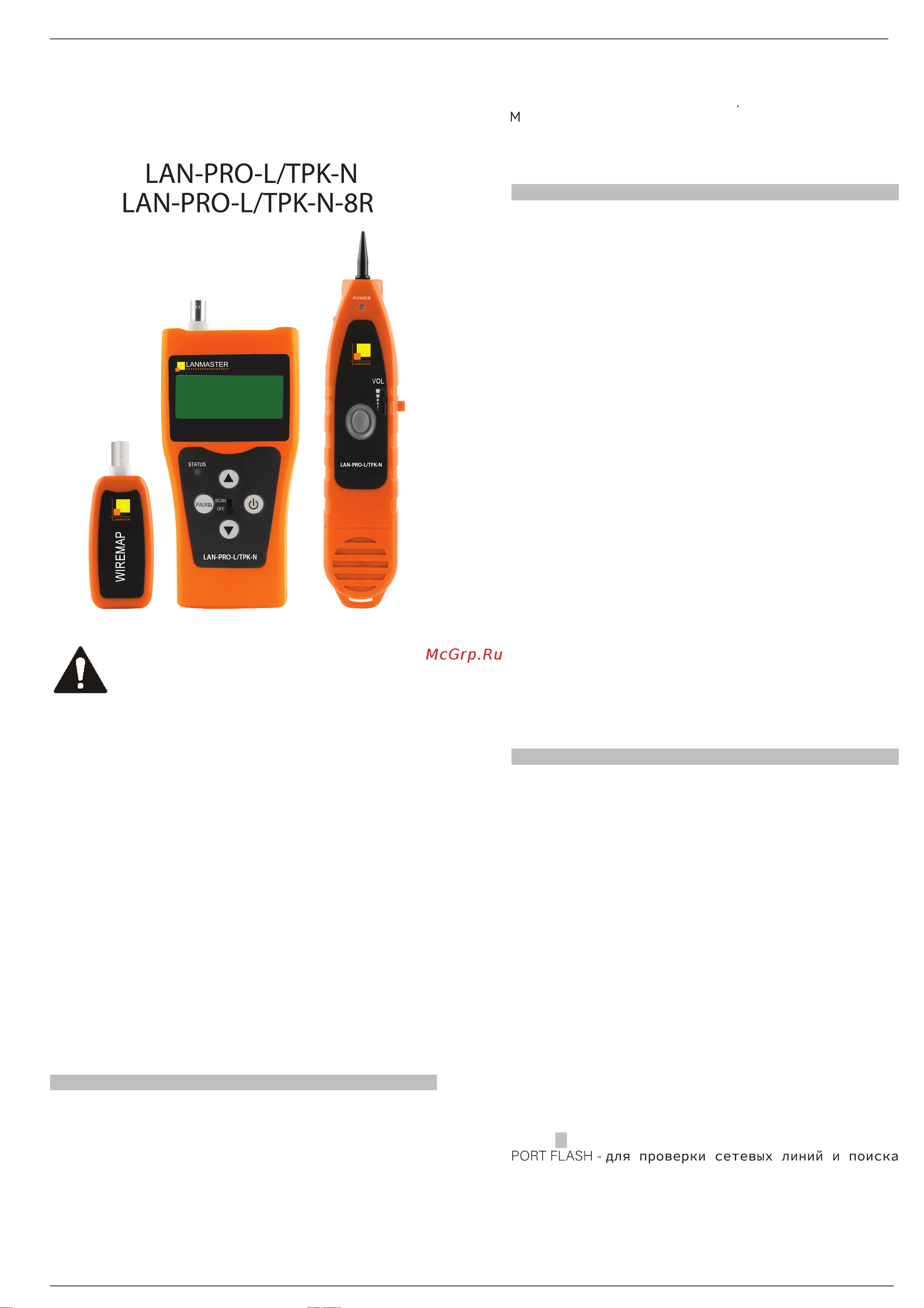

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

LAN-PRO-L/TPK-N

LANMASTER

Кабельный тестер

с измерением длины

с трассировкой кабельных

линий

LAN-PRO-L/TPK-N

Внимательно прочитайте правила безопасной

эксплуатации перед начало использования

или обслуживания прибора



Для питания прибора используется батарея 9 В.



Запрещается хранить и использовать прибор в

условиях высокой запыленности, повышенной

влажности и температуры (свыше 40°С).



Необходимо использовать батарею только

соответствующего спецификации типа, в противном

случае прибор может быть поврежден.



Запрещается разбирать прибор самостоятельно.

Ремонт должен производиться профессионалами.



Прибор выключается автоматически, если в течение

30 минут не производится никаких действий.



Если тестер и приемник не используются длительное

время, батареи из них следует извлечь во избежание

вытекания жидкости.



Запрещается использовать прибор для проверки

шнуров питания под напряжением (например, от

источника питания 220 В) во избежание повреждения

прибора и травм.



Запрещается производить измерения на линиях во

время грозы во избежание поражения молнией и

травм.

ВВЕДЕНИЕ

LAN-PRO-L/TPK-N – многофункциональный прибор

предназначенный для проверки кабельных линий. Прибор

состоит из головного устройства - тестера, беспроводного

приемника и терминального датчика. Это

профессиональный измерительный прибор,

предназначенный для обнаружения любых типов

проводников, а также для поиска неисправностей в

кабелях и соединениях.

Основные функции тестера - это поиск и идентификация

линии, проверка ее состояния, трассировка, измерение

длины проводника до обрыва (замыкания). Данная

модель прибора рекомендуется для применения при

работе с телефонными линиями, компьютерными сетями,

линиями связи, прочими проводными цепями и в других

сферах деятельности.

ОСНОВНЫЕ ФУНКЦИИ



Обнаружение любых типов проводников с помощью

генератора и бесконтактного радио приемника (гнезда

SCAN)



Измерение длины до места короткого замыкания или

обрыва витой пары (до 350м).



Исследование соединений и кабелей:

BNC: коаксиальный кабель

8P8C (RJ45): витая пара STP/UTP CAT-5E, CAT-6

RJ11: телефонный кабель

USB кабель



Проверка витой пары, телефонной проводки,

коаксиального кабеля, USB-кабеля на наличие обрыва

или короткого замыкания цепи.



Детальное исследование витой пары: замкнутые,

перевернутые, пересеченные и расщепленные пары,

перекрестные помехи, обратное подключение.



Обнаружение ошибок прокладки или соединения.



Динамическая калибровка длины кабеля и точность ее

измерения около 97%.



Простота и понятность использования. Большой ЖК

дисплей для удобства считывания результатов.



Функция автоматического отключения и подсветка

дисплея.



Для проверки достаточно одного человека.



Измерение длины и пары с терминальным датчиком

или без него.



Возможность подключения до 8-ми терминальных

датчиков



Терминальный датчик 8P8C и BNC со звуковым

оповещением.



Функция автотеста и автоматическая компенсация

изменений емкости батареи и температуры

окружающей среды.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габариты

Тестер 185 х 105 х 50 мм;

Приемник: 218 х 46 х 29 мм;

Датчик: 84 х 34 х 27 мм.

Питание

Две батареи 9 В тип 6F22 (Крона)

Дисплей

4х16-символьный ЖК-дисплей (видимое поле 61,6 х 25,2

мм).

Типы тестируемого кабеля

Витая пара STP/UTP CAT-5E, CAT-6, коаксиальный

кабель, телефонный кабель.

Тип обнаруживаемого кабеля

Витая пара STP/UTP, телефонный кабель, коаксиальный

кабель, USB кабель и другие металлические проводники.

Рабочая температура

-10°С ~ +60°С.

Порты

Тестер

MAIN (M)– мастер порт для витой пары

LOOPBACK (L) - порт обратной связи для витой пары

BNC – порт подключения коаксиального кабеля

RJ45 – порт выхода сигнала генератора обнаружения

RJ11 – порт подключения телефонного кабеля

USB – порт USB кабеля
