ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ NOYAFA

Кабельный тестер устройств с

питанием по витой паре (PoE)

NF-488

СОДЕРЖАНИЕ

Правила безопасной работы.................................................... 1

1. Обзор тестера……………………............................................. 1

2. Основные функции и особенности..................................... 1

3. Технические характеристики передатчика........................ 1

4. Работа с тестером………….…............................................... 2

5. Тестирование питания по витой паре (РoЕ

)……………... 2

6. Проверка разводки и состояния кабеля............................. 3

7. Функция тестирования мощности........................................ 3

8. Проверка по шлейфу…………................................................ 3

9. Функция подсветки……………................................................ 3

10. Настройки……….……….…..................................................... 3

11. Комплект поставки…….….................

.................................... 3

Правила безопасной работы

Прочтите перед началом работы

• Основной блок этого тестера получает питание от трех сухих

батарей на 1,5 В, а дистанционный датчик не требует пита-

ния.

• Не помещайте прибор в места с высокой запыленностью,

влажностью и температурой (выше 40 °С).

• Во избежание повреждения прибора используйте только ба-

тареи, соответствующие техническим характеристикам при-

бора, иначе возможно его повреждение.

• Никогда не разбирайте прибор. Техническое обслужи

вание

может проводить только квалифицированный персонал.

• Если прибор не будет использоваться в течение долгого вре-

мени, извлеките из него батареи во избежание протечки элек-

тролита.

• Во избежание повреждения прибора и получения травм нико-

гда не применяйте прибор для трассировки линий электропи-

тания (например, проводки электросети 220 В).

• Во избежание угрозы жизни из-за поражения молнией не те-

стируйте с помощью прибора коммуникационные линии во

время

грозы.

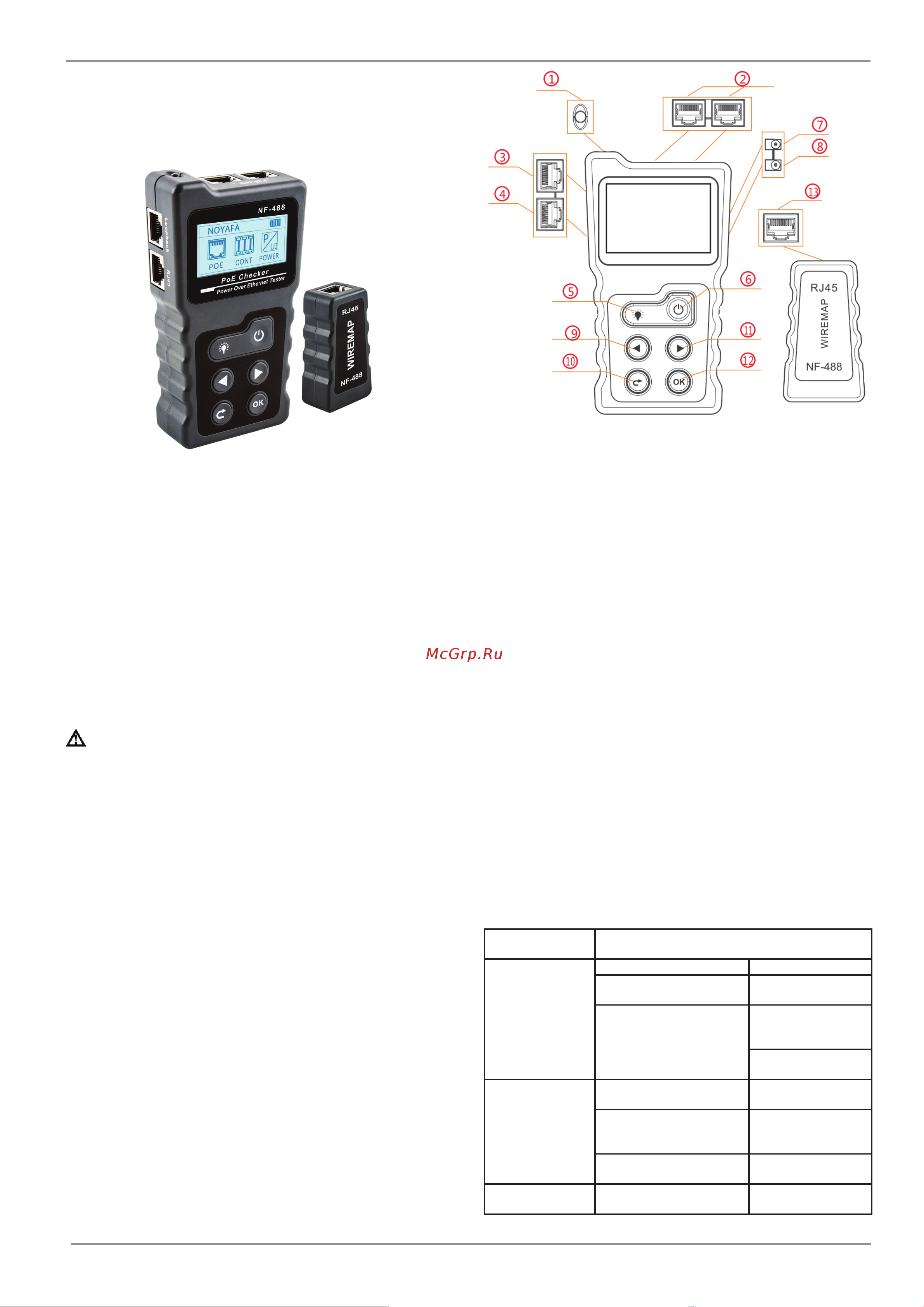

1. Обзор тестера

Кабельный тестер питания по витой паре NF-488 состоит из двух

частей: передатчика и дистанционного приемника. Его функцио-

нал включает в себя определение стандартного и нестандартного

оборудования с питанием по витой паре (PoE), онлайн-

тестирование питания по витой паре, прозвонку сетевых кабелей,

тестирование мощности, потребляемой питаемыми устройствами

постоянного тока, проверку по шлейфу и прочие функции.

Таким образом

это практичный инструмент для установки и об-

служивания техническим персоналом систем охранного наблю-

дения, телекоммуникационных линий, встроенных и других сла-

боточных систем.

1. Лампа

2. Разъемы для тестирования питания по витой паре (PoE).

3. Разъем для проверки по шлейфу (Loopback).

4. Разъем RJ45 для проверки разводки и состояния сетевого ка-

беля.

5. Кнопка управления подсветкой.

6. Выключатель питания передатчика

7. Входной разъем для подключения линии питания (DC in).

8. Выходной разъем для подключения линии питания (DC out).

9. Стрелочная кнопка смещения влево

10. Кнопка возврата

11. Стрелочная кнопка смещения вправо

12. Кнопка ввода (ОК)

13. Разъ

ем RJ45.

2. Основные функции и особенности

• Тестирование параметров стандартных и нестандартных

устройств с питанием по витой паре (PoE), включая напряже-

ние, полярность, место расположения питающего устройства

(начало или середина линии).

• Определение типа питающего оборудования (PSE): стан-

дартное или нестандартное.

• Тестирование мощности, потребляемой питаемыми устрой-

ствами в системах с питанием по витой паре, в реальном

времени.

• Тестирование

состояния сетевых кабелей, включая наличие

расщепленных и пересеченных пар, короткозамкнутых и

разорванных линий.

• Тестирование мощности, потребляемой устройствами посто-

янного тока.

• Проверка по шлейфу на сетевых коммутаторах.

3. Технические характеристики передатчика

ндикатор

Жидкокристаллический дисплей 128 х 40 мм

с подсветкой

ункция прозвон-

и кабелей

Типы кабеля

STP, UTP

Максимальный диапа-

зон тестирования

600 м

Проверка разводки и

состояния кабеля

Передатчик + ди-

станционный дат-

чик

Передатчик + ком-

мутатор/роутер

ункция тестиро-

ания питания по

итой паре

Диапазон измерения

Постоянное

напряжение 5-60 В,

Стандарт

802.3af/at (стан-

дартный/ нестан-

дартный)

Диапазон измерения

мощности

18 Вт

Функция тестиро-

вания мощности

Диапазон напряжения

0-60 В

(постоянное)
