NOYAFA ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: NF-488

Диапазон силы тока

0-3 А

Диапазон мощности

0-180 Вт

Защита по вход-

ному напряжению

Постоянное напряжение 48 В, 5 мА

Максимальный

рабочий ток

Не более 80 мА

Проверка по

лейфу

(Loopback)

Совместима с сетевыми коммутаторами 10М,

100М

Тип батареи пита-

ния

Три батареи типа ААА

Характеристики дистанционного датчика NF-488

Разъемы

RJ45

ункция

Проверка разводки и состояния сетевого

кабеля

Защита от входно-

го напряжения

Постоянное напряжение, 48 В, 5 мА

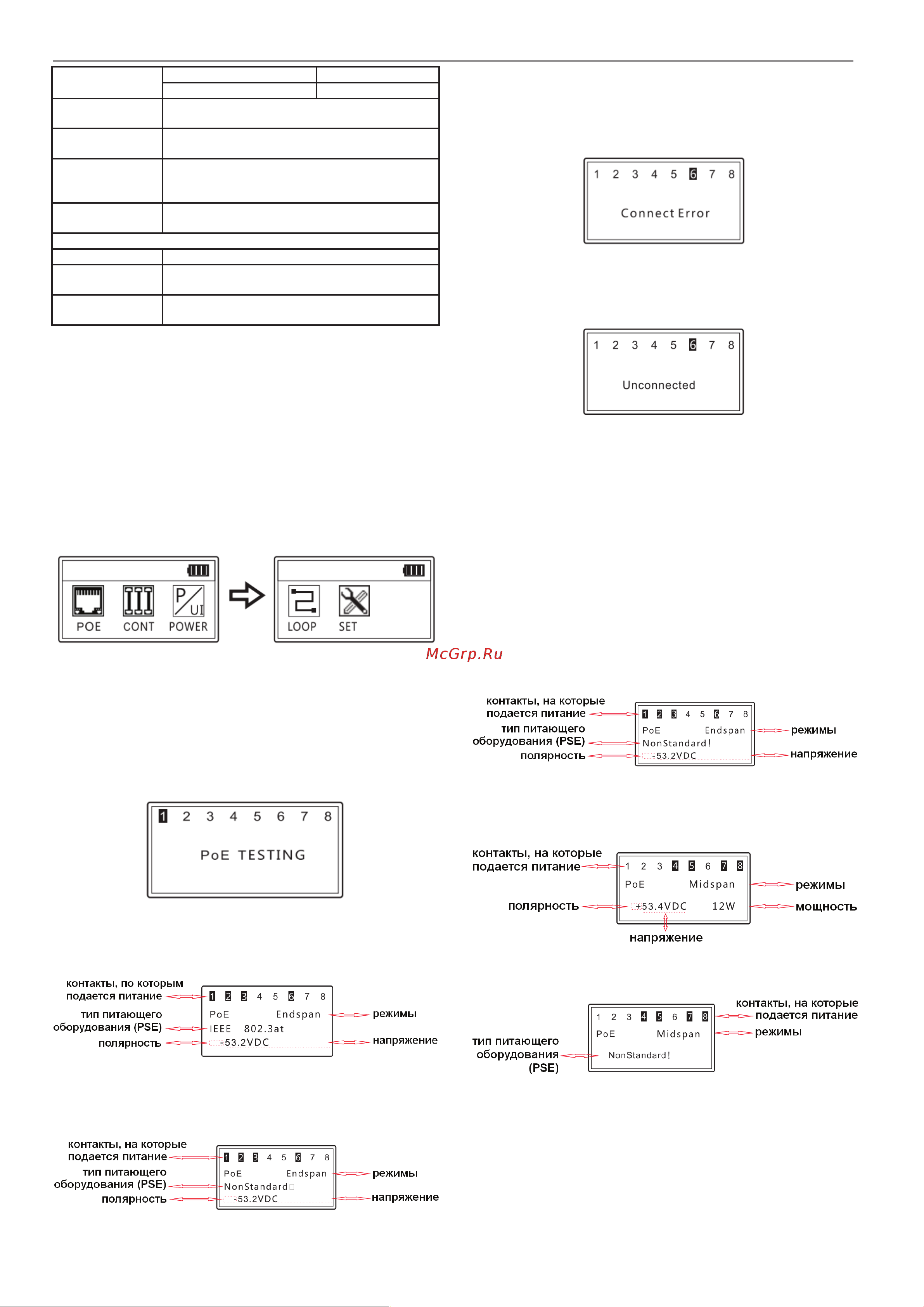

4. Работа с тестером

Описание основного меню

1. POE: тестирование сетевых коммутаторов с функцией питания

по витой паре (Power over Ethernet) и мощности питания по витой

паре.

2. CONT: прозвонка сетевых кабелей (обнаружение расщеплен-

ных и пересеченных пар, короткозамкнутых и разорванных ли-

ний).

3. POWER: тестирование напряжения и тока между адаптером

мощности и питаемым устройством и вычисление мощности,

потребляемой питаемым устройством.

4. S

ET: настройка времени работы подсветки, времени автоот-

ключения, контрастности, проверка версии программы.

5. Тестирование питания по витой паре (РoЕ)

5.1. Тестирование функции питания по витой паре в сете-

вом коммутаторе

Вставьте один конец сетевого кабеля в гнездо PoE тестера NF-

488, а другой конец – в сетевой коммутатор с поддержкой пита-

ния подключенных устройств по витой паре. При правильном

подключении на экране отобразится нестабильное значение

напряжения. Теперь нажмите кнопку «OK», и на дисплее отобра-

зится результат тестирования:

а) Стандартное оборудование с питанием по витой паре:

Если тестируемый сетевой коммутатор с питанием по витой паре

относится к стандартным, то результат тестирования будет вы-

глядеть следующим образом:

б) Нестандартное оборудование с питанием по витой паре:

Если тестируемый сетевой коммутатор с питанием по витой паре

относится к нестандартным, то результат тестирования будет

выглядеть следующим образом:

в) Неправильное подключение:

Если в результате тестирования на экране появилось сообщение

Connect Error (ошибка подключения), это означает, что подклю-

чение неправильное или к цепи подключены другие устройства,

запитанные по витой паре. Подключив устройство правильно,

повторите тестирование.

г) Подключение отсутствует:

Если в результате тестирования на экране появилось сообщение

Unconnected (не подключен), это означает, что оборудование с

питанием по витой паре не обнаружено.

5.2. Тестирование функции питания по витой паре в сете-

вом коммутаторе

При тестировании питания по витой паре (PoE power test), пита-

ющее оборудование и питаемое устройство (например коммута-

тор типа PoE и камеру типа PoE) требуется подключить к тестеру

NF-488 через гнезда для тестирования питания по витой паре

(PoE).

При правильном подключении на экране появится нестабильное

значение напряжения. Через несколько секунд тестер автомати-

чески

переключится на интерфейс тестирования питания.

Когда этот интерфейс появился на экране, нажмите кнопку ОК

для быстрого определения типа питающего оборудования. Если

на экране появляется сообщение о типе NonStandard (нестан-

дартный), это означает, что питающее оборудование PoE не со-

ответствует стандарту PoE. Если новые сообщения не появляют-

ся, то это указывает на соответствие питающего оборудования

стандарту PoE.

5.3. Особые случаи

Если устройство с питанием по витой паре подключено к тестеру

NF-488 и отображается на экрате, как на следующем рисунке, это

означает, что это устройство PoE нестандартного типа.

В этом случае нажмите кнопку ОК, и на экране появится

сообщение NonStandard! (нестандартный), как на следующем

рисунке:

6. Проверка разводки и состояния кабеля

Этот режим работы используется для тестирования на наличие

короткозамкнутых и оборванных линий и перекрестных соедине-

ний. Проверка возможна для 8-проводных сетевых кабелей типа

UTP и 9-проводных сетевых кабелей типа STP.
