ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: NF-488 NOYAFA
3
(8 контактов) (9 контактов)
а) Если в кабеле есть только короткозамкнутая линия или же ко-
роткозамкнутая линия, перекрестное соединение и обрыв линии
присутствуют одновременно, прибор покажет только наличие
коротких замыканий, но не прочие неисправности.

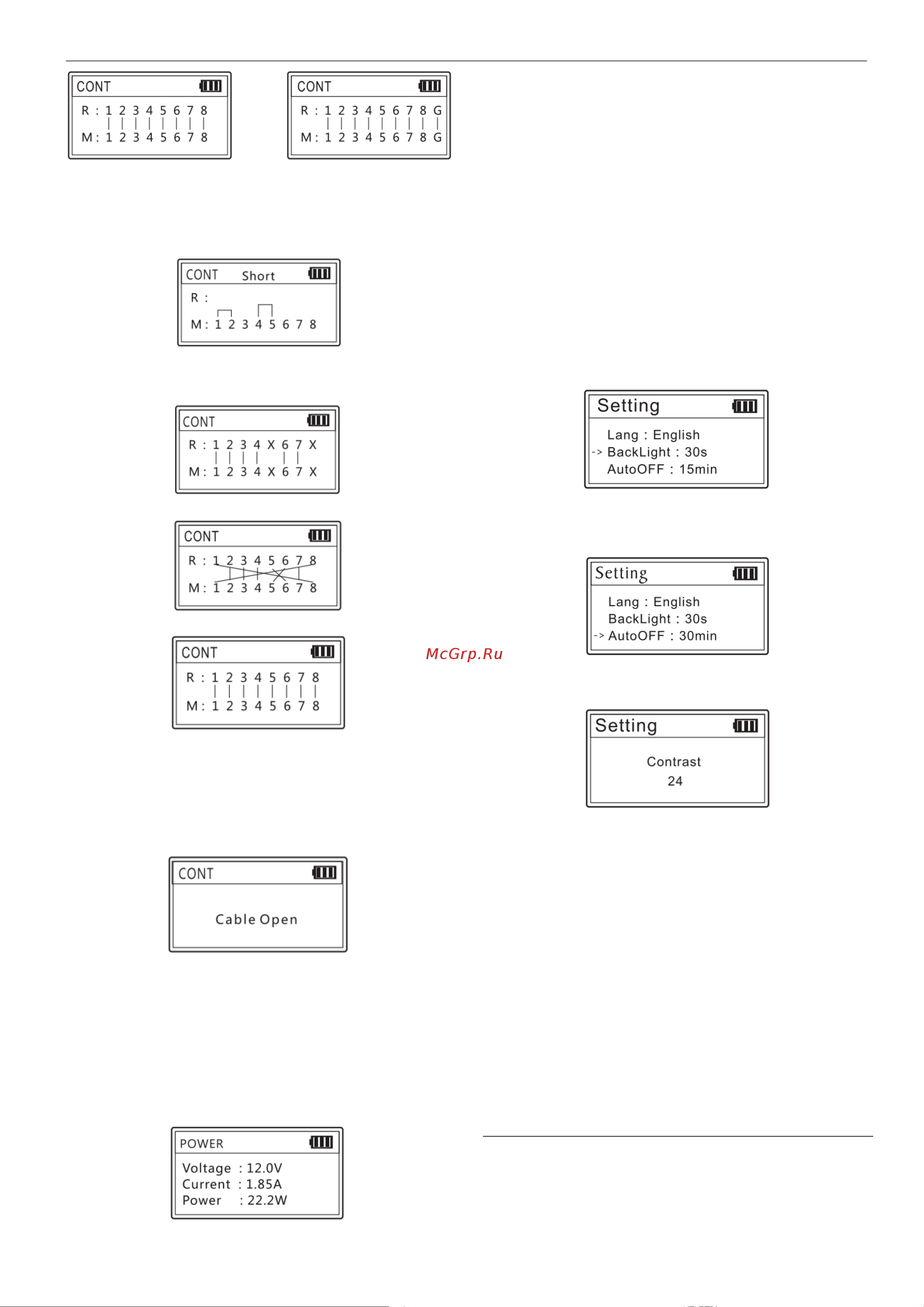

(короткое замыкание присутствует в парах 12, 45)
б) Отображение прочих неисправностей.
(линии 5 и 8 имеют разрывы)
(перекрестные соединения в линиях 5 и 6, 1 и 8)
(кабель в исправном состоянии)
в) Если состояние кабеля отображается как Cable Open (кабель
разорван), для этого могут быть несколько причин:
1. Кабель действительно разорван.
2. Кабель не подсоединен к передатчику.
3. Дальний конец кабеля не подсоединен к дистанционному дат-
чику.
7. Функция тестирования мощности
Эта функция позволяет измерить напряжение, силу тока и мощ-
ность в цепи между источником питания и питаемым устрой-
ством. Подключите ваш источник питания к разъему «DC in» те-
стера NF-488 и используйте кабель DC-DC (входит в комплект
поставки тестера), одним концом подсоединив его к разъему «DC
out» тестера, а другим концом – к питаемому устройству (напри-
мер, камере). Затем выберите в меню тестера пункт
Power, и на
экране немедленно понадобятся результаты измерения, как по-
казано на следующем рисунке:
8. Функция проверки по шлейфу
Эта функция предназначена для проверки правильной работы
сетевого кабеля, подключенного к сетевому коммутатору, в ре-
жиме обратной петли.
Соедините сетевым кабелем разъем сетевого коммутатора и
разъем проверки по шлейфу «Loopback» тестера NF-488. Если
индикатор загорелся, это означает, что проверочный шлейф в
порядке. Если индикатор не горит, это означает наличие неис-
правностей в проверочном шлейфе. В этом режиме работы на
экр
ане тестера всегда будет присутствовать сообщение «LOOP
Testing» независимо от результата проверки.
9. Функция подсветки
В любом режиме работы нажатие кнопки управления подсветкой
позволит включить или выключить лампу тестера.
10. Настройки
а) Настройка подсветки дисплея
Вы можете настроить время работы подсветки дисплея, выбрав
его из значений 15s, 30s, 60s, long light и off – соответственно, 15
с, 30 с, 60 с, постоянная под
светка и отключение подсветки.
б) Настройка времени автоотключения
Время автоотключения можно задать равным 15 мин, 30 мин, 1 ч
или выключить функцию автоотключения, выбрав, соответствен-
но, значение 15min, 30min, 1h, OFF.
в) Настройка контрастности
Чтобы настроить контрастность, используйте кнопки смещения
влево и вправо, пока не добьетесь требуемого уровня.
г) Информация о версиях
Используйте этот раздел настроек, чтобы узнать информацию о
версиях аппаратного и программного обеспечения.
11. Комплект поставки
Передатчик 1 шт.
Дистанционный датчик 1 шт.
Батареи тип ААА 3 шт.
Кабель RJ45- RJ45 1 шт.
Кабель RJ11- крокодилы 1 шт.
Кабель RJ11- RJ11
1 шт.
Кабель-переходник DC-DC 1 шт.
Инструкция по эксплуатации 1 шт.
Упаковочная коробка 1 шт.
Сумка-чехол 1 шт.
* * *
В настоящую инструкцию могут быть внесены изменения без
предварительного уведомления.
