6 7
6

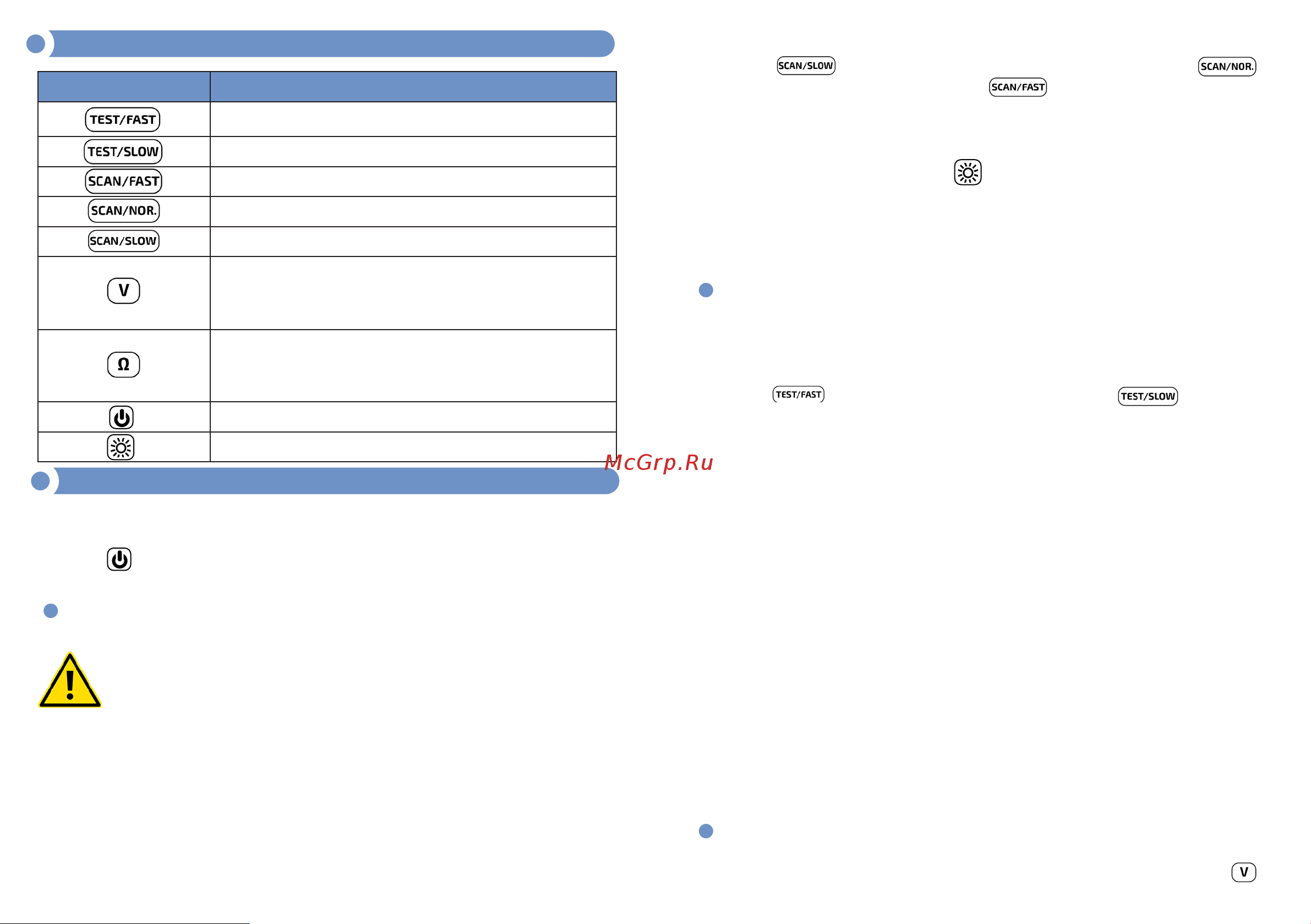

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ
Кнопки Функции
Высокая скорость проверки
Низкая скорость проверки
Низкая частота тонового сигнала
Средняя частота тонового сигнала
Высокая частота тонового сигнала
Используется для проверки наличия
напряжения в телефонной линии или других
линиях
Режим предназначен для проверки
отключенной линии на короткое замыкание
(в т.ч. удалённое)
Включение и выключение прибора
Включение режима «Поиск»
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Установите батарейки в передатчик и приёмник, соблюдая
полярность. Для включения прибора нажмите и удерживайте
кнопку более 2 секунд. Для выключения нужно нажать и удер-
живать еще раз до выключения прибора.
РЕЖИМ «ТРАССИРОВКИ С ПОМОЩЬЮ ТОНАЛЬНОГО СИГНАЛА»
Перед использованием этого режима необходимо
обесточить проверяемую линию. В противном случае
прибор выйдет из строя. Если к проверяемой линии
подключено слаботочное оборудование — его необхо-
димо отключить от линии.
Режим используется для поиска жил в многожильных кабелях
или пучках, для трассировки кабелей и поиска мест неисправностей,
для трассировки кабеля скрытого за стенами, фальш–потолком или
полом. Дальность обнаружения приёмником сигнала передатчика
составляет более 1 км, чем больше сечение проводника, тем больше
расстояние. Однако по мере разряда батарей передатчика даль-
ность будет уменьшаться.
Для включения режима «Поиск» — нажмите любую из кнопок
«SCAN» ( — высокая частота тонового сигнала, —
средняя частота тонового сигнала, — низкая частота тонового
сигнала). Подключите один конец провода к интерфейсу передатчика
RJ11/RJ45 напрямую или через зажим типа «крокодил». К одному
из зажимов подключите проверяемую линию. Нажмите и удержи-
вайте на приёмнике кнопку и щупом поочерёдно касайтесь
проверяемых линий с другой стороны. Необходимая нам — линия
с наибольшим уровнем сигнала. Если в линиях присутствуют помехи
или шум можно изменить частоту сигнала. Если мешает внешний
шум можно использовать наушник.
РЕЖИМ «ТЕСТ»
Режим используется для проверки LAN–кабелей, правильности
обжима и качества обжима вилок RJ45, и поиска нужного LAN–
кабеля в пучке.
Для включения режима нажмите любую из кнопок
«TEST» ( — высокая скорость проверки, — низкая).
Подключите к гнезду RJ45 передатчика проверяемый кабель,
а другой конец кабеля к разъёму RJ45 приёмника. На приёмнике
и передатчике должны поочерёдно, синхронно загораться индика-
торы «TEST».
⚫
Если на передатчике и приёмнике все индикаторы загора-
ются поочерёдно в правильной последовательности, то пере-
датчик и приёмник подключены к одному кабелю, при этом кабель
исправен и правильно обжат.
⚫
Если на приёмнике загораются не все индикаторы, то соответ-
ствующие проводники повреждены или плохо обжаты.
⚫
Если на передатчике индикаторы загораются поочерёдно, а на
приёмнике загораются одновременно 2 или более индикаторов, то
соответствующие проводники замкнуты между собой.
⚫
Если индикаторы на передатчике загораются в правильной
последовательности, а на приёмнике загораются в неправильной,
то одна из вилок неправильно обжата.
⚫
Если на приёмнике не загораются индикаторы, то кабель
полностью поврежден или приёмник подключен на другой кабель.
РЕЖИМ «НАПРЯЖЕНИЕ»
Этот режим используется для проверки наличия напряжения
в телефонной линии или других линиях с постоянным напряже-
нием не более 60 В. Для включения режима нажмите кнопку —
