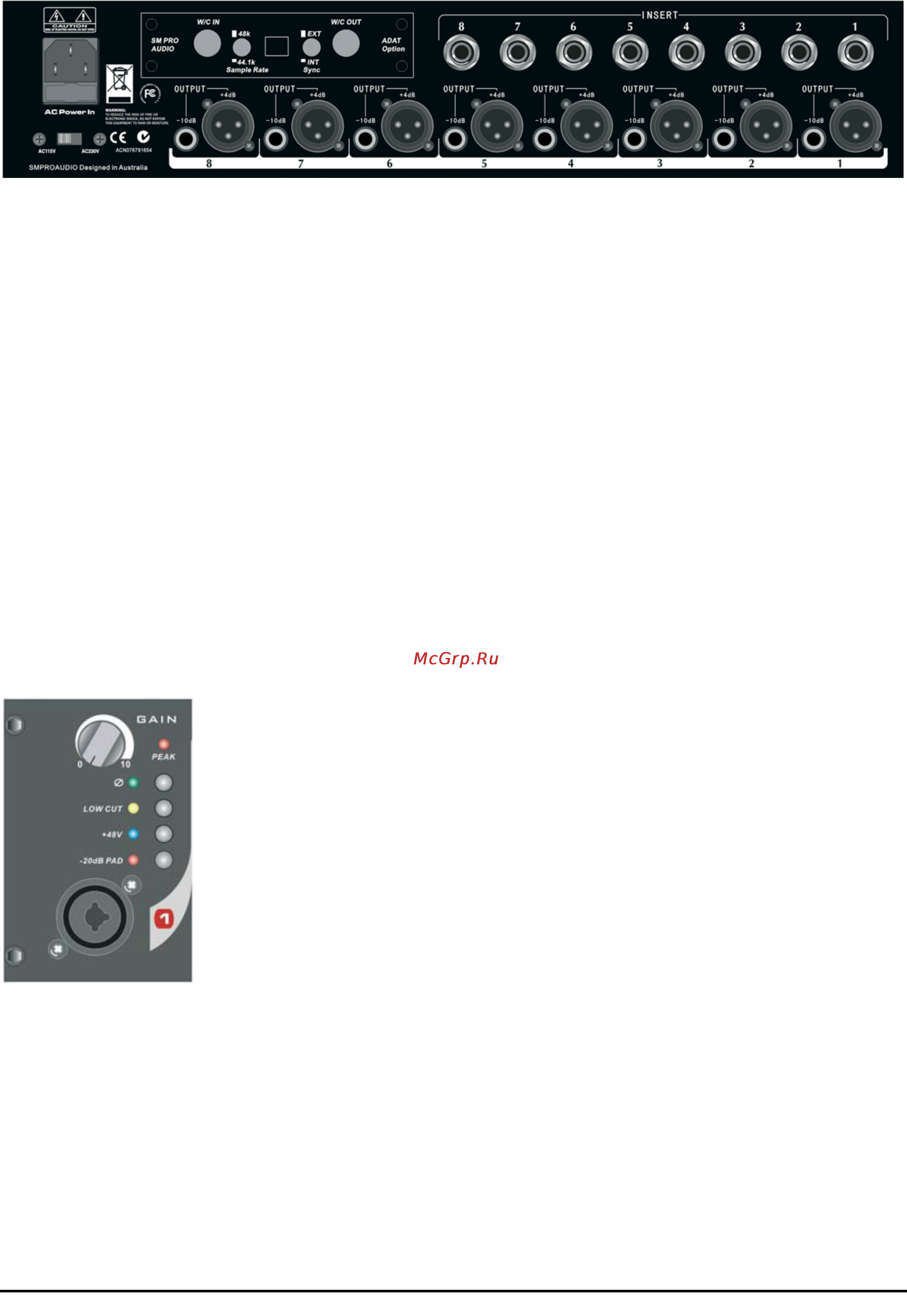

Установка – Элементы управления на передней панели 7
3.4 Аудио-подключения
Задняя панель предусилителя EP84
Аналоговые входы
На передней панели предусилителя находятся 8 комбинированных входных разъемов (XLR
и TS). Это прямые аналоговые входы для 8 отдельных модулей предусилителей. Подключи-
те входной источник аудио-сигнала к одному из разъемов XLR или TS ¼ дюйма.
Аналоговые выходы
Для каждого из 8 (восьми) каналов предварительного усиления предусмотрены выходные
разъемы XLR сбалансированного +4дБ аудио сигнала и разъемы TS ¼ дюйма несбаланси-
рованного -10дБ аудио-сигнала. Выходной уровень сигнала по каждому каналу можно
устанавливать соответствующими регуляторами уровня усиления на передней панели.
Подключение в разрыв цепи
Для каждого канала предусилителя EP84 предусмотрен разъем TRS ¼ дюйма для подклю-
чения устройств в разрыв цепи аудио-сигнала. Обычно эта функция используется при
включении дополнительного внешнего оборудования (шумоподавители, экспандеры, ком-
прессоры и т.д.) в цепь исходного аудио-сигнала. При помощи кабеля с разъемом TRS ¼
дюйма можно подключить внешние устройства непосредственно в цепь аудио-сигнала лю-
бого из 8 каналов предусилителя.
4. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
4.1 Независимые регуляторы усиления предусилителя
(8 регуляторов)
Для каждого канала имеется регулятор усиления «GAIN» для установ-
ки желаемого уровня усиления сигнала предварительного усилителя.
Регулировка усиления на каждом канале происходит в диапазоне 60дБ.
Вращение регулятора по часовой стрелке увеличивает усиление, вра-
щение в обратную сторону – снижает усиление.
* Всегда начинайте использовать предусилитель EP84 с установки
всех регуляторов усиления в минимальное положение. Таким обра-
зом, можно постепенно увеличивать уровень усиления на каждом
канале до необходимого уровня и избежать возможных нежелатель-
ных эффектов громкого сигнала, как для Вас, так и для аудио-
оборудования, которое включено в сигнальную цепь!
4.2 Независимые переключатели аттенюатора -20дБ (8 переключателей)
Для каждого канала предусмотрен переключатель аттенюатора -20дБ, который, при необхо-
димости, позволяет снизить уровень входного аудио-сигнала на 20 (двадцать) децибел. При
активации этой функции засвечивается соответствующий светодиодный индикатор «-20dB
PAD».
* Эта функция полезна при подключении сигналов особо высокого уровня. Чрезмерный
уровень входного сигнала может привести к перегрузке входного каскада предваритель-
ного усилителя EP84 и появлению нежелательных искажений. Переключатель
аттенюатора позволяет снизить усиление на 20дБ для компенсации такого сигнала пе-
ред окончательной регулировкой уровня усиления предусилителя.
