ПОДКЛЮЧЕНИЕ ПИТАНИЯ ОБОРУДОВАНИЯ

Перед тем как присоединить кабели к зажимам, убедитесь, что

кабели находятся не под напряжением. Внутри корпуса при его

открытии может присутствовать высокое напряжение. Открывать

корпус может только квалифицированный специалист, имеющий

допуск к данной работе.

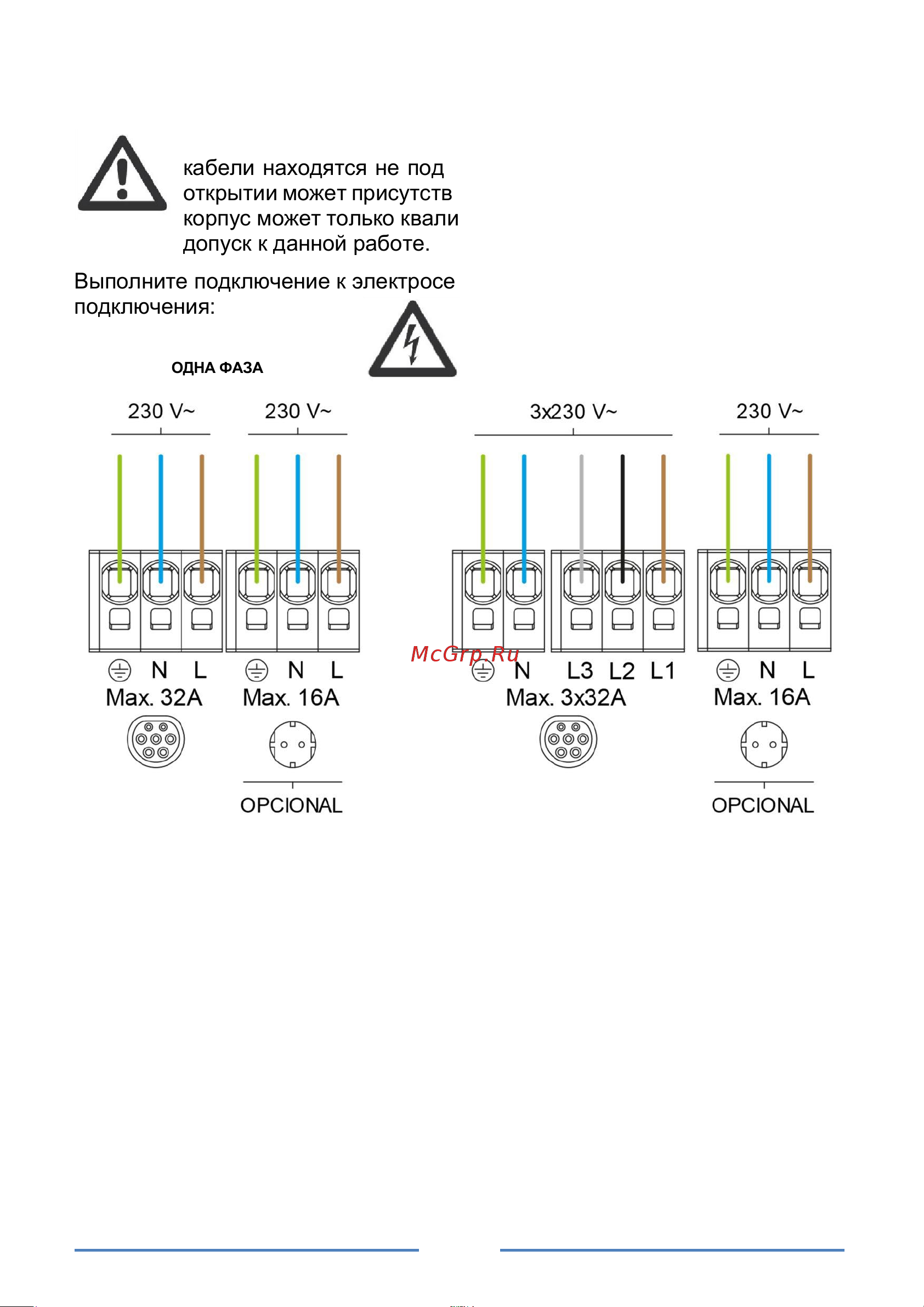

Выполните подключение к электросети в соответствии со следующей схемой

подключения:

ОДНА ФАЗА ТРИ ФАЗЫ

Клеммы, помеченные как Опциональные, предназначены для

подключения источника питания дополнительного выхода Schuko на

оборудовании, у которого он есть. Этот источник питания должен быть

защищен независимым защитным устройством.

Если ваш VIARIS UNI не имеет дополнительного выхода Schuko, эти

клеммы не работают, их подключение не требуется.

В случае если ваше зарядное устройство имеет дополнительный счетчик

MID, подключение к электрической сети осуществляется на самом счетчике

в соответствии с порядком фаз, указанным на приборе.

ОПЦИОНАЛЬНО
