Подсоединение модулятора нагрузки

Откройте трансформатор TMC100 (входит в комплект) и подсоедините /

закрепите его на фазном проводе (L), чтобы он измерял общее

потребление дома и зарядного устройства VIARIS UNI.



Соблюдайте направление тока, указанное на TMC100.



Его не следует использовать в установках с током

более 100 А, поскольку измерение и, следовательно,

модуляция могут быть неправильными

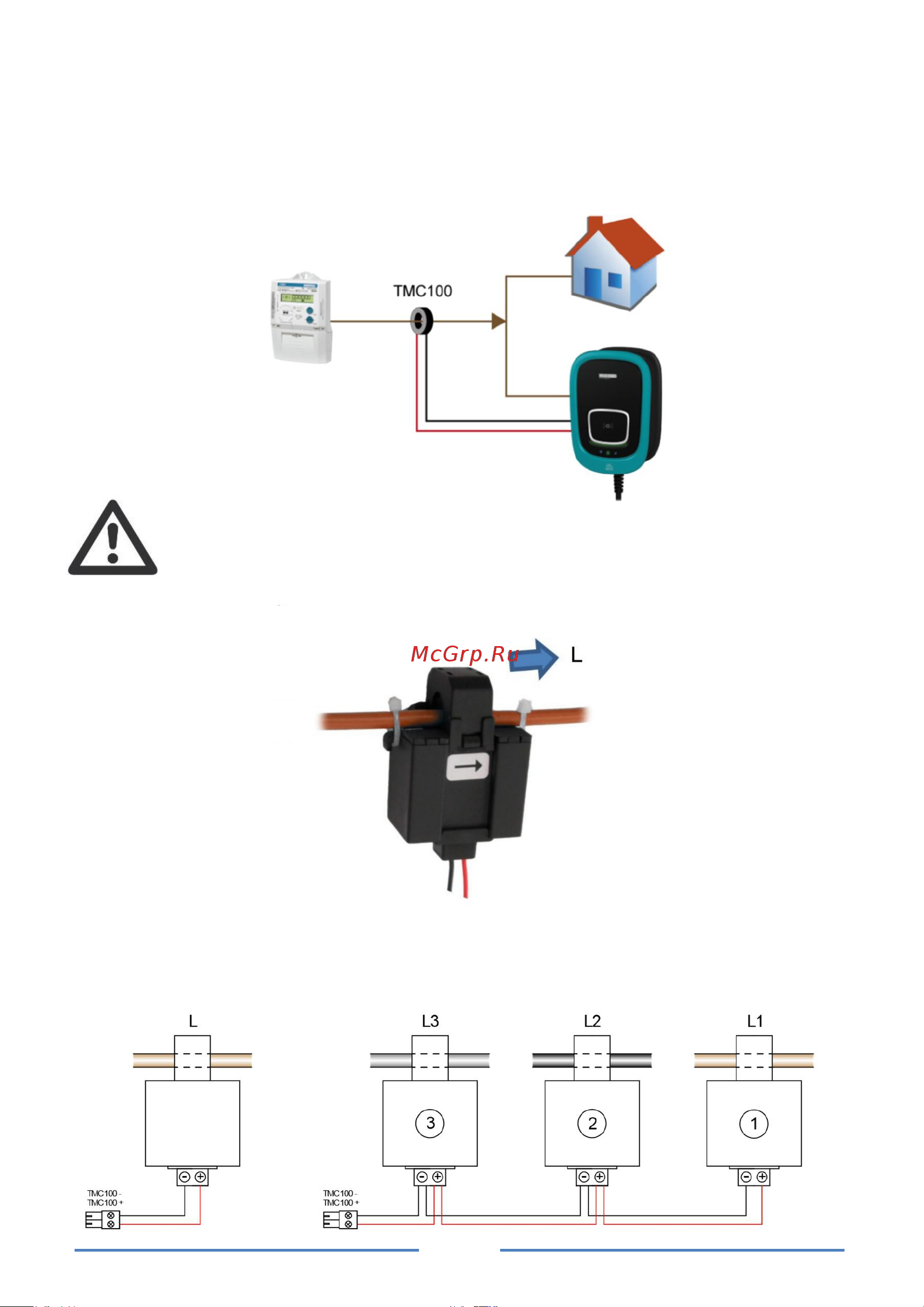

Подключение

однофазного

оборудования

Подключение

трехфазного

оборудования

СЧЕТЧИК

ЖИЛИЩА

ЖИЛИЩЕ +

ЗАРЯДКА

x 100 A

Макс. Сила

тока 100 А
