Рисунок 2

6.2 Ход и колебания

шлифовальной ленты

Ход и колебания шлифовальной ленты станка

предварительно настраиваются на заводе-

изготовителе. Однако если требуется

регулировка, выполните следующее:

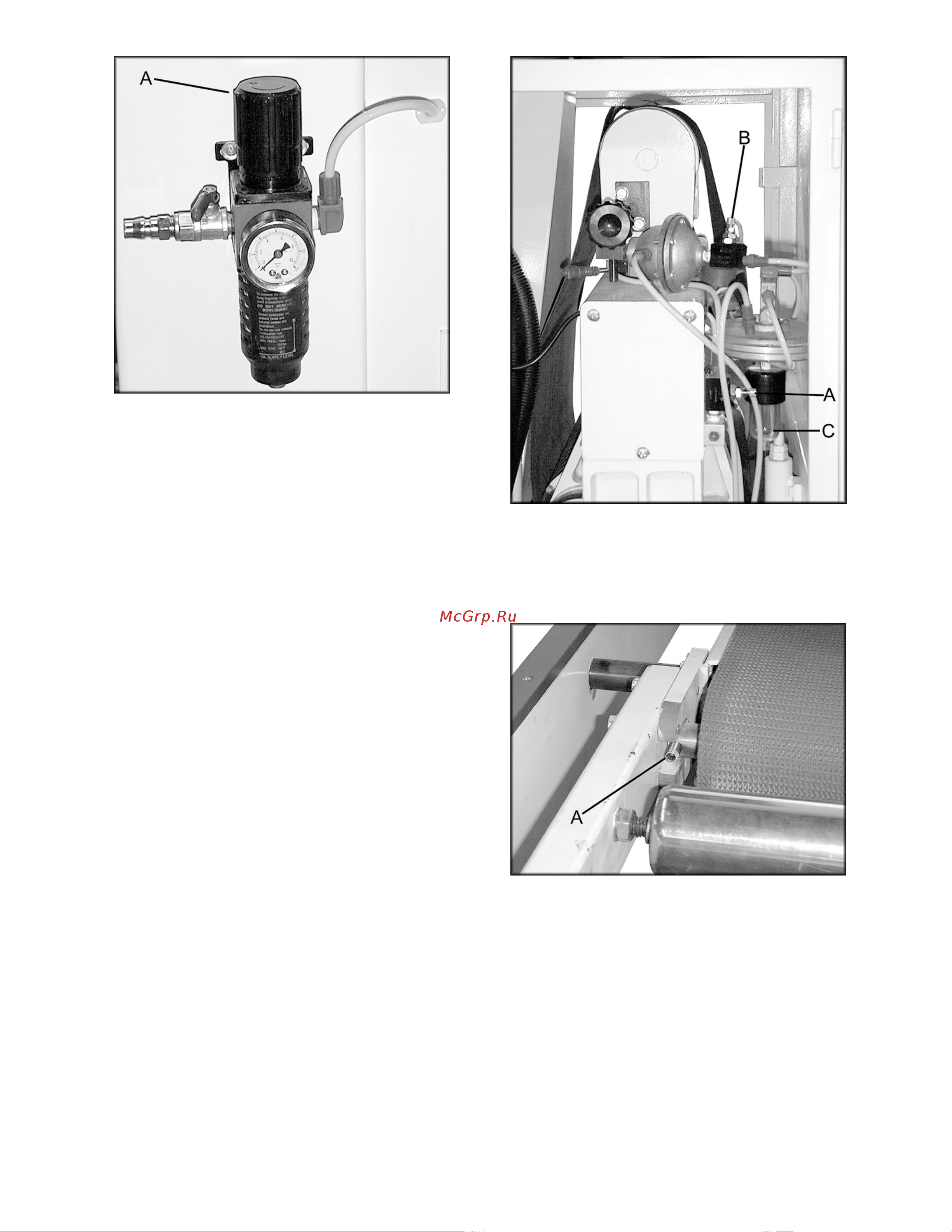

1. Отрегулируйте воздушный клапан (A),

Рисунок 3, чтобы контролировать

чувствительность хода.

2. Скорость колебаний можно регулировать

при помощи верхнего воздушного клапана

(B).

3. Опорожните стеклянный контейнер (С) по

мере необходимости.

ПРИМЕЧАНИЕ: На обоих концах верхнего

ролика имеются концевые выключатели. Если

шлифовальная лента соприкасается с этими

концевыми выключателями, включается система

торможения.

Рисунок 3

6.3 Ход и натяжение ленты подачи

Ход и натяжение ленты подачи контролируются

двумя установочными винтами с каждой

стороны ленты (A), как показано на Рисунке 4.

Рисунок 4

6.4 Регулировка стола

параллельно шлифовальной

поверхности

Стол станка предварительно настраивается на

заводе-изготовителе. Проверьте его

параллельность, пропустив через

шлифовальный станок кусок фанеры шириной

406 мм. Используйте штангенциркуль для

измерения толщины, оставшейся с обеих

сторон.
