5 Функции

5.1 Импульсный выход

Прибор обеспечивает измерение активной и реактивной энергии,

данные о мощности могут передаваться и калиброваться через 1 импульсный

выход.

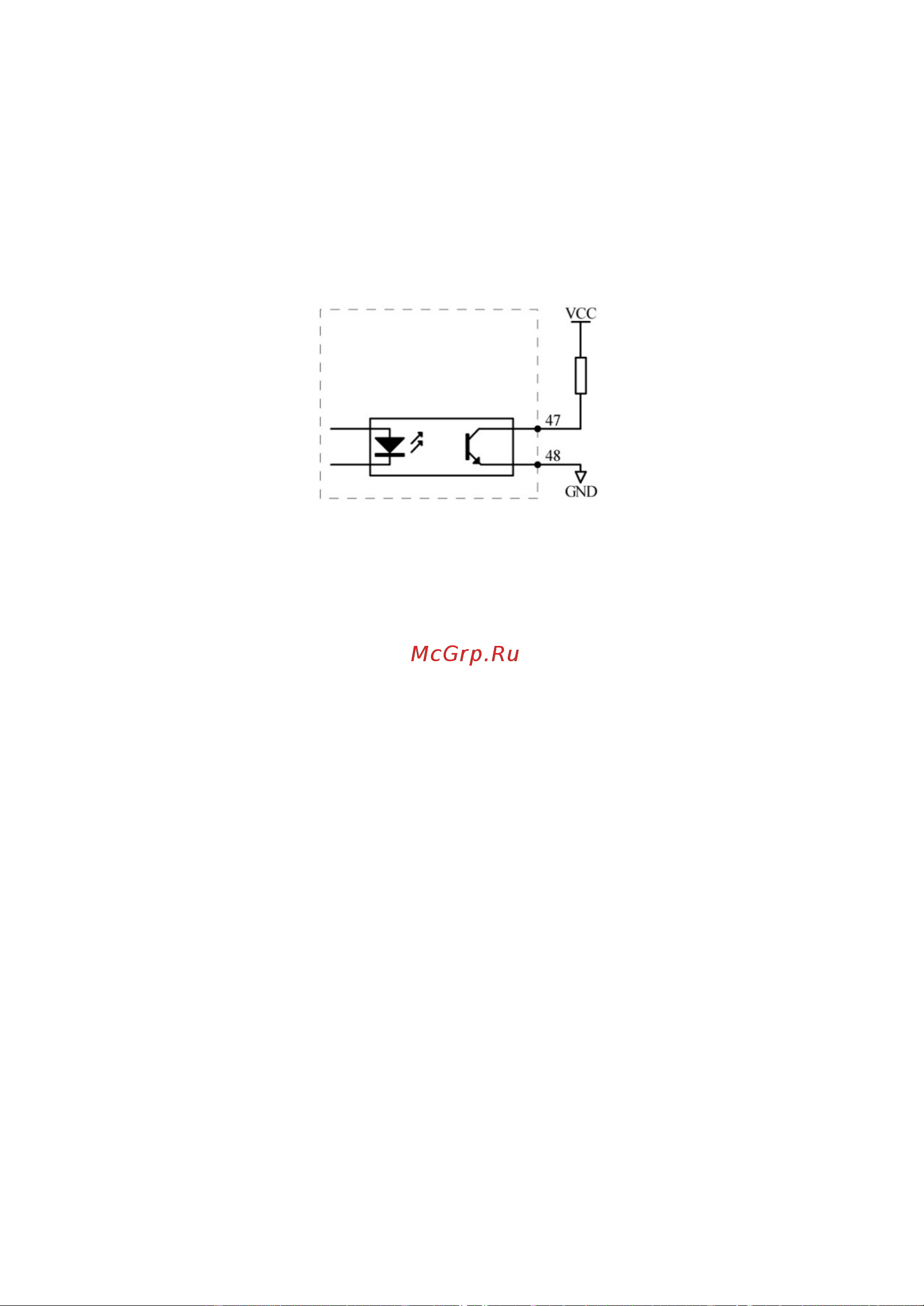

Рисунок 5-3 Импульсный выход

(1) Постоянная импульса: 5000 имп/кВтч (все диапазоны). Смысл заключается

в том, что когда измеритель накапливает 1кВтч, число выходных импульсов

составляет 5000. Следует подчеркнуть, что 1кВтч-это вторичные данные о

энергии. Если прибор подключен к трансформатору напряжения или

трансформатору тока, то соответствующие импульсные данные 5000

соответствуют данным первичной энергии 1 кВтч х отношение напряжения

трансформатора напряжения х отношение тока трансформатора тока.

(2) Пример применения: устройство подсчета импульсов используется для

тер

минала ПЛК. Предположим, что в течение периода с длиной

t число

собранных импульсов равно N; вход прибора - 10кВ/100В, 400А/5А, таким

образом, накопленная энергия прибора за этот период составляет

N / 5000×100×80.
