- Используя поворотную ручку, выбрать
NORMALIZE TRANSMISSION FWD
(PORT1 -> 2) и подтвердить выбор
нажатием клавиши ENTER или
функциональной клавиши CALIBRATE.
- Соединить ВЧ-вход R&S FSC напрямую с выходом следящего генератора,
минуя испытуемое устройство (ИУ).
- Нажать функциональную клавишу CONTINUE для запуска калибровки.
- Чтобы прервать калибровку, нажать четвертую или пятую функциональную
клавишу (CANCEL).

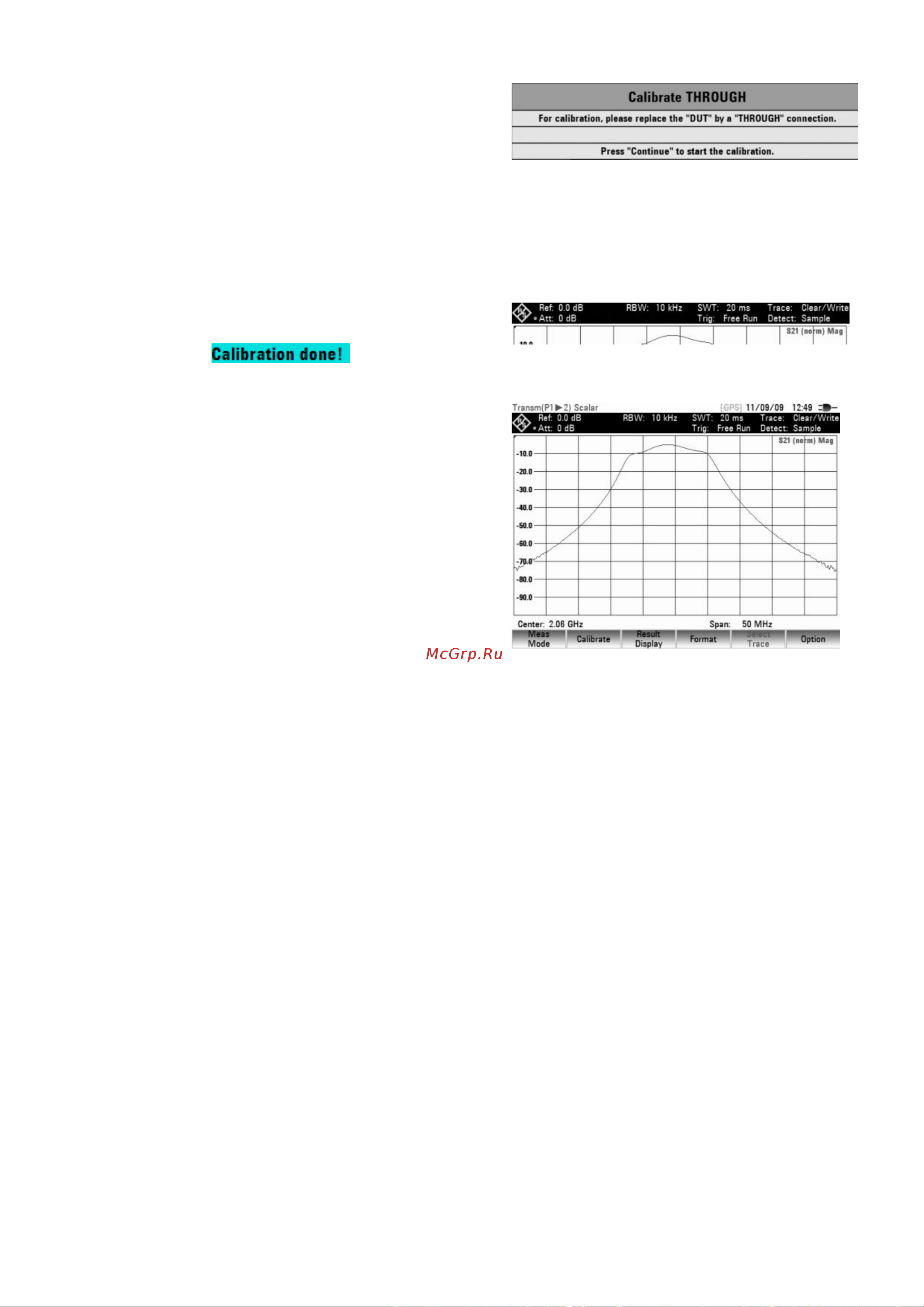

После завершения калибровки в
нижней части экрана R&S FSH выводится
сообщение
и «(Cal)» в
строке состояния.
- Подключить ИУ между ВЧ-входом и
выходом следящего генератора.
На экране R&S FSC будет отображена
амплитудно-частотная характеристика ИУ.
Отдельные значения характеристики могут
быть считаны, например, с помощью
маркеров.
Калибровка передаточных измерений остается действительной до тех пор, пока
на R&S FSC не изменятся центральная частота или полоса обзора (таким образом,
что новая полоса обзора выйдет за пределы откалиброванного диапазона частот).
Если калибровка становится недействительной, то в строке состояния будет
выводиться надпись «(Uncal)».
Если после калибровки изменить опорный уровень, то следует ожидать
увеличения погрешности измерений. Анализатор R&S FSC сохраняет данные
калибровки, но отображает в строке состояния надпись "(Interp)" для индикации
возможного увеличения погрешности измерения (< 0,3 дБ).
Изменение любого другого параметра (ширина полосы, тип детектора, время
развертки или диапазон измерения) не влияет на точность измерений. Это означает,
что они могут быть изменены после калибровки без потери в точности.
При сохранении набора данных для режима скалярных измерений
характеристики передачи в откалиброванном состоянии, R&S FSC может вместе с
другими настройками сохранять и данные калибровки (см. раздел "Сохранение
калибровочных данных"). Поэтому, после вызова этих настроек из памяти, измерения
можно выполнять без предварительной калибровки.
Измерение параметров усилителей:
При измерениях в усилителях опорный уровень должен быть сдвинут таким
образом, чтобы передаточная функция усилителя могла быть видна на экране.
Увеличение опорного уровня соответствует увеличению входного ослабления. Для
этих целей в анализаторе спектра R&S FSC имеется настройка опорного уровня.
Положение опорного уровня 0 дБ может быть смещено на положительную или
отрицательную величину.
- Нажать AMPT.
