101

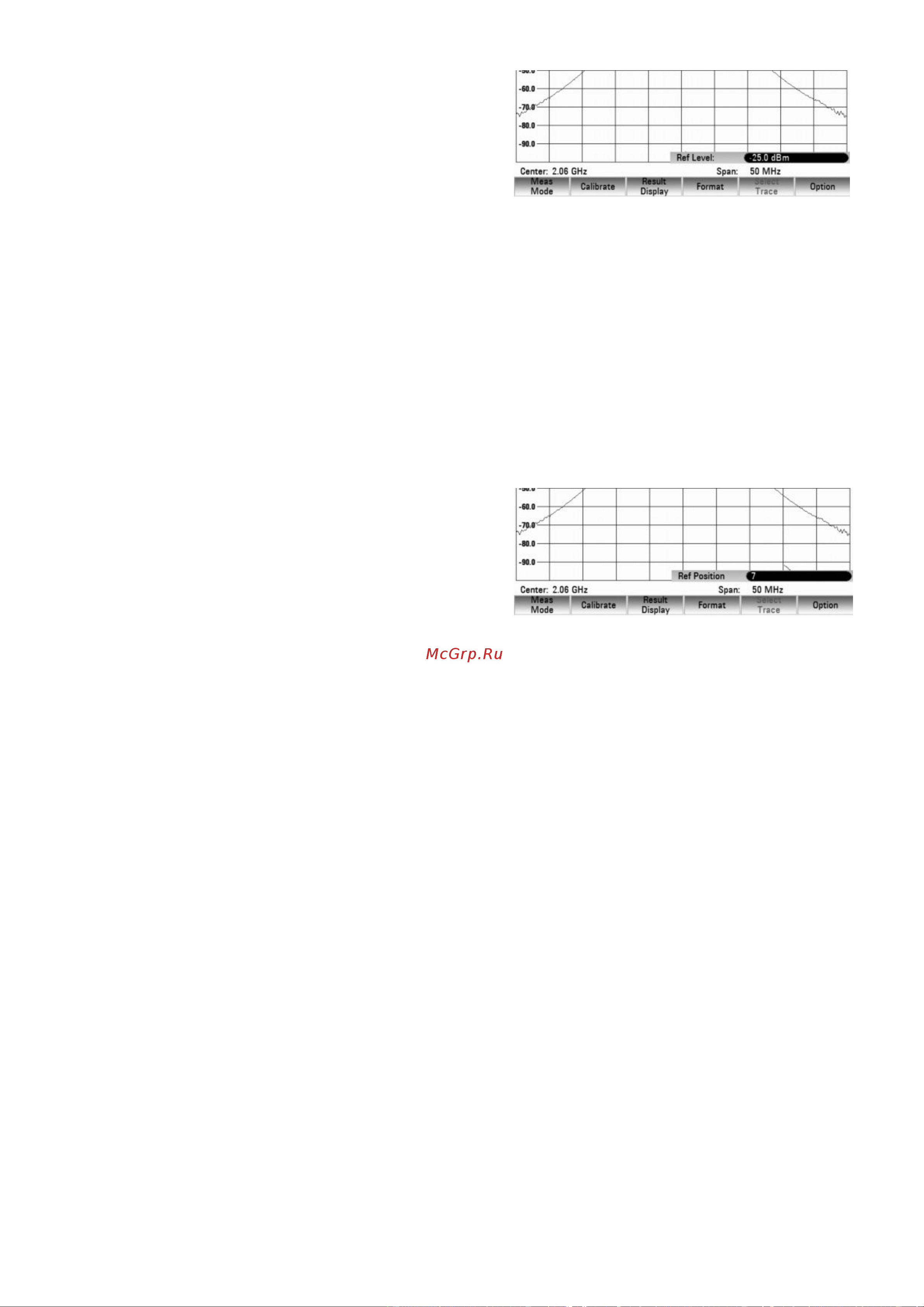

- Нажать функциональную клавишу
REF LEVEL.
- Изменить опорный уровень, используя
поворотную ручку, или клавиши
курсора, или ввести новое значение
опорного уровня с помощью цифровой
клавиатуры.
- Подтвердить ввод клавишей ENTER или функциональной клавишей REF LEVEL.
Производя измерения в усилителях, следует убедиться, что анализатор
спектра R&S FSC не перегружен. Угроза перегрузки устраняется, когда кривая
находится в пределах отображаемой области на экране (при REF POSITION = 10 дБ).
Опорный уровень может быть также сдвинут без увеличения входного
ослабления – например, для того, чтобы сдвинуть кривую на центр экрана. Это
делается с помощью функции REFPOS. Значения от 0 до 10 обозначают
горизонтальные линии снизу вверх (где 0 = нижняя линия, 10 = верхняя линия).
Значение 5 обозначает центральную линию диаграммы.
- Нажать клавишу AMPT.
- Нажать функциональную клавишу REFPOS.
- Используя поворотную ручку, или
клавиши курсора, или введя новое
значение опорного уровня с помощью
цифровой клавиатуры, изменить
положение опорного уровня.
- Подтвердить ввод нажатием клавиши
ENTER или функциональной клавиши
REFPOS.
8.13.1.2 Работа с таблицами каналов в режиме анализатора цепей
В режиме анализатора цепей прибор R&S FSC позволяет использовать
таблицы каналов.
- Нажать клавишу FREQ.
- Нажать функциональную клавишу CHANNEL TABLE.
Откроется список таблиц каналов, загруженных в прибор R&S FSC с помощью
ПО R&S FSCView
- Используя поворотную ручку, выбрать нужную таблицу каналов и включить ее
нажатием функциональной клавиши SELECT.
Анализатор R&S FSC просканирует таблицу каналов на предмет поиска
каналов с наименьшей и наивысшей частотой, затем эти частоты будут установлены
в качестве начальной и конечной частот анализа.
Информация о создании и редактировании таблиц каналов содержится в
руководстве по работе с ПО R&S FSCView.
8.14 Измерение с использованием коэффициентов преобразования
Частотно-зависимый коэффициент преобразования преобразователей и антенн
может быть напрямую учтен в результате измерения. Коэффициент преобразования
состоит из числовых значений и единицы измерения. Прибор R&S FSC корректирует
значения уровня кривой в соответствии с параметрами преобразователя. В то же
время, единица измерения, используемая в преобразователе, присваивается оси
уровня. При проведении измерений напряженности поля с помощью, например,
антенн, напряженность электрического поля напрямую отображается прибором
в дБмкВ/м. Коэффициент преобразования также может быть использован для
