102
корректировки частотно-зависимого ослабления, например, в кабеле, между ИУ и
ВЧ-входом прибора R&S FSC.
В приборе можно сохранить до 100 коэффициентов преобразования с 60
опорными значениями. Максимальное число коэффициентов преобразования может
быть уменьшено, если одновременно с ними сохраняются модели кабелей, таблицы
каналов, предельные линии или наборы данных (см. раздел «Сохранение и загрузка
настроек прибора и результатов измерений»).
Интерполяция величин производится с помощью видоизмененного сплайнового
алгоритма. Даже если доступно сравнительно мало величин, таких как максимумы,
минимумы и точки поворота, данный алгоритм может легко смоделировать
поправочные коэффициенты общих преобразователей. Два преобразователя могут
быть включены одновременно. Второму преобразователю должна быть присвоена
единица измерения дБ. Прибор R&S FSC добавит эти два преобразователя к
общему преобразователю.
Коэффициенты преобразования задаются с помощью управляющего ПО
FSCView. Они передаются из персонального компьютера (ПК) в прибор по LAN- или
USB-интерфейсу.
Единицы измерения, совместимые с коэффициентами преобразования:
дБ
дБмкВ/м
дБмкА/м
Вт/м
2
Единица измерения дБ не изменяет размерность, установленную в приборе
R&S FSC. Она может быть использована, например, для компенсации частотно-
зависимых ослаблений и усилений на входе прибора R&S FSC. Единицы
измерения дБмкВ/м и дБмкА/м преобразуют выходную мощность антенны в
напряженности электрического и магнитного полей. Единица измерения Вт/м
2
используется для расчета и отображения плотности потока мощности.
Например, для компенсации потерь в кабеле между преобразователем и ВЧ-
входом, прибор R&S FSC может использовать два преобразователя одновременно.
Однако одному из них должна быть присвоена единица измерения дБ, то есть он
должен соотноситься с одним из значений ослабления или усиления.
Последовательность действий:
-
Нажать клавишу
AMPT
.
- Нажать функциональную клавишу
TRANSDUCER.

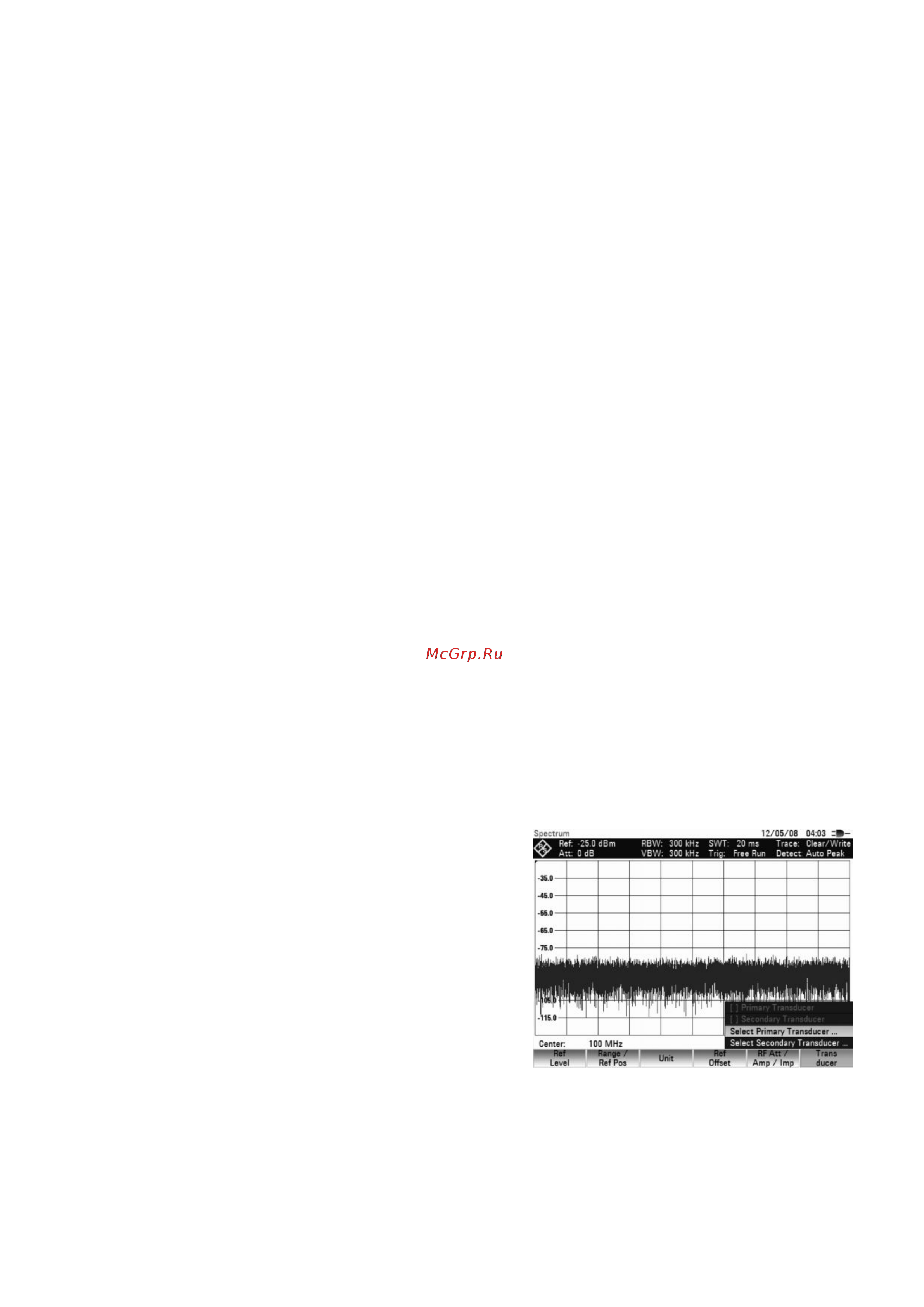

На экране отобразится меню
функциональной клавиши для управления
коэффициентами преобразования.
П р и м е ч а н и е – Коэффициенты преобразования недоступны при измерениях с
использованием следящего генератора и датчиков мощности. Поэтому функциональная клавиша
TRANSDUCER является интерактивной.
Посредством пунктов меню SELECT PRIMARY TRANSDUCER и SELECT
SECONDARY TRANSDUCER могут быть выбраны два коэффициента
