преобразования. [ ] PRIMARY TRANSDUCER и [ ] SECONDARY TRANSDUCER
используются для включения и выключения выбранных коэффициентов
преобразования.
- Нажать функциональную клавишу SELECT PRIMARY TRANSDUCER.
Прибор R&S FSC отображает список дос-
тупных коэффициентов преобразования.
Курсор располагается на активном коэффици-
енте преобразования (подсвеченная полоса).
Если ни один преобразователь не активен, то
курсор располагается на первой позиции
списка.
- Выбрать требуемый коэффициент
преобразования посредством поворотной
ручки или клавишами курсора и включить
его клавишей SELECT.
П р и м е ч а н и е – При вставленном USB-носителе переключение между внутренней памятью
и памятью носителя производится нажатием функциональной клавиши INTERNAL/SD-CARD.
- Выйти из меню преобразователя посредством функциональной клавиши EXIT.
Если преобразователь включен, то отоб-
ражение выбранного преобразователя будет
произведено при нажатии клавиши AMPT.
Полное имя выбранного преобразователя
отображено в строке состояния (нажать
клавишу SETUP и прокрутить список), или в
списке коэффициентов преобразования
(позиция выделена красным цветом).

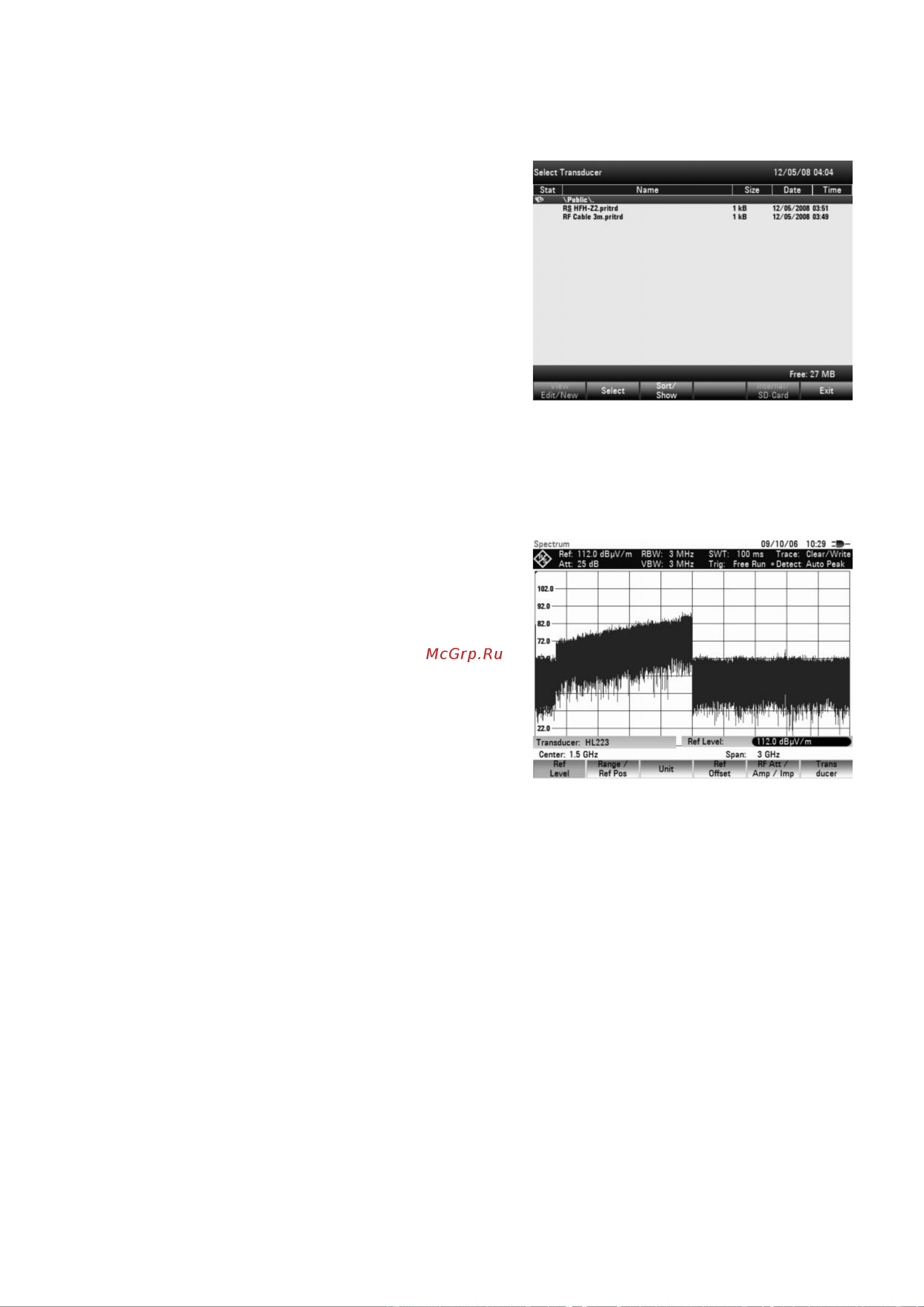

В примере (рис. справа) показан коэффи-
циент преобразования антенны R&S HL223,
заданный в диапазоне от 200 МГц до 1300 МГц.
Следовательно, прибор R&S FSC в данном
частотном диапазоне отображает шум как
возрастающую с увеличением коэффициента
преобразования функцию частоты. Вне диапа-
зона преобразователя прибор R&S FSC уста-
навливает коэффициент преобразования рав-
ным нулю, то есть измерения вне диапазона не
принесут положительных результатов.
Второй коэффициент преобразования может быть включен посредством
функциональной клавиши SELECT SECONDARY TRANSDUCER, после чего он
добавляется к первому, как только появится пункт меню. [ ] SELECT SECONDARY
TRANSDUCER отмечается символом «X». Единицы измерения второго
коэффициента преобразования всегда должны быть относительными и измеряться
в дБ, иначе добавление не будет иметь смысла. В случае выбранного SELECT
SECONDARY TRANSDUCER, прибор R&S FSC предлагает только сохраненные в
нем коэффициенты преобразования с единицами измерения дБ.
8.14.1 Размерность при измерениях с преобразователем
Если единицами измерения, используемыми в преобразователе, являются дБ,
то единицы измерения дБмВт, дБмВ или дБмкВ остаются неизменными. Линейные
единицы измерения В и Вт недоступны. Они выключены в меню единиц измерения.
