108

8.16 Описание работы анализатора спектра

По существу, ВЧ-сигнал может быть проанализирован как во временной, так и в

частотной областях.

Во временной области изменения сигнала во времени можно наблюдать,

например, с помощью осциллографа. В частотной области для отображения

частотных составляющих сигнала может быть использован анализатор спектра.

Оба режима, по существу, эквиваленты друг другу, поскольку применение пре-

образования Фурье к любому сигналу переносит последний в спектральную область.

Однако, в зависимости от характеристик измеряемого сигнала, один из метод обыч-

но является более подходящим. Взглянув на осциллограф, можно сказать, является

ли измеряемый сигнал синусоидой, прямоугольным сигналом с определенной

скважностью или пилообразным сигналом. Однако, при этом не очевидно, каким

коэффициентом гармоник обладает сигнал или происходит ли наложение слабых

сигналов друг на друга. Это легко увидеть с помощью анализатора спектра.

На следующем рисунке показаны теоретические основы двух методов измерения.

Во временной области осциллограф отображает участок сигнала, являющегося почти

прямоугольным. Такой же сигнал, исследуемый анализатором спектра, отображен в

виде дискретного спектра, то есть основной частоты и гармоник.

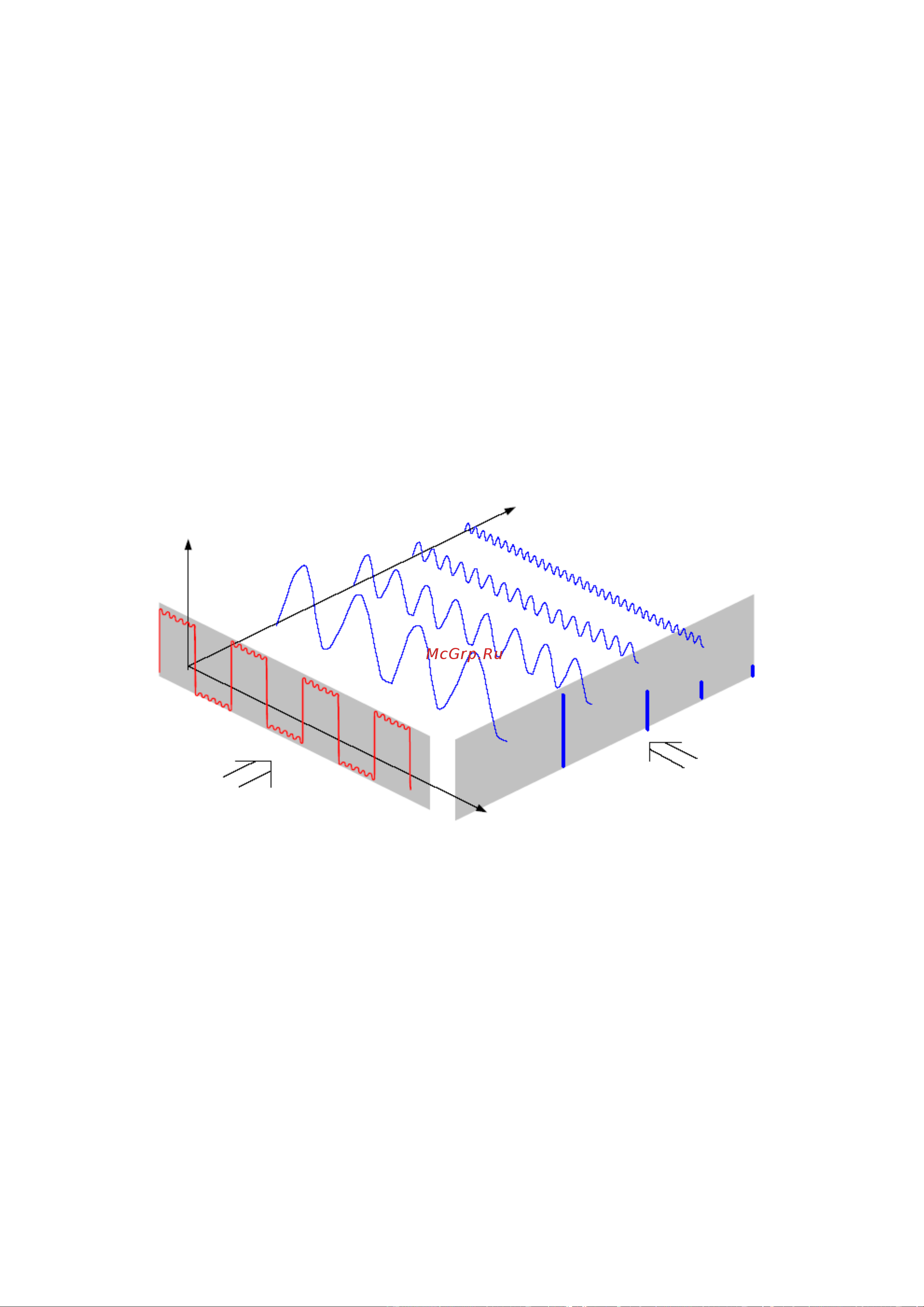

Рисунок 8.12 – Анализ сигнала в частотной и временной области

Периодический прямоугольный сигнал во временной области может быть

перенесен в частотную область посредством преобразования Фурье. В спектре

прямоугольного сигнала присутствует основная частота (= частоте прямоугольного

колебания) и нечетные гармоники. Анализатор спектра производит измерения в

частотной области с помощью узкополосного фильтра. Измерение происходит

только на тех частотах, на которых данный сигнал присутствует, что позволяет

определить амплитуду частотных составляющих.

Представленная на рисунке 8.13 блок-схема отображает принцип работы

анализатора спектра.

Время

Временная область

Частотная область

Частота

Амплитуда
