109

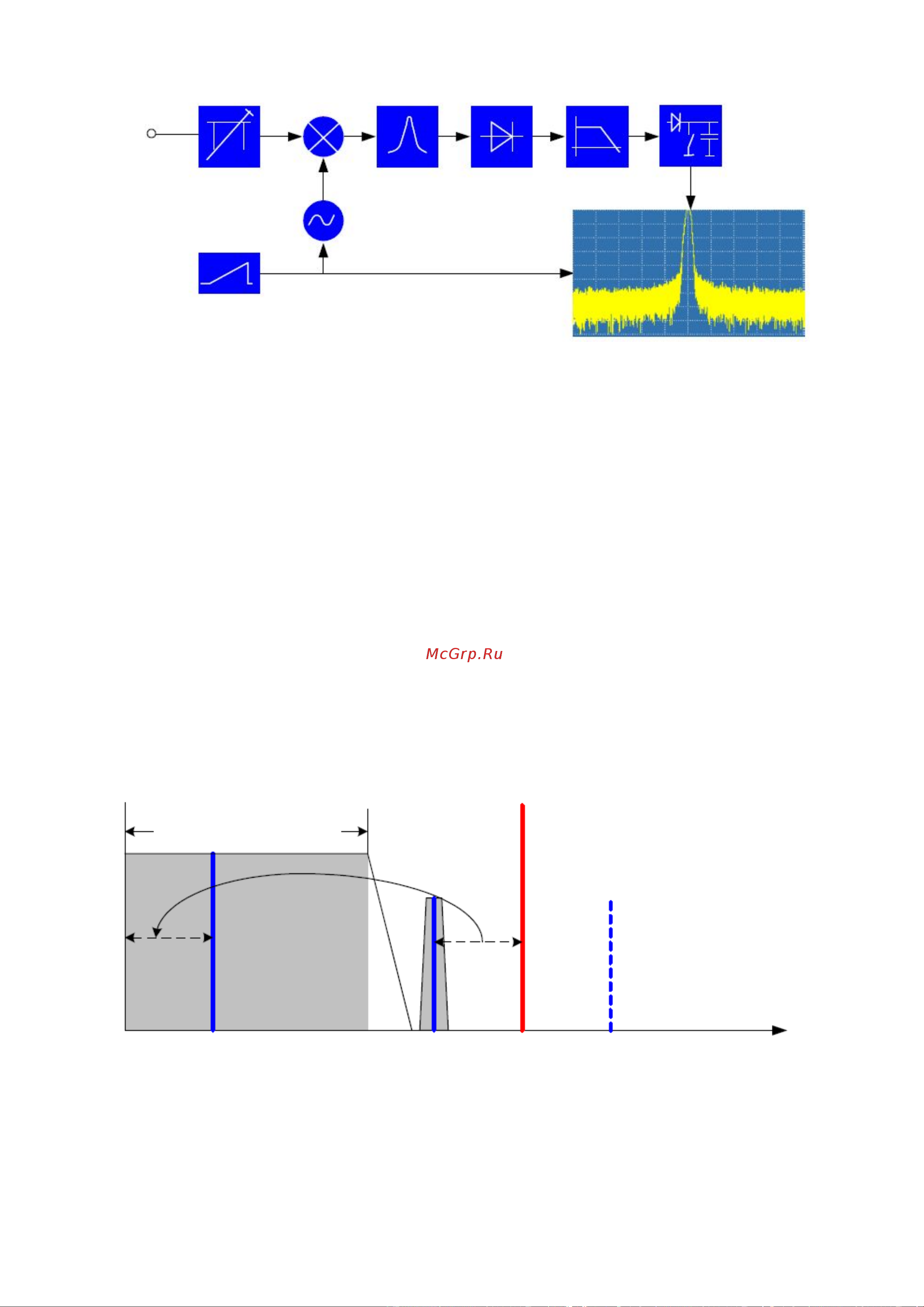

Рисунок 8.13 – Структурная схема анализатора спектра
Прецизионный аттенюатор на входе спектрального анализатора регулирует
уровень измеряемого сигнала в соответствии с предельным уровнем, который может
быть обработан смесителем без перегрузки последнего. Прецизионный аттенюатор
на входе прибора R&S FSC производит регулировку с шагом в 10 дБ, в диапазоне от
0 до 30 дБ и непосредственно связан с настройками опорного уровня.
Смеситель переносит входной ВЧ-сигнал на фиксированную промежуточную
частоту. Перенос на ПЧ обычно выполняется в несколько этапов, на которых
доступны узкополосные ПЧ-фильтры с высокими характеристиками. R&S FSC3
имеет три каскада преобразования частоты, с ПЧ 4856 МГц, 831,4 МГц и 21,4 МГц.
R&S FSC6 использует те же самые ПЧ, что и R&S FSC3, вплоть до частоты 3 ГГц. На
частотах от 3 до 6 ГГц в качестве первой ПЧ используется частотa 8856 МГц, далее
происходит перенос на вторую ПЧ 831,4 МГц с помощью второго гетеродина.
Начиная со второй ПЧ, путь прохождения сигнала одинаков для двух диапазонов.
Для переноса на первую ПЧ в R&S FSC3 используется гетеродин, который
может быть переключен с частоты 4,8 ГГц на частоту 8,4 ГГц, так что определенная
входная частота переносится на первую ПЧ. Дальнейшие преобразования
выполняются одночастотными гетеродинами.
Рисунок 8.14 – Преобразование частот в анализаторе спектра
Частота гетеродина определяет входную частоту, на которой производятся
измерения анализатором спектра:
f
вх
= f
гет
– f
ПЧ
.
Прецизионный входной
аттенюатор
Детектор
огибающей
Видеочастотный
фильтр
Детектор
Развертка по Y
Экран
Гетеродин
Смеситель
ПЧ-фильтр
Развертка по X
Генератор пилообразных
импульсов (для развертки)
ВЧ-вход
Диапазон входных частот
Входная
частота
f
вх
Промежуточная
частота
f
ПЧ
Частота
гетеродина
f
гет
Частота
зеркального канала
f
зерк
Частота
0 Гц
