110
Первый смеситель вырабатывает суммарную частоту fгет + fвх (= частота
зеркального канала fзерк), а также разностную частоту f
гет
– f
вх
.
Частота зеркального канала вырезается ПЧ-фильтром, поэтому она не
оказывает влияния на последовательное преобразование частоты.
Первый гетеродин регулируется с помощью пилообразных импульсов, которые
в то же время работают в качестве напряжения развертки экрана по оси X.
Фактически, для выработки частоты для первого гетеродина и для цифрового
дисплея используется метод синтеза.
Вследствие этого, мгновенное пилообразное напряжение определяет входную
частоту анализатора спектра.
Ширина полосы частот ПЧ-фильтра определяет ширину полосы частот,
используемую для измерений. Входные гармонические синусоидальные сигналы
проходят через частотную характеристику ПЧ-фильтра. Это означает, что сигналы,
располагающиеся друг к другу ближе, чем ширина полосы частот ПЧ-фильтра, не
могут быть разрешены. Поэтому ширина полосы частот ПЧ-фильтра в анализаторе
спектра связана с полосой разрешения. Полоса разрешения прибора R&S FSC
находится в диапазоне от 1 кГц до 1 МГц.
Сигнал ПЧ с ограниченной полосой поступает на детектор огибающей. Детектор
огибающей удаляет заполнение ПЧ из сигнала, выделяя его огибающую. Сигнал на
выходе детектора огибающей является видеосигналом. Поскольку он был демодули-
рован, он содержит только информацию об амплитуде. Информация о фазе теряется.
В отличие от ВЧ-сигналов, видеосигналы являются сигналами постоянного
напряжения. В отличие от АМ-сигналов, видеосигналы содержат постоянную
составляющую тока, амплитуда которой зависит от мощности несущей, и
переменную составляющую тока, частота которой равна частоте модуляции, что
обеспечивает нахождение частоты модуляции внутри полосы разрешения.

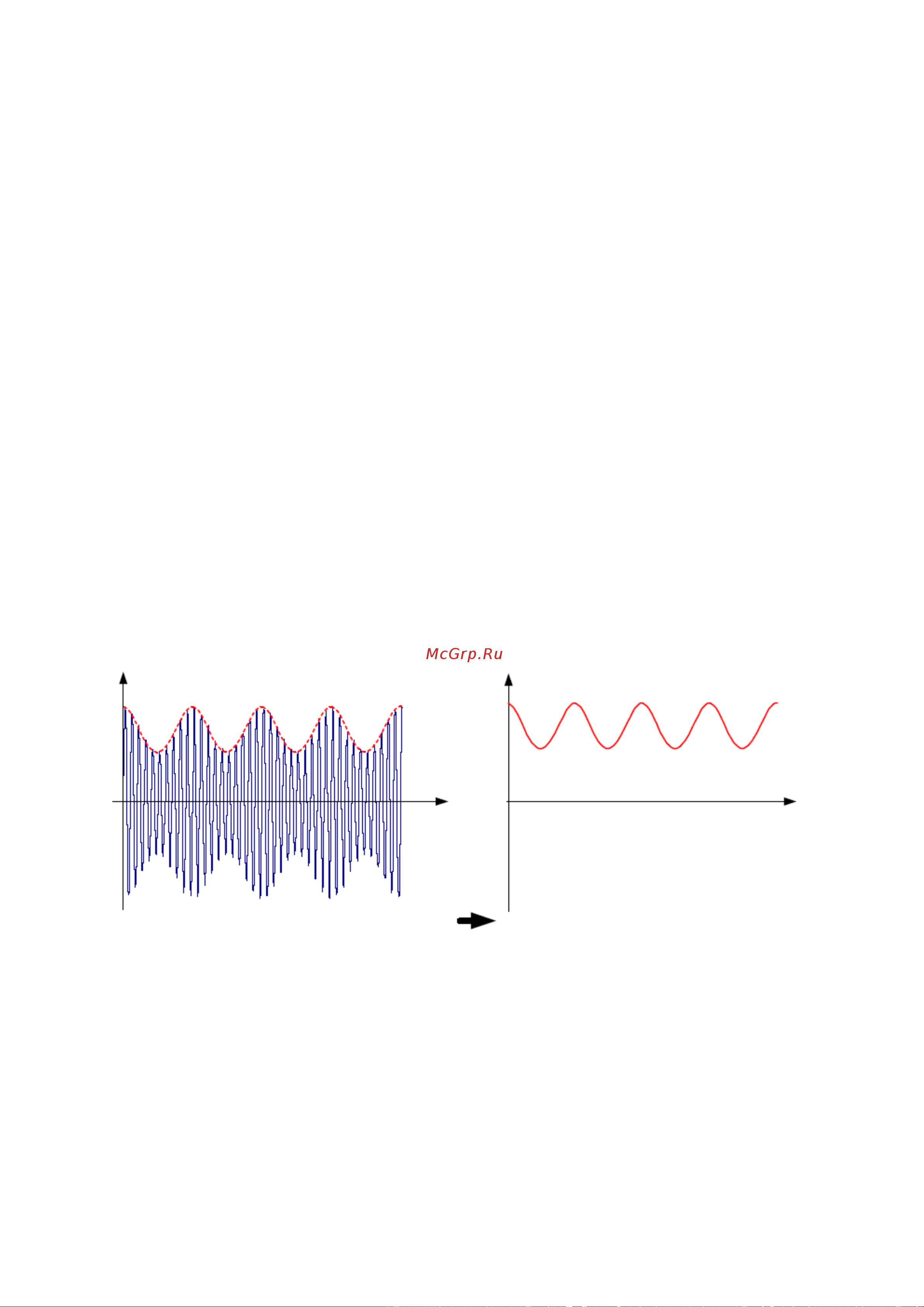

Рисунок 8.15 – Выделение огибающей амплитудно-модулированного сигнала
За детектором огибающей следует видеочастотный фильтр (видеофильтр). Это
узкополосный фильтр с регулируемой частотой среза, которая ограничивает ширину
полосы частот видеосигнала. Это полезно, в частности, когда измеряемые
синусоидальные сигналы находятся в зоне собственных шумов анализатора спектра.
Синусоидальный сигнал создает видеосигнал постоянного напряжения. На ПЧ,
однако, шум распределен по всей полосе частот или же, в случае видеосигнала, по
половине полосы частот разрешающего фильтра. Выбирая узкую по отношению к
полосе разрешения ширину полосы частот видеосигнала можно подавить шум, в то
время как на измеряемый синусоидальный сигнал (= постоянный ток) воздействие
не оказывается.
Время
Огибающая сигнала
Сигнал ПЧ (АМ)
Время
Амплитуда
Амплитуда
