111

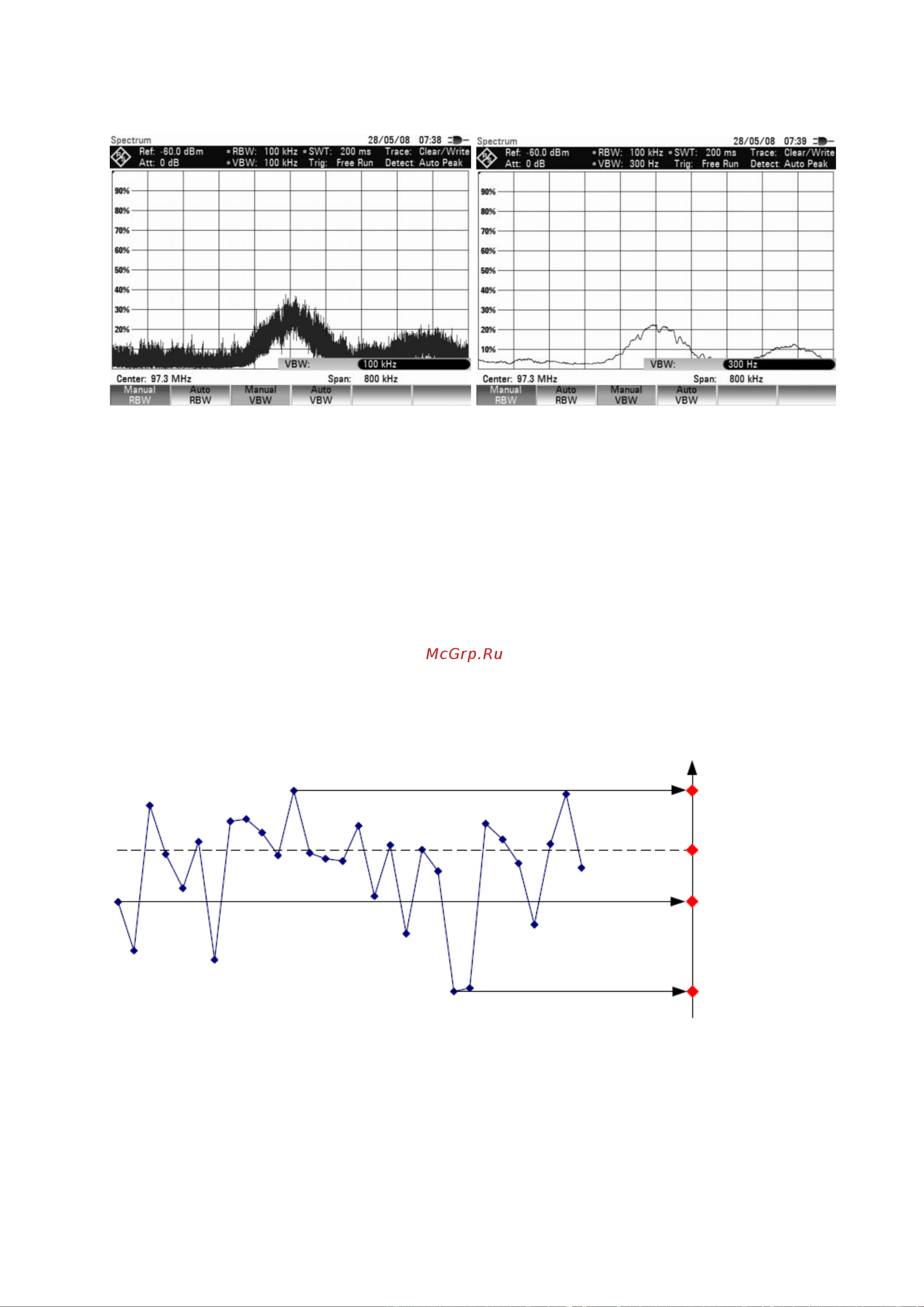

На представленных ниже рисунках (рис. 8.16 а, б) изображен слабый синусо-

идальный сигнал. На первом рисунке (а) он измерен с использованием широкой

полосы видеофильтра, а на втором (б) с помощью узкой полосы видеофильтра.

а) б)

Рисунок 8.16 – Влияние полосы видеофильтра на спектрограмму сигнала

Ограничение ширины полосы частот видеофильтра значительно сглаживает

кривую. Это сильно упрощает определение уровня измеряемого сигнала.

За видеофильтром следует детектор. Детектор преобразует измеренный спектр

таким образом, чтобы он мог быть представлен в виде одной точки (пикселя) кривой.

Для формирования кривой прибор R&S FSC использует 301 точку, т.е. весь измерен-

ный спектр будет представлен с использованием ровно 301 точки. Детекторами

общего типа в анализаторе спектра являются пиковый детектор (PEAK), детектор

отсчетов (SAMPLE) и среднеквадратический детектор (RMS). Так же обычно

предусмотрен автопиковый детектор, одновременно отображающий максимальное и

минимальное пиковые значения. На рисунке 8.24 пояснен принцип работы этих

детекторов.

Рисунок 8.17 – Пояснение принципа работы детекторов

На представленном выше рисунке отображено 30 измеренных значений,

каждое из которых представлено одной точкой. Пиковый детектор определяет и

отображает максимальное измеренное значение. Автопиковый детектор определяет

максимальное и минимальное значение и отображает их совместно. Два значения

соединяются участком вертикальной линии. Это дает хорошее представление об

изменении уровня измеряемых величин, каждое из которых представлено одной

точкой. Среднеквадратичный детектор используется анализатором спектра для

Максимум

RMS (СКЗ)

Отсчет

Минимум

Уровень
