Т а б л и ц а 7.2 – Описание элементов экрана

Номер Описание

1 Индикация режима работы

2 Дата и время

3 Аппаратные настройки

4 Заголовок измерительной диаграммы с информацией о позиции маркера

5 Область измерительной диаграммы

6 Поле ввода числового значения

7 Нижнее поле диаграммы

8 Функциональные клавиши

9 Индикатор неверных настроек

7.1.2.1 Аппаратные настройки

Аппаратные настройки прибора выводятся на панель (см. рисунок 7.3). В

таблице 7.3 дано описание выводимых настроек.

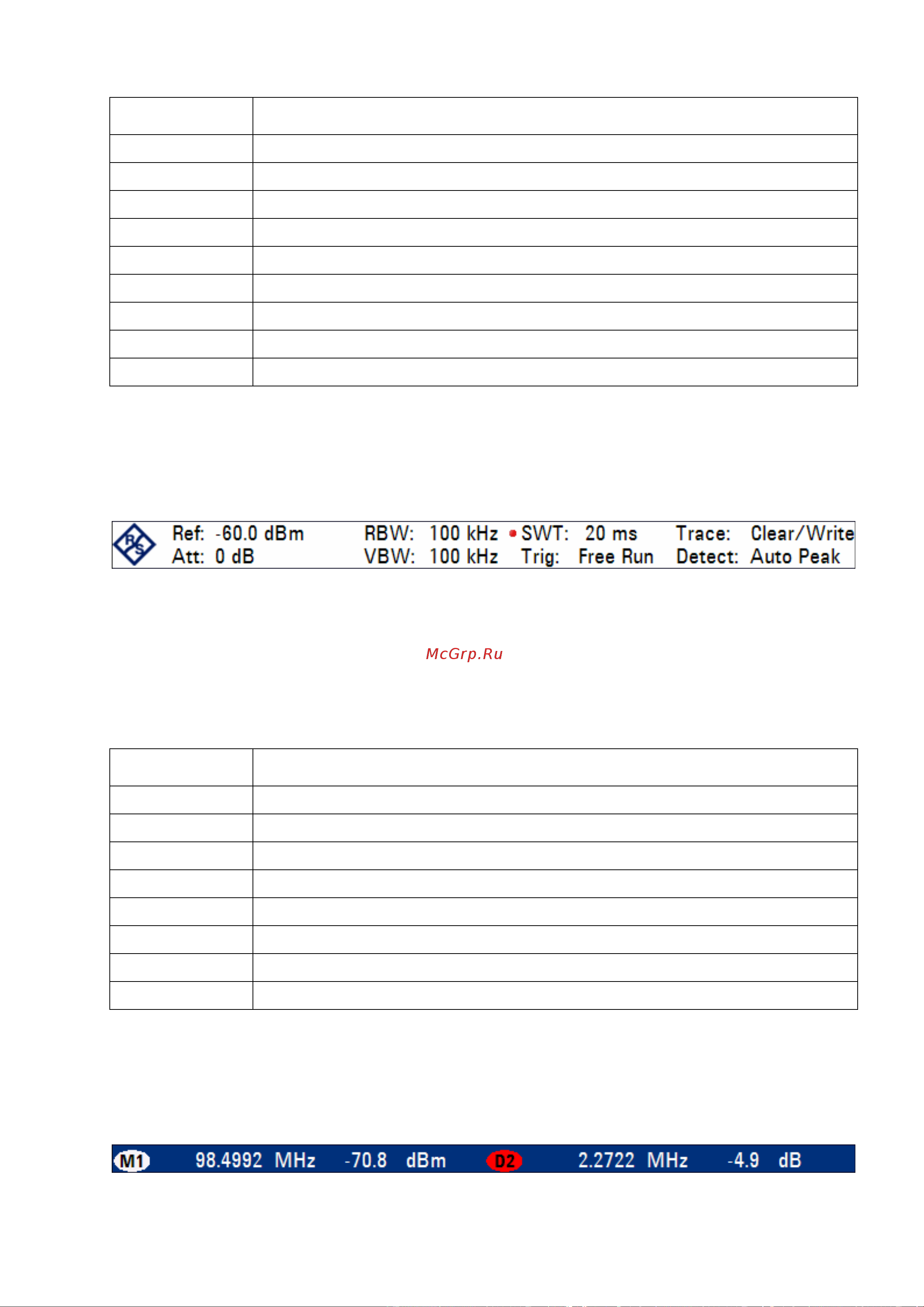

Рисунок 7.3 – Панель аппаратных настроек прибора

П р и м е ч а н и е – При ручном изменении аппаратных настроек на экране R&S FSC перед

соответствующей настройкой отображается красная точка.

Для индикации неверных настроек на экран прибора в области диаграммы выводится серая

звездочка.

Т а б л и ц а 7.3 – Описание аппаратных настроек

Настройка Описание

Ref Опорный уровень

Att Ослабление

RBW Полоса разрешения

VBW Полоса видеофильтра

SWT Время развертки

Trig Режим запуска

Trace Режим кривой

Detector Тип детектора

7.1.2.2 Заголовок измерительной диаграммы

В заголовке измерительной диаграммы выводится информация о позиции

включенного маркера.

Рисунок 7.4 – Заголовок измерительной диаграммы
