В отображаемой таблице маркеров показан номер стандартного маркера

(белая метка) или дельта-маркера (красная метка), а также соответствующие

значения координат по осям X и Y.

На рисунке 7.4 эти значения представляют собой значения частоты (по оси X) и

абсолютные (стандартный маркер) или относительные (дельта-маркер) значения

уровней мощности (по оси Y).

7.1.2.3 Функциональные клавиши

С помощью функциональных клавиш осуществляется настройка и выполнение

измерений. Нажатие аппаратной клавиши, как правило, открывает меню

функциональных клавиш. Количество функциональных клавиш в меню и их функции

зависят от нажатой аппаратной клавиши и режима работы прибора.

Работа с функциональными клавишами осуществляется путем касания этих

клавиш на экране.

Касание функциональной клавиши приводит к

- открытию меню для выбора дальнейших действий;

- открытию поля ввода для ввода данных;

- открытию диалогового окна;

- включению или выключению функции.

Функциональные клавиши могут находиться в различных состояниях (см.

таблицу 7.4):

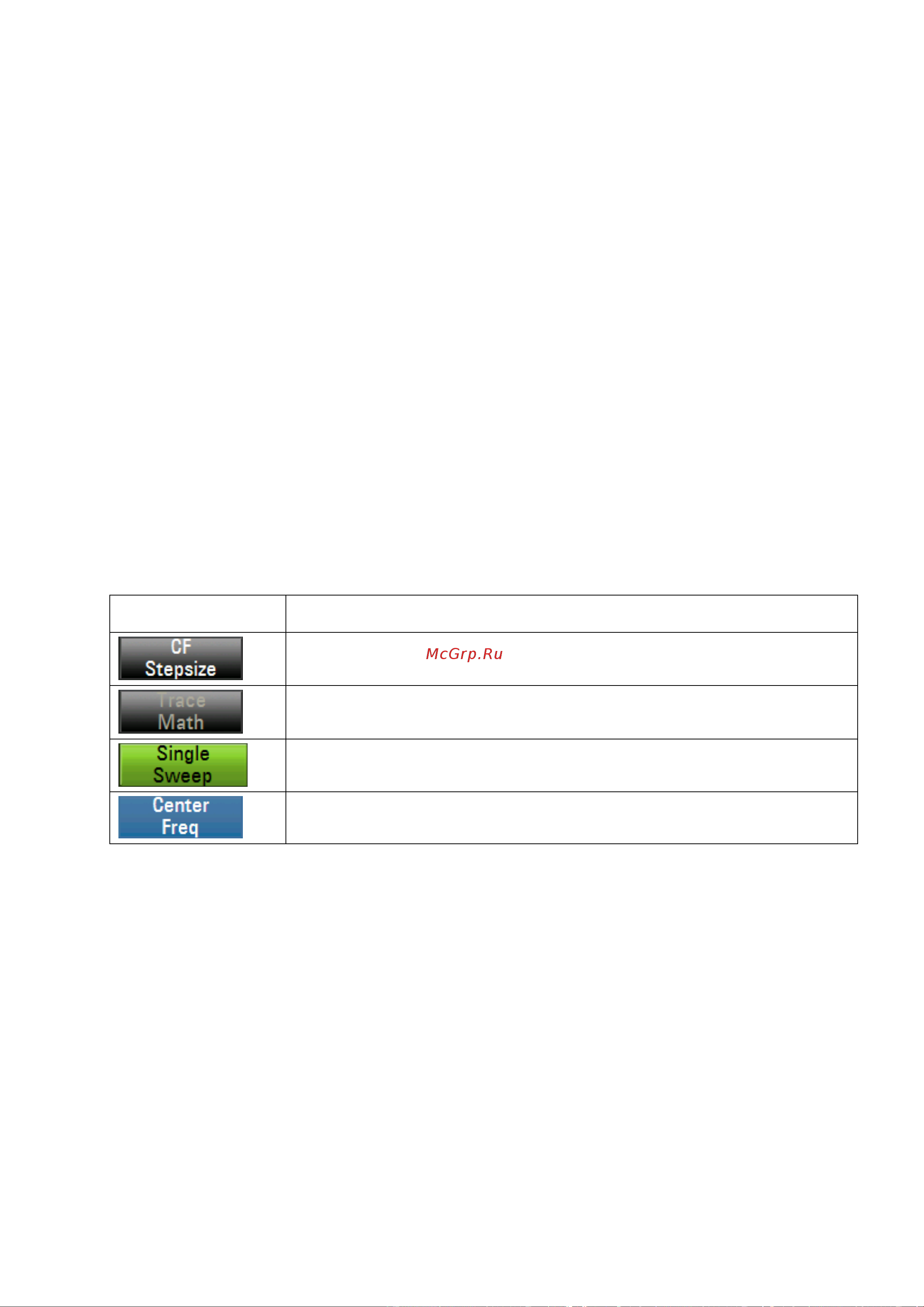

Т а б л и ц а 7.4 – Описание состояний функциональных клавиш

Состояние клавиши Описание

Серый фон, белая надпись – функция клавиши может быть включена.

Серый фон, серая надпись – функция клавиши недоступна

Зеленый фон – функция клавиши включена

Синий фон – открыто меню или поле ввода, которое связано с данной

функциональной клавишей, при этом функциональная клавиша активна

Если функциональная клавиша доступна только для данной опции, то она

отображается только при установленной опции.

7.1.3 Описание разъемов передней панели

В данном разделе приведено описание разъемов и интерфейсов, расположен-

ных на передней панели анализатора R&S FSC. Опциональные разъемы и интер-

фейсы обозначены путем указания в скобках названия соответствующей опции.

7.1.3.1 ВЧ-вход

ВЧ-вход соединяется с испытуемым устройством (ИУ) посредством кабеля с

разъемом N-типа. При этом необходимо убедиться, что ВЧ-вход не будет

перегружен.

Максимально допустимая непрерывная мощность на ВЧ-входе не превышает

20 дБмВт (100 мВт). Она может достигать 30 дБмВт (1 Вт) на время не более трех

минут. Если мощность 1 Вт подается на ВЧ-вход более 3 минут, то происходит

сильное нагревание прибора, которое может привести к его повреждению. ВЧ-вход
