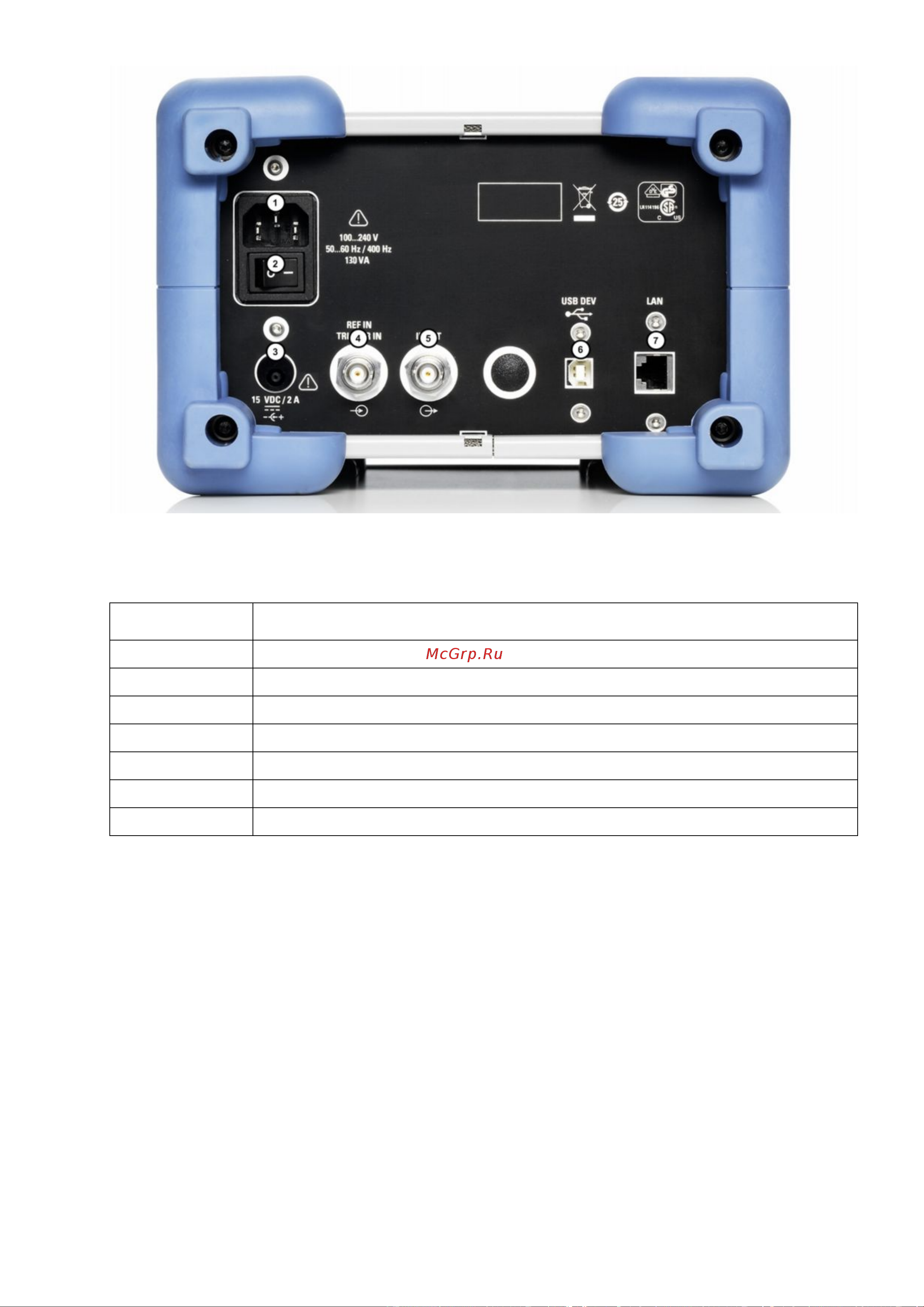

Рисунок 7.5 – Анализатор спектра R&S FSC. Вид сзади.

Т а б л и ц а 7.6 – Описание элементов задней панели прибора

Номер Описание

1 Разъем питания от сети переменного тока

2 Выключатель питания

3 Разъем питания от источника постоянного тока

4 Вход опорного сигнала / сигнала запуска (REF IN / TRIGGER IN)

5 Выход ПЧ (IF OUT)

6 Интерфейс USB (USB DEV)

7 Сетевой разъем (LAN)

7.2.1.1 Разъем питания от сети переменного тока и выключатель питания

Электропитание прибора R&S FSC производится через разъем питания от сети

переменного тока. Данный разъем расположен на задней панели прибора.

Выключатель питания расположен прямо под разъемом питания от сети.

7.2.1.2 Разъем питания от внешнего источника постоянного тока

Также электропитание прибора R&S FSC может производиться через разъем

питания постоянного тока (через преобразователь переменного тока в постоянный).

П р и м е ч а н и е – Во избежание повреждения прибора используйте только подходящий

адаптер питания:

Модель адаптера: R&S HA-Z201;

Входное напряжение: 100…240 В переменного тока с частотой 50…60 Гц, 1,5 A;

Выходное напряжение:15 В постоянного тока, 2 А.
