7.2.1.3 Вход внешнего сигнала запуска или внешнего опорного сигнала

Разъем REF IN / TRIGGER IN может использоваться либо в качестве входа

внешнего источника сигнала запуска, либо внешнего источника опорного сигнала.

Через BNC-разъем REF IN / TRIGGER IN подается либо внешний сигнал

запуска измерений, либо опорный сигнал с частотой 10 МГц. Порог сигнала запуска

соответствует уровню ТТЛ- сигналов. Уровень опорного сигнала должен превышать

0 дБмВт. Необходимые настройки могут быть сделаны в меню «Setup»:

- Нажать клавишу SETUP.

- Нажать функциональную клавишу «Instrument Setup».

На экране прибора R&S FSC откроется соответствующее диалоговое окно.

- Выбрать пункт меню BNC1 MODE под заголовком «HARDWARE» с помощью

поворотной ручки или клавиш курсора ( или ).

- Подтвердить выбор клавишей ENTER.

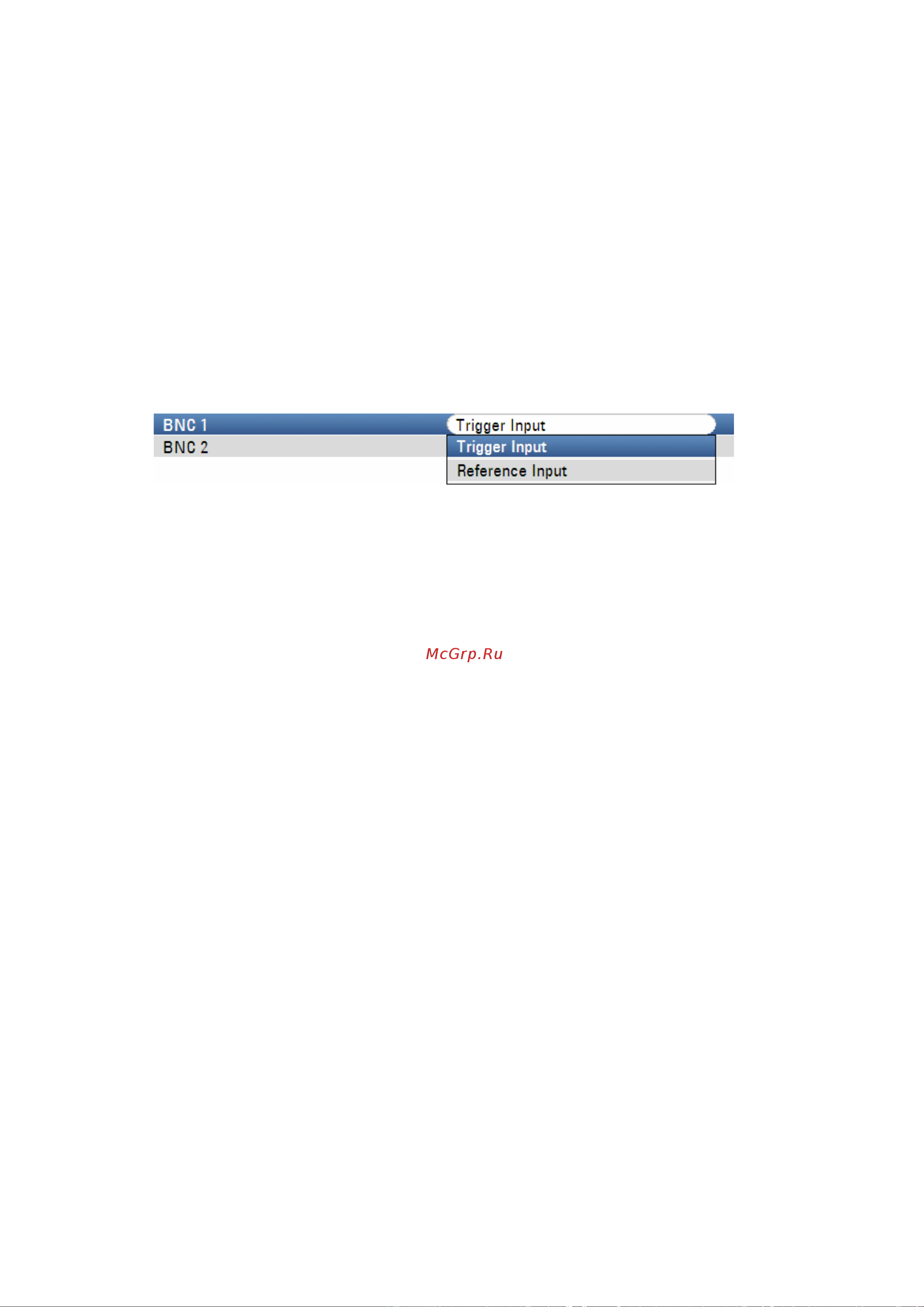

Откроется список выбора:

- В открывшемся списке выбрать требуемую функцию BNC-разъема с помощью

поворотной ручки или клавиш курсора ( или ).

- Подтвердить выбор клавишей ENTER.

П р и м е ч а н и е – Во избежание повреждения прибора никогда не прикладывайте к разъемам

BNC токи выше 600 мА или напряжения выше 28 В.

Настройка «Ext Trig» служит только для конфигурирования входа.

Использование внешнего источника запуска должно настраиваться в меню «Sweep»

(клавиша SWEEP, функциональная клавиша TRIGGER).

Если описываемый вход сконфигурирован для внешнего опорного источника и

при этом опорный сигнал отсутствует на входе, на экране появится предупреждение.

Оно предназначено для предотвращения выполнения измерений пользователями в

отсутствие действительной опорной частоты.

7.2.1.4 Выход промежуточной частоты

Разъем BNC (IF OUT) может быть использован для вывода промежуточной

частоты 21,4 МГц.

П р и м е ч а н и е – Во избежание повреждения прибора никогда не прикладывайте к разъемам

BNC токи выше 600 мА или напряжения выше 28 В.

7.2.1.5 Интерфейсы USB

Анализатор R&S FSC оснащен двумя USB-разъемами. Один из них расположен

на передней панели, один – на задней панели (см. рисунки 7.1 и 7.5).

USB-разъем на задней панели зарезервирован для осуществления

дистанционного управления прибором R&S FSC.

7.2.1.6 Сетевой разъем

Сетевой разъем LAN может быть использован для осуществления

дистанционного управления прибором R&S FSC. Прибору может быть назначен

фиксированный IP-адрес или, посредством DHCP, динамический IP-адрес. Работа

прибора R&S FSC в составе локальной сети описана в соответствующей главе.
