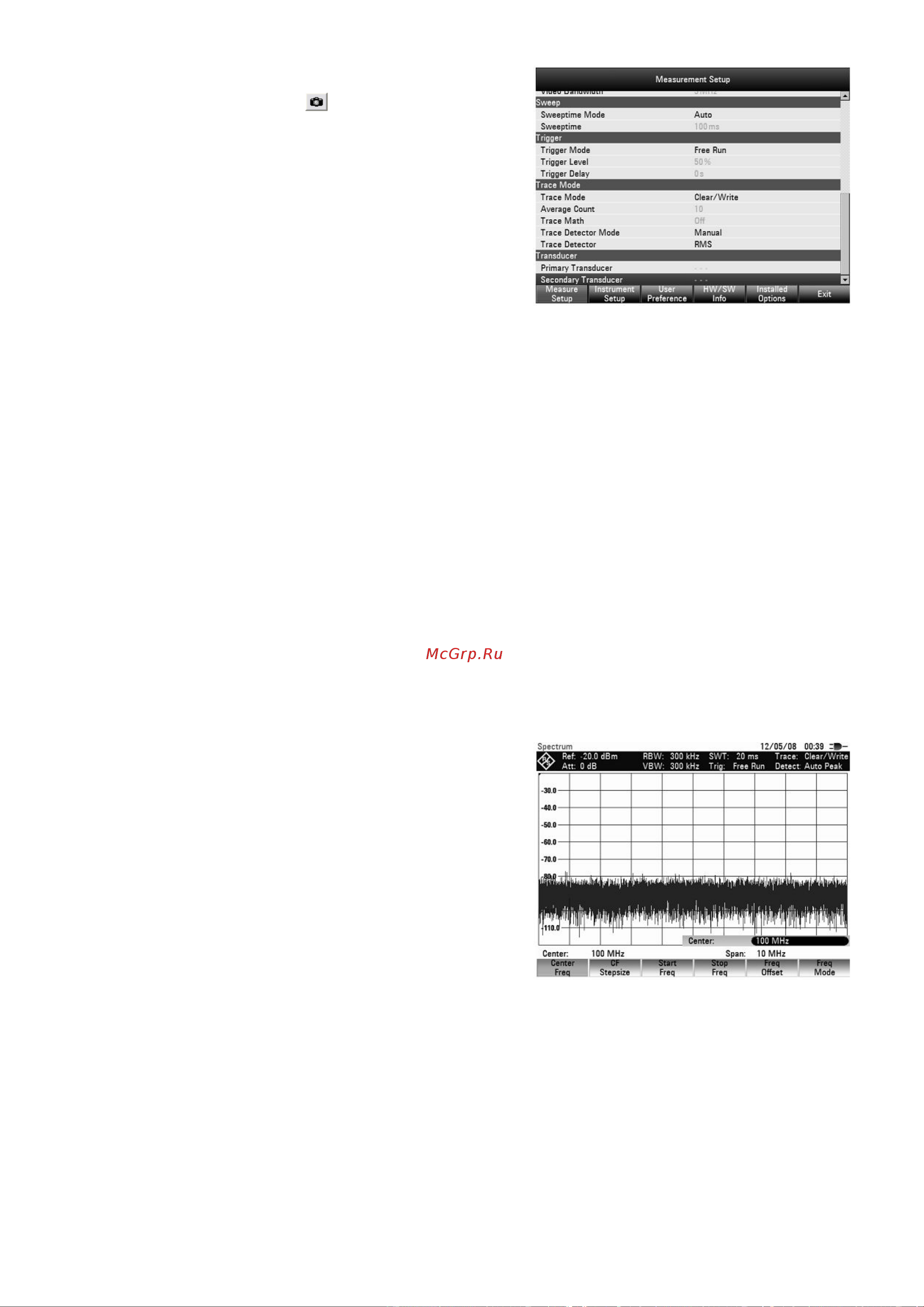

Сохранение

настроек измерения:

- Нажать клавишу .

Прибор R&S FSC сохранит снимок экрана

во внутренней флэш-памяти.

Выход из настроек измерения:

- Нажать функциональную клавишу EXIT.

Прибор R&S FSC вернется к исходному

состоянию.

8.3 Установка частоты

В приборе R&S FSC установка частоты производится нажатием клавиши FREQ.

Частота может быть заданна либо путем установки центральной частоты

(центральная частота = частоте в центре оси частот измерительной диаграммы),

либо путем установки начальной и конечной частот в отдельной полосе обзора.

Если сигнал нужно измерить на известной частоте, лучше использовать ввод

центральной частоты. Если исследуются сигналы, например, гармоники, которые

находятся в отдельном диапазоне частот, то для определения полосы обзора лучше

задать начальную и конечную частоты.

8.3.1 Ввод центральной частоты

- Нажать клавишу FREQ.

Откроется меню для управления частотой. Ввод центральной частоты всегда

включен, поэтому настройка частоты осуществляется минимальным количеством

нажатий клавиш. Если ввод неактивен, открыть соответствующее поле ввода можно

с помощью функциональной клавиши CENTER FREQ.

Текущая центральная частота отображается в поле ввода значения. Новая

центральная частота может быть введена прямо с цифровой клавиатуры. Также для

ввода вы можете использовать поворотную ручку или клавиши курсора.

- Ввести нужную частоту с помощью

цифровой клавиатуры и завершить ввод

частоты выбором подходящих единиц

измерения (GHz (ГГц), MHz (МГц),

kHz (кГц) или Hz (Гц)).

Введенная частота станет новой

центральной частотой. Окно ввода

значений остается открытым для ввода.

- Центральную частоту также можно

изменить с помощью поворотной ручки

или клавиш курсора, закончив ввод

нажатием клавиши ENTER.

- Убрать окно ввода с экрана можно нажатием клавиши CANCEL.

Наименьший шаг перестройки центральной частоты с помощью поворотной руч-

ки соответствует одному пикселю, другими словами, так как кривая состоит приблизи-

тельно из 631 пикселя, то каждый шаг равен приблизительно 1/630 части от полосы

обзора. При использовании клавиш курсора шаг изменения частоты равен 10% от

полосы обзора (= 1 деление масштабной сетки). Если необходимо использовать

другой шаг изменения частоты, то его можно установить с помощью функции

CF STEPSIZE (CF – центральная частота).
