При установке центральной частоты можно получить значение, которое
находится за пределами максимальной полосы обзора прибора R&S FSC. В этом
случае R&S FSC автоматически уменьшит полосу обзора.
8.3.2 Установка сдвига частоты
Для исследования преобразователей частоты, например, спутникового
понижающего преобразователя, удобно соотносить результаты с частотой до
преобразования. Для этой цели в R&S FSC встроена функция сдвига частоты,
которая производит арифметический сдвиг центральной частоты на более высокую
или низкую частоту. В результате на анализаторе R&S FSC будет отображаться
входная частота испытуемого устройства.
Положительный сдвиг частоты доступен в диапазоне от 1 Гц до 100 ГГц с
шагом 1 Гц. Ограничения отрицательного сдвига частоты зависят от начальной
частоты, которая не должна быть меньше 0 Гц.

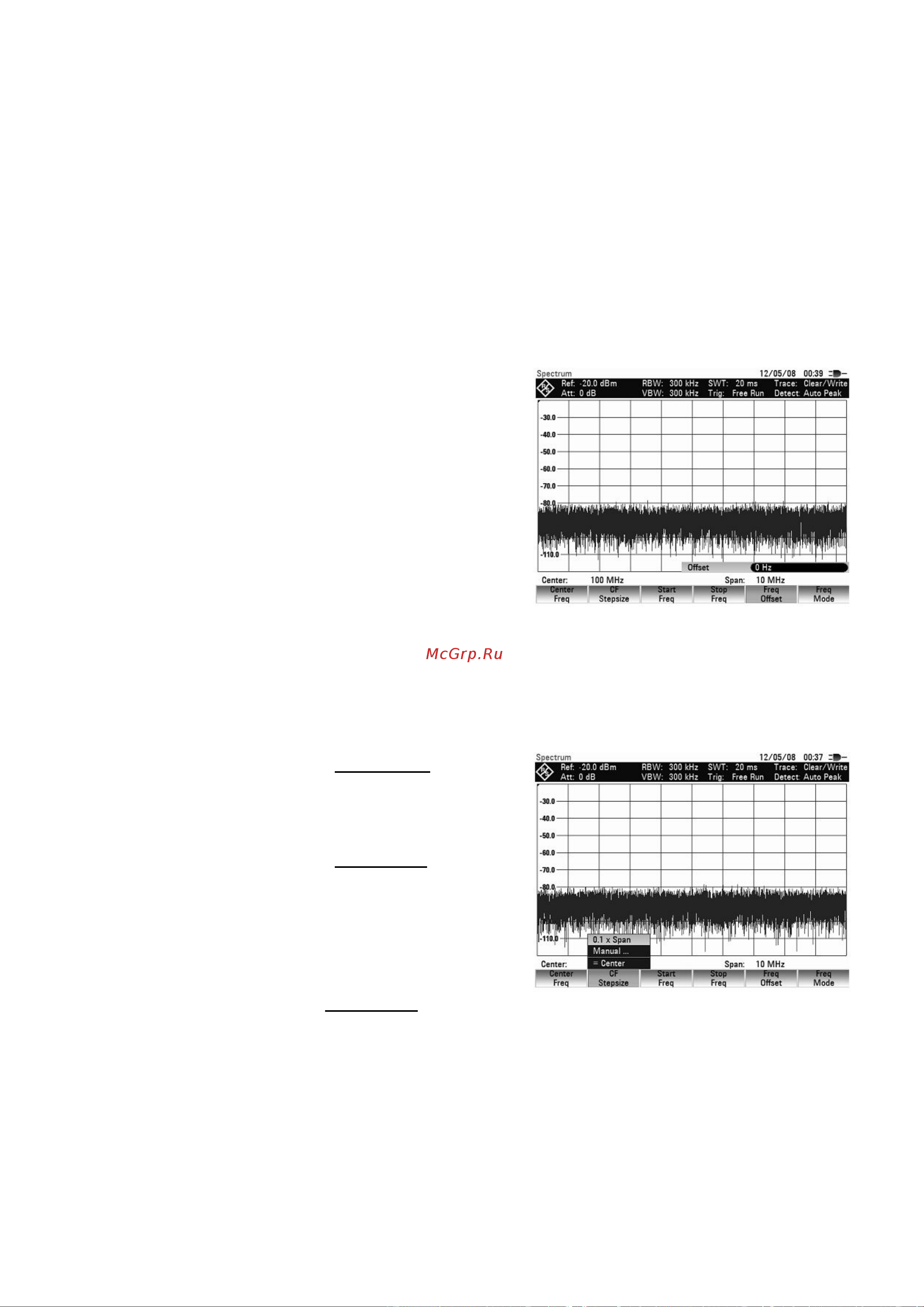

- Нажать функциональную клавишу
FREQ OFFSET.
Откроется поле для ввода сдвига
частоты.
- Ввести нужный сдвиг частоты и
завершить процедуру выбором
подходящих единиц измерения.
Введенный сдвиг частоты добавится к ус-
тановленной центральной частоте. Показание
центральной частоты будет отмечено красной
точкой, обозначая наличие сдвига частоты.
Сдвиг частоты может отменить, введя значение, равное 0 Гц.
8.3.3 Ввод величины шага изменения центральной частоты
- Нажать клавишу CF STEPSIZE.
Над обозначением функциональной клавиши откроется подменю. В нем
содержатся различные варианты настройки величины шага.
Если выбрать пункт 0.1 x SPAN
(стандартное значение), то величина шага
будет равна 10% от полосы обзора (= 1
деление вертикальной оси).
Если выбрать пункт = CENTER
, то
величина шага будет равна центральной
частоте. Этот режим идеально подходит для
измерения гармоник. При каждом увеличении
частоты на один шаг, центральная частота
устанавливается на следующую гармонику.
С помощью пункта MANUAL... можно выбрать произвольный шаг, что
позволяет легко исследовать спектр на частотах, следующих с постоянными
интервалами.
- Выбрать подходящий пункт меню с помощью поворотной ручки или клавиш
курсора и подтвердить выбор нажатием клавиши ENTER.
Если был выбран пункт «0.1 x SPAN» или «= CENTER», то прибор R&S FSC
выполнит установку величины шага автоматически. Если же был выбран пункт
«MANUAL...», то откроется окно ввода значения с указанием текущей величины шага.
- Используя поворотную ручку, клавиши курсора или цифровую клавиатуру,
изменить величину шага.
