П р и м е ч а н и е – Если был выбран импеданс 75 Ом, а к ВЧ-входу не было подсоединено
согласующее устройство, то при измерении будут получены неверные данные об уровне.
8.5.8 Выбор коэффициента преобразования преобразователя
Во многих случаях прибор R&S FSC не соединен непосредственно с выходом ис-
следуемого устройства, входной сигнал при этом подается на устройство посредством
кабеля, усилителей или антенн, или путем комбинирования перечисленных вариантов.
Прибор R&S FSC может вычислять частотные сдвиги в результатах измерений
для не более 2-х подсоединенных узлов. Для этих целей задаются так называемые
коэффициенты преобразования. Эти коэффициенты могут быть загружены в прибор
посредством ПО R&S FSCView. Каждый коэффициент преобразования состоит из
списка пар частота/уровень, которые описывают частотный сдвиг измерительного
устройства. Для антенн включена единица измерения напряженности электрического
или магнитного поля, для изотропных антенн в каждом случае включен частотный
интервал для X-, Y- и Z-направлений.
В приборе могут быть включены два входных устройства (первичный/вторичный
преобразователь) из загруженного списка коэффициентов преобразования, так что,
могут быть учтены, например, комбинации «кабель и антенна» или «кабель и
усилитель». Заметим, что только один из двух выбранных преобразователей может
иметь единицу измерения, отличную от «дБ».
-
Нажать клавишу
AMPT
.
- Нажать функциональную клавишу
TRANSDUCER.
Откроется подменю для выбора
коэффициентов преобразования
первичного и вторичного
преобразователей.

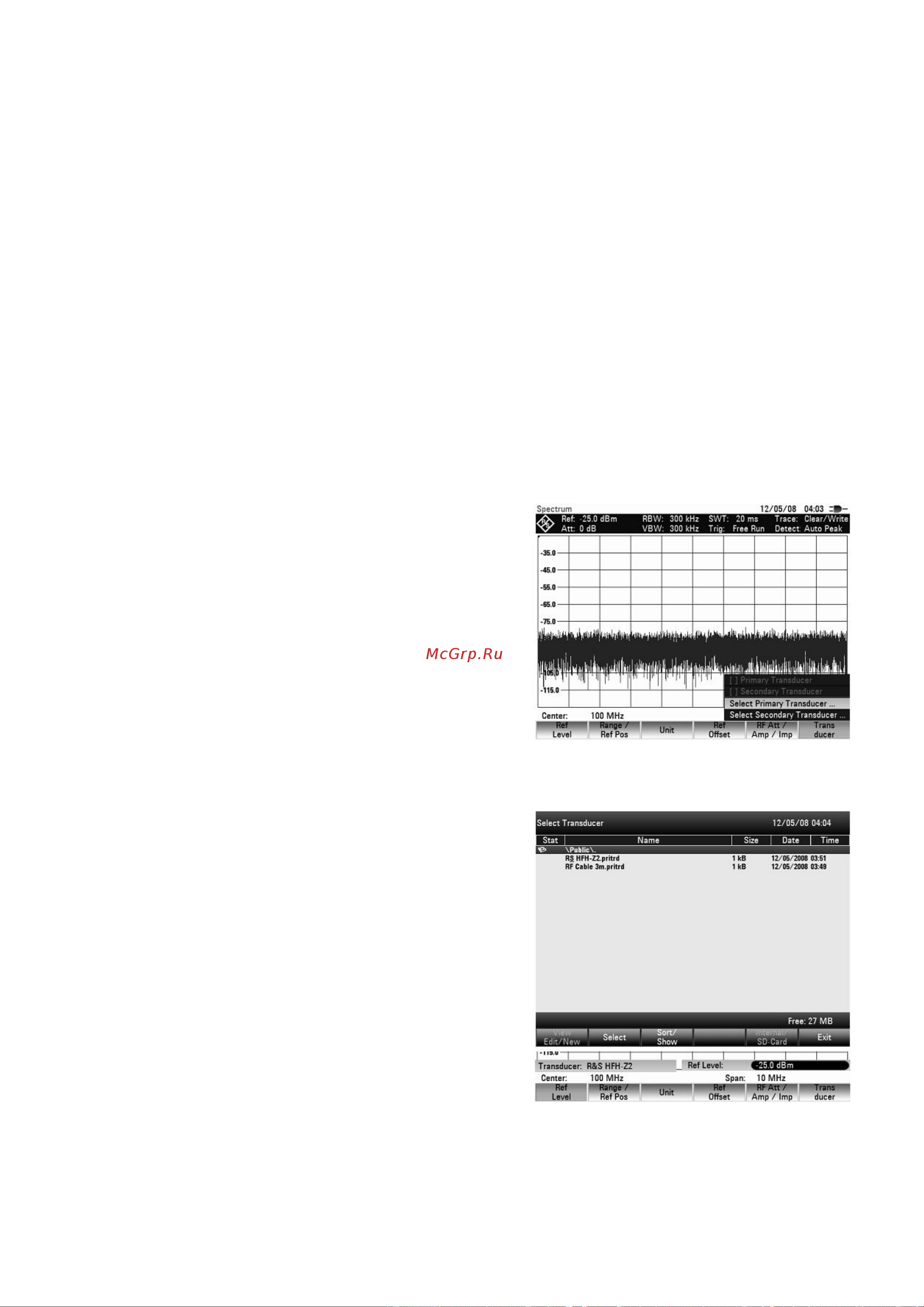

- С помощью поворотной ручки или клавиш
курсора выбрать пункт меню SELECT
PRIMARY TRANSDUCER.
- Подтвердить выбор нажатием ENTER.
Откроется список коэффициентов преобразования, доступных в качестве
коэффициентов первичного преобразователя.
- С помощью поворотной ручки или клавиш
курсора выбрать коэффициент
преобразования.
- Подтвердить выбор нажатием
функциональной клавиши SELECT.
В подменю коэффициентов
преобразования будет отмечен пункт
PRIMARY TRANSDUCER.
Выбранный коэффициент преобразования
отобразится в дополнении к полю ввода
опорного уровня.
Для выбора другого коэффициента преобразования следует использовать
пункт меню SELECT SECONDARY TRANSDUCER и действовать в соответствии с
приведенным выше описанием.
