Для выключения выбранного

коэффициента преобразования следует

действовать следующим образом:

- Нажать клавишу AMPT.

- Нажать функциональную клавишу

TRANSDUCER.

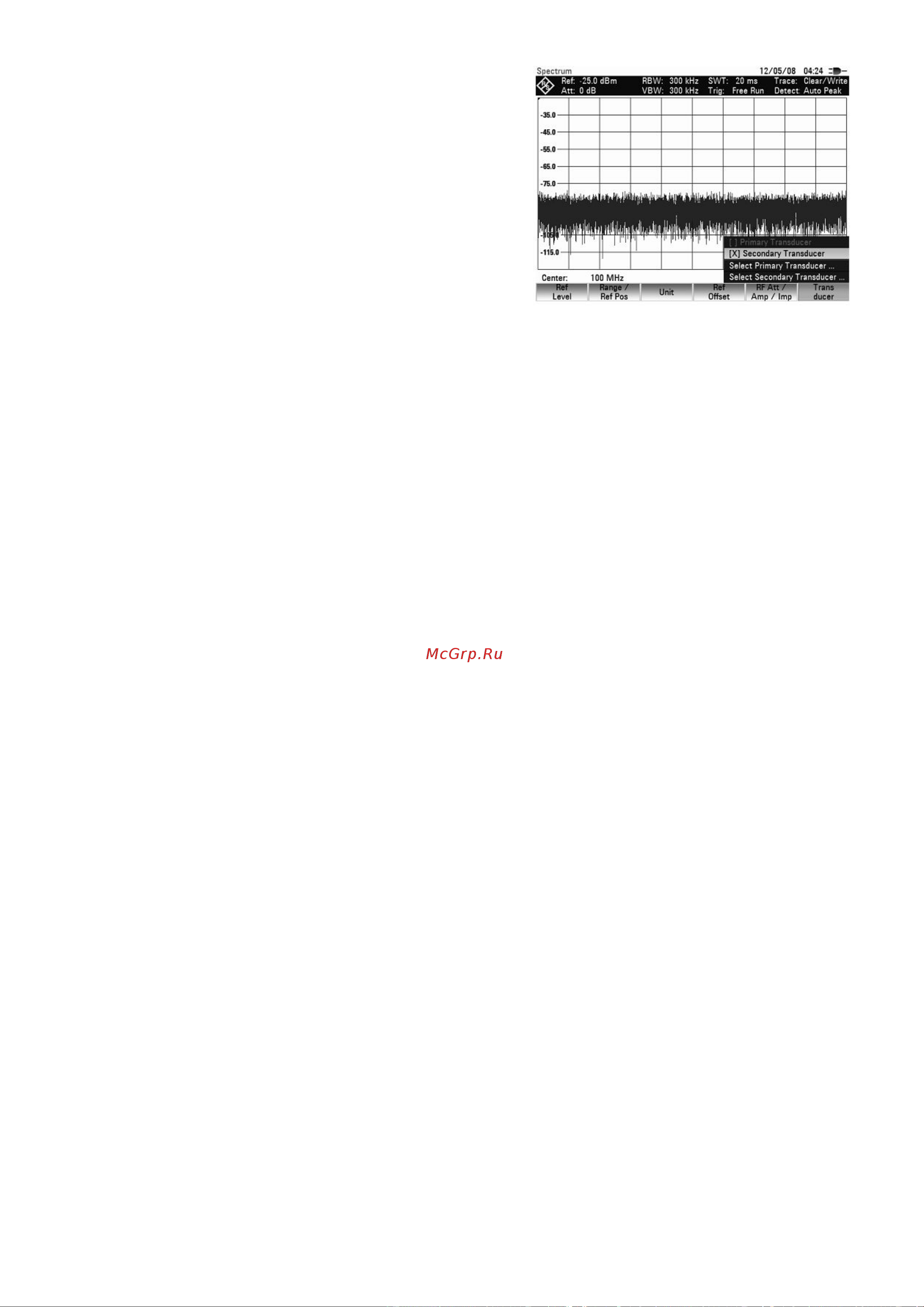

Откроется подменю, в котором могут

быть выбраны коэффициенты

преобразования первичного и вторичного

преобразователей.

- В подменю выбрать пункт PRIMARY TRANSDUCER или SECONDARY

TRANSDUCER посредством поворотной ручки или клавиш курсора.

- Подтвердить выбор нажатием клавиши ENTER.

Теперь при индикации уровня коэффициент преобразования учитываться не

будет.

8.6 Установка полосы частот

Основная функция анализатора спектра заключается в его способности

отображать частотный спектр сигнала. Полоса разрешения определяет качество

разделения соседних частот анализатором. Также анализатор спектра обычно имеет

переключаемую полосу видеофильтра. Полоса видеофильтра определяется

частотой среза ФНЧ, используемого для фильтрации видеосигнала перед

отображением. Видеосигнал – это понятие, используемое в анализаторе спектра,

которое обозначает напряжение, получаемое при выделении огибающей из ПЧ-

сигнала, ограниченного по полосе с помощью фильтра разрешения. Видеосигнал

сглаживается с помощью видеофильтра для уменьшения зашумленности кривой. В

отличие от полосы разрешения, полоса видеофильтра не влияет на разрешающую

способность анализатора спектра.

8.6.1 Полоса разрешения

Полоса разрешения (RES BW) анализатора спектра определяет разрешение по

частоте при спектральных измерениях. Перед отображением на экране

синусоидальный сигнал проходит через полосу пропускания выбранного фильтра

разрешения. Поэтому, для разделения при отображении двух или более сигналов,

близких по частоте, необходима достаточно узкая полоса разрешения. Например, для

выделения огибающих двух синусоидальных несущих, частотный интервал между

ними должен быть не меньше выбранной полосы разрешения. Также, выбранная

полоса разрешения влияет на уровень шума, отображаемый анализатором. Если

ширина полосы небольшая, отображаемый уровень шума падает. При увеличении

или уменьшении ширины полосы в 3 раза, уровень шума уменьшается или возрастает

на 5 дБ. Если ширина полосы изменилась в 10 раз, отображаемый уровень шума

изменится на 10дБ. Также выбранная полоса разрешения влияет на скорость

развертки. Для точного отображения спектра полосовые фильтры, определяющие

полосу разрешения, должны установиться на всех интересующих частотах. При

использовании фильтров с узкой полосой, время установления больше, чем при

использовании широкополосных фильтров. Поэтому для фильтров с узкой полосой

разрешения должно выбираться большее время развертки. При уменьшении ширины

полосы в 3 раза (например, с 10 кГц до 3 кГц), время развертки должно быть

увеличено в 9 раз. Если ширина полосы уменьшилась в 10 раз (например, с 10 кГц до

1 кГц), то время развертки должно быть увеличено в 100 раз.

В R&S FSC доступны полосы разрешения от 1 Гц до 3 МГц с шагом 1, 3, 10.

Если выбраны стандартные настройки, то полоса разрешения связана с полосой
