49
обзора, то есть при уменьшении полосы обзора меньшая полоса разрешения
устанавливается автоматически. Это означает, что во многих случаях полосу
разрешения не требуется устанавливать отдельно – более высокое разрешение по
частоте устанавливается при уменьшении полосы обзора.
Все модели дополнительно поддерживают полосу разрешения 200 кГц. Эта
полоса разрешения может быть выбрана вручную, то есть она не будет включаться
автоматически в режиме AUTO RES BW, когда полоса разрешения связана с
полосой обзора.
Последовательность действий:
- Нажать клавишу BW.
Откроется меню настройки ширины полосы частот. Если включены
стандартные настройки, функциональная клавиша автоматической настройки
ширины полосы частот будет подсвечена зеленым цветом.
- Нажать функциональную клавишу MANUAL RBW

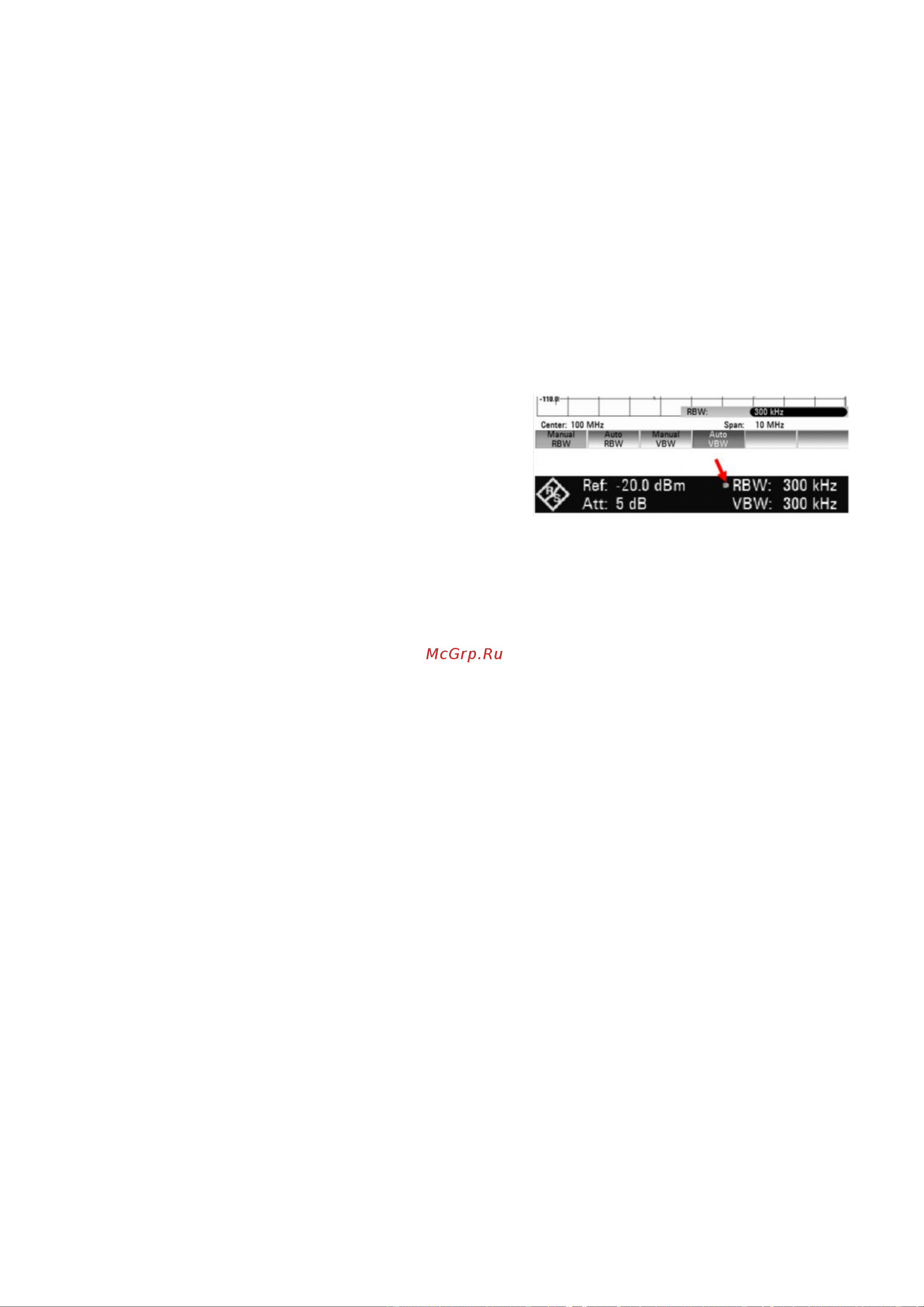

Функциональная клавиша будет
выделена красным цветом и откроется
окно для ввода значения полосы
разрешения (RBW), в котором указано ее
текущее значение.
Для обозначения того, что полоса разрешения не связана с полосой обзора, в
верхнем правом углу, рядом с индикатором полосы разрешения «RBW:»
помещается красная точка.
- Ввести нужную полосу разрешения с помощью цифровой клавиатуры и
завершить ввод выбором подходящих единиц измерения (MHz (МГц), kHz (кГц)
или Hz (Гц)), или
- Изменить значение полосы разрешения на нужное с помощью поворотной
ручки или клавиш курсора.
Примечания
1 Значение полосы разрешения 200 кГц должно вводиться с помощью цифровой клавиатуры.
При использовании поворотной ручки или клавиш курсора, полоса 200 кГц будет пропущена.
2 В режиме со стандартными настройками прибор R&S FSC следит за тем, чтобы при
изменении полосы разрешения время развертки подстраивалось автоматически. Это необходимо для
гарантии того, что время установления, требуемое для применения выбранного фильтра разрешения,
учтено правильно. Максимально допустимое время развертки составляет 1000 с. Для узкополосных
фильтров разрешения в случае широкой полосы обзора это значение будет превышено. С целью
предотвращения этого в приборе R&S FSC производится автоматическая регулировка полосы обзора
при достижении максимального времени развертки.
- Закрыть окно ввода полосы разрешения нажатием клавиши CANCEL.
- Нажать функциональную клавишу AUTO RBW.
Значение полосы разрешения будет привязано к установленной полосе обзора.
Функциональная клавиша AUTO RBW будет подсвечена зеленым цветом для
индикации режима взаимосвязи параметров. Красная точка перед индикатором
полосы обзора исчезнет.
8.6.2 Полоса видеофильтра
Полоса видеофильтра определяет сглаживание кривой и уменьшение уровня
шума. После выделения огибающей из отфильтрованного ПЧ-сигнала, синусоидаль-
ный сигнал промежуточной частоты становится сигналом постоянного напряжения.
Если синусоида модулирована по амплитуде, то сигнал с частотой модулирующего
колебания формирует видеосигнал отдельно от постоянного напряжения,
