образуемого несущей. На расположенном ниже рисунке показан радиочастотный
сигнал, модулированный синусоидальным сигналом, и соответствующий видеосигнал
во временной области.

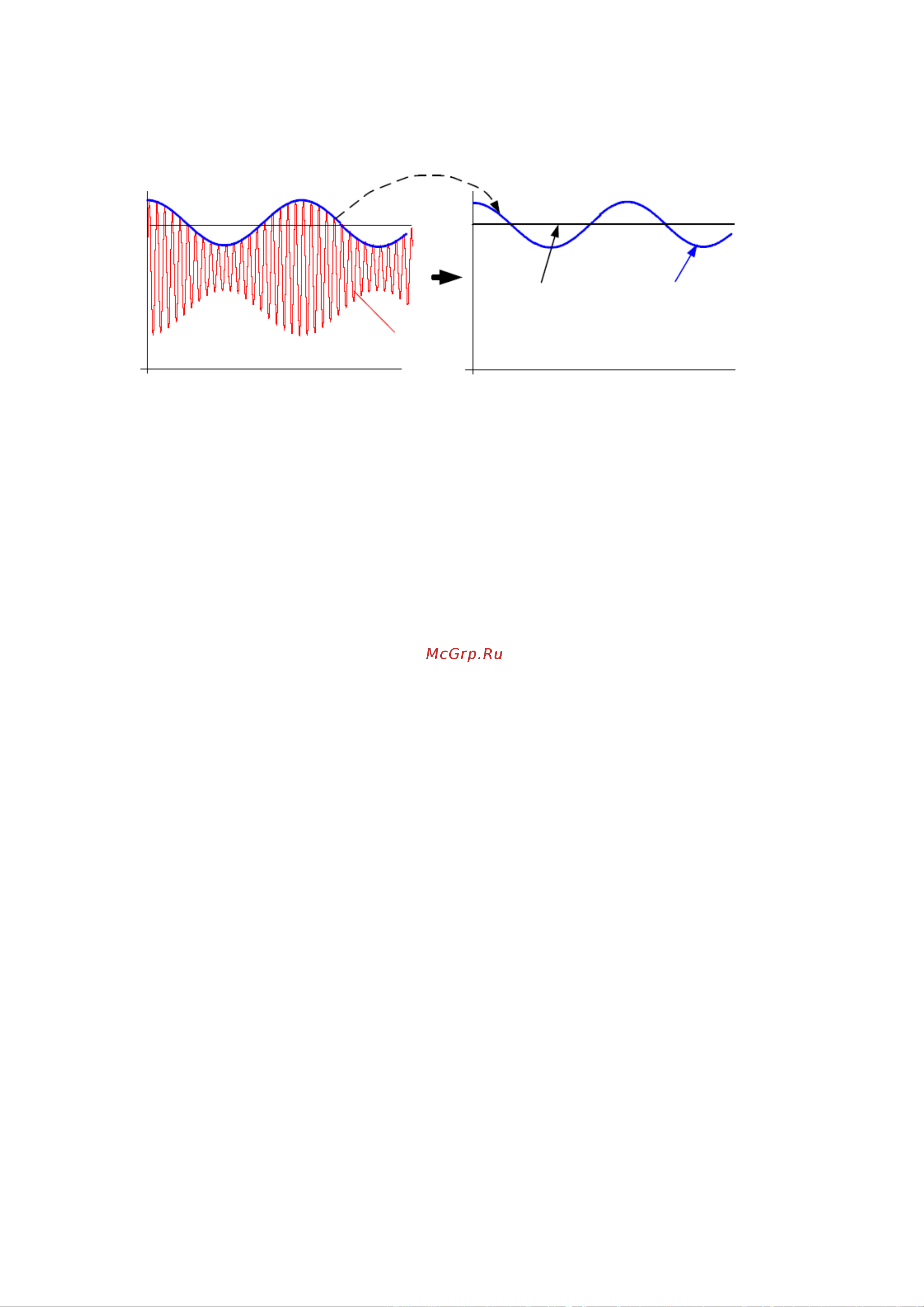

Рисунок 8.1 – Сигнал огибающей (видеосигнал)
Огибающая содержит постоянную составляющую, соответствующую уровню
несущей, и переменную составляющую, частота которой равна частоте
модулирующего сигнала. Если ширина полосы видеофильтра меньше частоты
переменной составляющей, последняя будет подавляться в зависимости от ее
максимальной частоты. Если модулирующий сигнал должен отображаться
полностью, частота среза должна быть выше частоты модуляции.
Если синусоидальный сигнал зашумлен, модулирующий сигнал может быть при-
нят за шум. Если ширина полосы видеофильтра уменьшена, высокочастотные состав-
ляющие шума, находящиеся выше частоты среза видеофильтра, будут подавлены.
Чем уже полоса видеофильтра, чем меньше амплитуда шума на его выходе.
Таким образом, при настройке полосы видеофильтра могут применяться
следующие правила:
- Если вы занимаетесь исследованием модулированных сигналов, полоса
видеофильтра должна быть достаточно широка для того, чтобы полезные
составляющие модуляции не подавлялись (полоса видеофильтра должна
превосходить полосу разрешения).
- Если сигналы должны быть очищены от шума, следует выбрать как можно
меньшую ширину полосы видеофильтра (£0,1 x полоса разрешения).
- Если исследуются импульсные сигналы, то для того, чтобы не искажались
фронты импульсов, полоса видеофильтра должна быть, по крайней мере, втрое
шире полосы разрешения.
Как и полоса разрешения, полоса видеофильтра влияет на время развертки.
Анализатор спектра должен делать паузу перед каждым измерением, чтобы
позволить видеофильтру установиться.
В приборе R&S FSC доступны полосы видеофильтра от 1 Гц до 3 МГц с шагом
1, 3, 10. Если выбраны стандартные настройки, то полоса видеофильтра будет
связана с полосой разрешения. Полоса видеосигнала равна полосе разрешения.
При изменении полосы разрешения прибор R&S FSC автоматически устанавливает
подходящую полосу видеофильтра. Это означает, что во многих случаях полосу
видеофильтра не требуется настраивать отдельно. При изменении полосы
разрешения полоса видеофильтра меняется автоматически.
Последовательность действий:
- Нажать клавишу BW.
АМ-сигнал
Сигнал огибающей
(видеосигнал)
Амплитуда
Постоянное
напряжение от
несущей
Переменное
напряжение
модуляции
ПЧ-сигнал
Время
Время
Амплитуда
