55

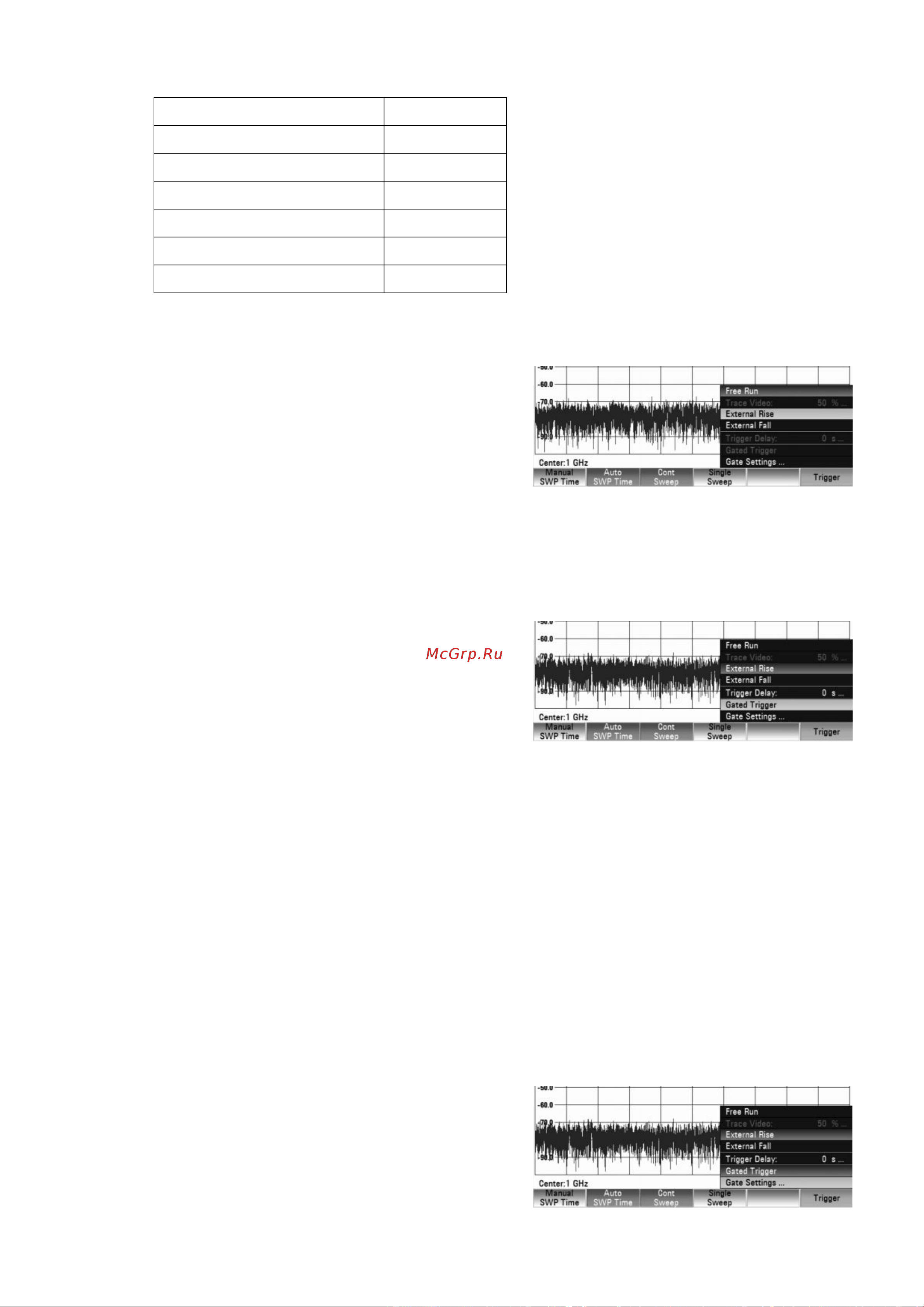

Т а б л и ц а 8.2
Задержка запуска (DELAY) Разрешение
от 0 до 1 мс 10 мкс
от 1 мс до 10 мс 100 мкс
от 10 мс до 100 мс 1 мс
от 100 мс до 1 с 10 мс
от 1 с до 10 с 100 мс
от 10 с до 100 с 1 с
Если включен режим внешнего запуска (EXTERNAL RISE или EXTERNAL FALL),
то может быть активирован режим стробируемой развертки.
-
Нажать клавишу
SW
EEP
.
- Нажать функциональную клавишу
TRIGGER.
- Выбрать пункт меню EXTERNAL RISE
или EXTERNAL FALL с помощью клавиш
курсора или поворотной ручки для того,
чтобы включить режим внешнего запуска.
- Подтвердить выбор нажатием клавиши ENTER или функциональной клавиши
TRIGGER.
Теперь, когда режим внешнего запуска
включен, может быть выбран режим
стробирования GATED TRIGGER.
- Снова нажать функциональную клавишу
TRIGGER.
- Выбрать пункт меню GATED TRIGGER
с помощью клавиш курсора или
поворотной ручки.
- Подтвердить выбор нажатием клавиши ENTER или функциональной клавиши
TRIGGER.
Режим стробируемой развертки будет активирован.
Для получения адекватных результатов время задержки и длительность строб-
сигнала должны быть установлены таким образом, чтобы измерение выполнялось в
интересующей области сигнала. Время развертки может быть модифицировано таким
образом, чтобы ось X соответствовала длительности сигнала, т.е. потребуется
установить время задержки и длительность строб-сигнала с большой точностью.
Время задержки строб-сигнала задает интервал времени между событием
запуска и началом фактического измерения. Длительность строб-сигнала задает
продолжительность измерения до момента его прекращения и ожидания следующего
строб-сигнала для возобновления измерения.
Для задания задержки и длительности строб-сигнала необходимо выполнить
следующие действия:
- Нажать функциональную клавишу
TRIGGER.
- Выбрать пункт меню GATE SETTINGS с
помощью клавиш курсора или
поворотной ручки.
- Подтвердить выбор нажатием ENTER.
