Откроется подменю функциональных клавиш для управления настройками

стробирования. Одновременно анализатор R&S FSC переключится во

временную область (нулевая полоса обзора), что будет показано на экране.

- Нажать функциональную клавишу

MANUAL SWP TIME и установить время

развертки таким образом, чтобы на

экране была видна исследуемая часть

сигнала.

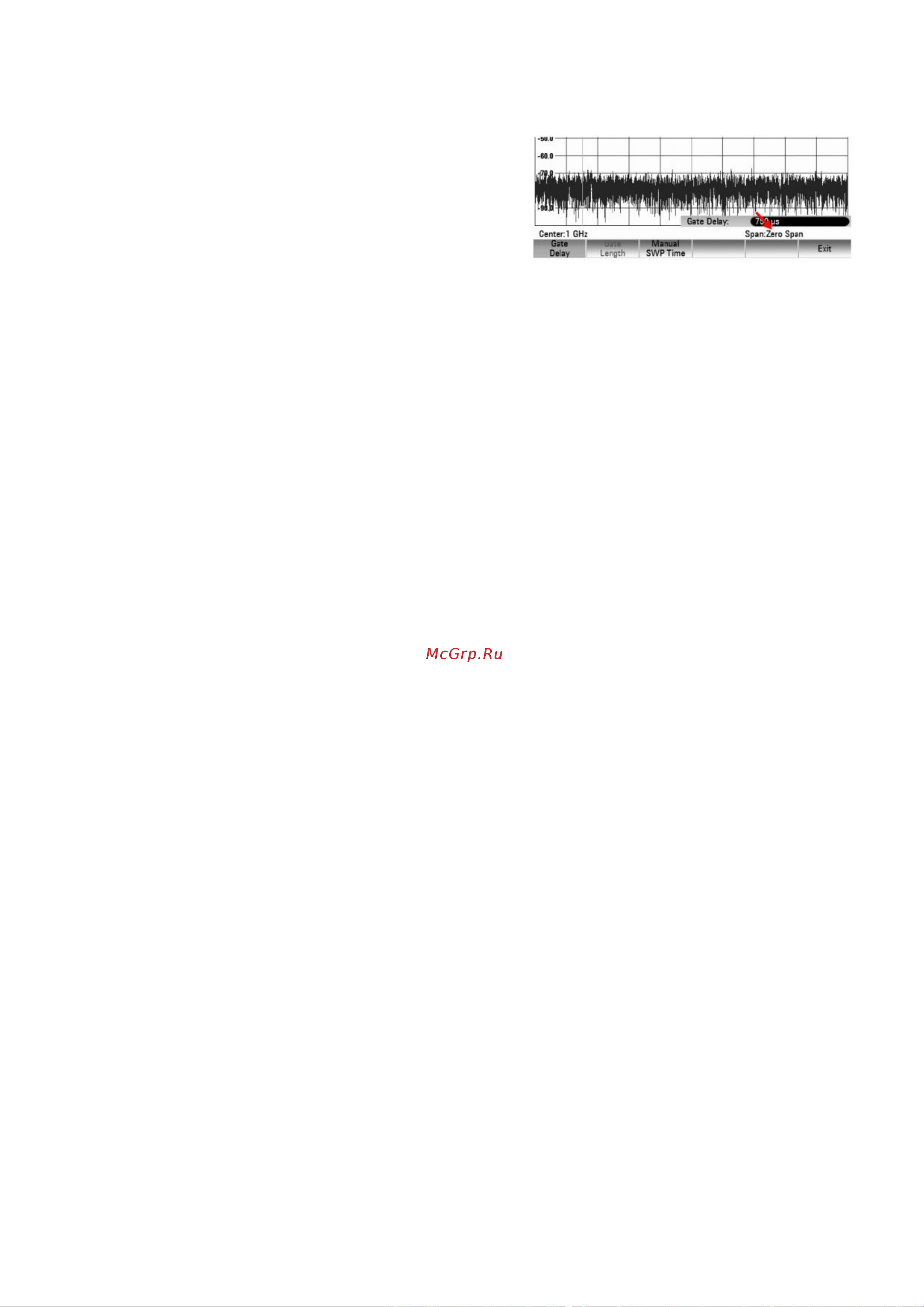

- Нажать функциональную клавишу

GATE DELAY для того, чтобы задать

момент времени начала измерения.

- Ввести требуемое время задержки с помощью цифровых клавиш, клавиш

курсора или поворотной ручки.

- Завершить ввод нажатием клавиши ENTER.

- Нажать функциональную клавишу GATE LENGTH и задать длительность

измерения до момента его окончания и начала следующего строб-сигнала.

Время задержки и длительность строб-сигнала показаны вертикальными

красными линиями в области диаграммы.

- После установки времени задержки и длительности строб-сигнала выйти из

меню настроек строб-сигнала нажатием функциональной клавиши EXIT.

Прибор R&S FSC вернется в режим анализа в частотной области при условии,

что этот режим был активен до настройки режима стробируемого запуска.

Исходная полоса обзора будет восстановлена. Прибор R&S FSC будет готов к

проведению измерений с точно заданным строб-сигналом.

8.8 Настройка кривых

Анализатор R&S FSC обеспечивает вывод на экран одной измерительной

кривой и одной опорной кривой из памяти.

8.8.1 Режим отображения кривой

Для кривой может быть выбран один из нескольких режимов отображения:

• CLEAR/WRITE

Режим перезаписи: кривая перезаписывается при каждой развертке. Данный

режим является стандартным.

• AVERAGE

Режим усреднения: берется среднее значение уровня по нескольким последова-

тельным кривым. По умолчанию, усреднение производится попиксельно, берется

скользящее среднее по десяти предыдущим кривым. Также можно самостоя-

тельно установить количество усреднений в диапазоне от 2 до 999. Хотя это поз-

волит, например, снизить влияние шума, но никак не повлияет на синусоидаль-

ные сигналы. Таким образом, режим усреднения полезно использовать для

отображения синусоидальных сигналов в непосредственной близости шума.

• MAX HOLD

Режим удержания максимума: кривая отображает максимальное значение,

которое было измерено вплоть до этого момента времени. Режим MAX HOLD

может быть отменен только при выборе другой настройки и при невозможности

сравнения пикселей кривой из новой настройки с пикселями кривой из

предыдущей настройки – например, при изменении полосы обзора. С помощью

функции MAX HOLD удобно проводить поиск импульсных сигналов в спектре

или максимумов флуктуирующих сигналов.
