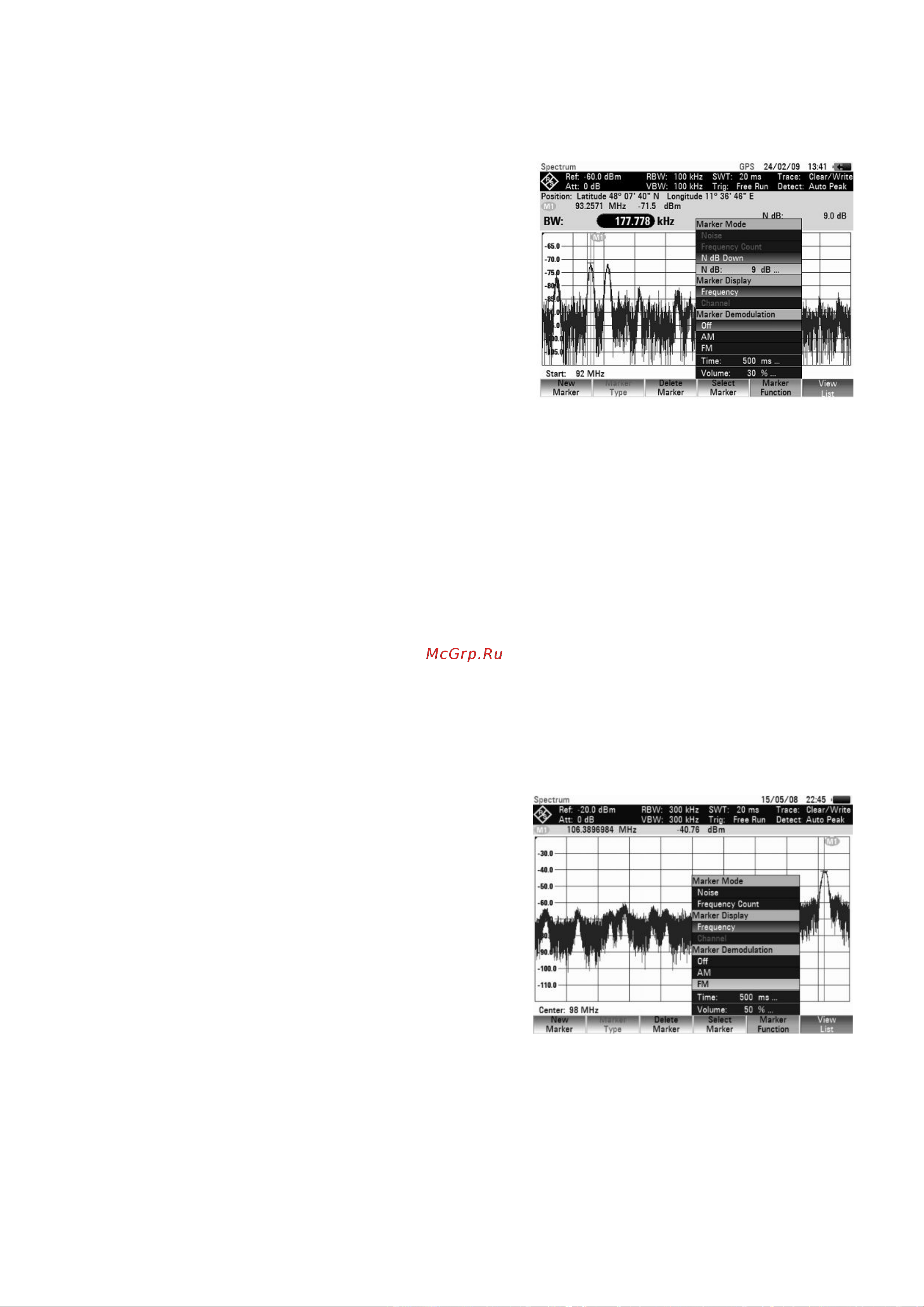

Отобразятся два временных маркера слева и справа от опорного маркера М1.

Также отобразится ширина полосы частот маркеров «n dB down» (в данном случае

88,889 кГц).

Положение временных маркеров также может быть отрегулировано.

- Нажать функциональную клавишу

MARKER FUNCTION.

- Используя поворотную ручку или

клавиши курсора, выбрать пункт меню N

DB DOWN: N DB….

Откроется поле ввода другого значения

в дБ (в данном случае 9 дБ).

- Завершить выбор значения «n dB down»

нажатием клавиши ENTER.

Повторно отобразятся временные

маркеры, на этот раз с более широкой

полосой частот (в данном случае 177,778 кГц).

8.9.5 Демодуляция НЧ

Анализатор R&S FSC оснащен демодулятором АМ- и ЧМ-сигналов для

контроля (качества) звуковых сигналов. Демодулированный сигнал звуковой частоты

(НЧ-сигнал) может быть прослушан с помощью наушников (поставляются в

комплекте с прибором). Наушники подсоединяются к 3,5 мм разъему в верхней части

прибора. Поскольку озвучивается неуправляемое видеонапряжение в случае АМ-

демодуляции, то рекомендуется установить опорный уровень таким образом, чтобы

уровень демодулируемого сигнала располагался рядом с опорным уровнем.

При проведении измерения спектра выполняется демодулирование сигнала на

частоте маркера для устанавливаемого периода времени. Развертка останавливает-

ся на частоте маркера на период демодуляции, а затем продолжается. Если

производятся измерения во временной области (полоса обзора = 0 Гц), то в приборе

выполняется непрерывная демодуляция.

Последовательность действий:

- Нажать клавишу MARKER.

- Нажать функциональную клавишу

MARKER FUNCTION.

Откроется подменю для настройки

параметров демодуляции. Если до этого не

был активирован ни один маркер, то выполня-

ется автоматическое включение маркера и

размещение его на максимуме кривой.

- Используя поворотную ручку или

клавиши курсора, выбрать нужный режим

демодуляции (AM или FM).

- Подтвердить выбор нажатием клавиши

ENTER.

П р и м е ч а н и е – При выборе режима НЧ-демодуляции шумовой маркер или маркер-

частотомер автоматически отключаются.

- Для ввода времени демодуляции выбрать пункт меню TIME... .

Установленное в данный момент время демодуляции отобразится в окне ввода

значения. Диапазон времени демодуляции составляет от 100 мс до 500 с. Если
