анализатор установлен в режим с нулевой полосой обзора, то настройка времени
демодуляции не учитывается, так как демодуляция выполняется непрерывно.
- Изменить время с помощью клавиш курсора или поворотной ручки, или ввести
время, используя цифровые клавиши, и подтвердить ввод нажатием клавиши
ENTER.
- Для настройки уровня громкости выбрать пункт меню VOLUME... и подтвердить
выбор нажатием клавиши ENTER.
Уровень громкости будет отображаться в окне ввода значения в %. Диапазон
уровней громкости лежит от 0% (очень низкая громкость) до 100% (полная громкость).
- Используя поворотную ручку или клавиши курсора, настроить громкость или
ввести значение громкости в %, используя цифровые клавиши.
- Подтвердить ввод нажатием клавиши ENTER.
8.10 Использование линий уровня
В дополнение к маркерам, для определения уровня отображаемого на экране
сигнала в анализаторе R&S FSC может использоваться отдельная горизонтальная
линия.
-
Нажать
клав
ишу
LINES
.
- Нажать функциональную клавишу
DISPLAY LINE.

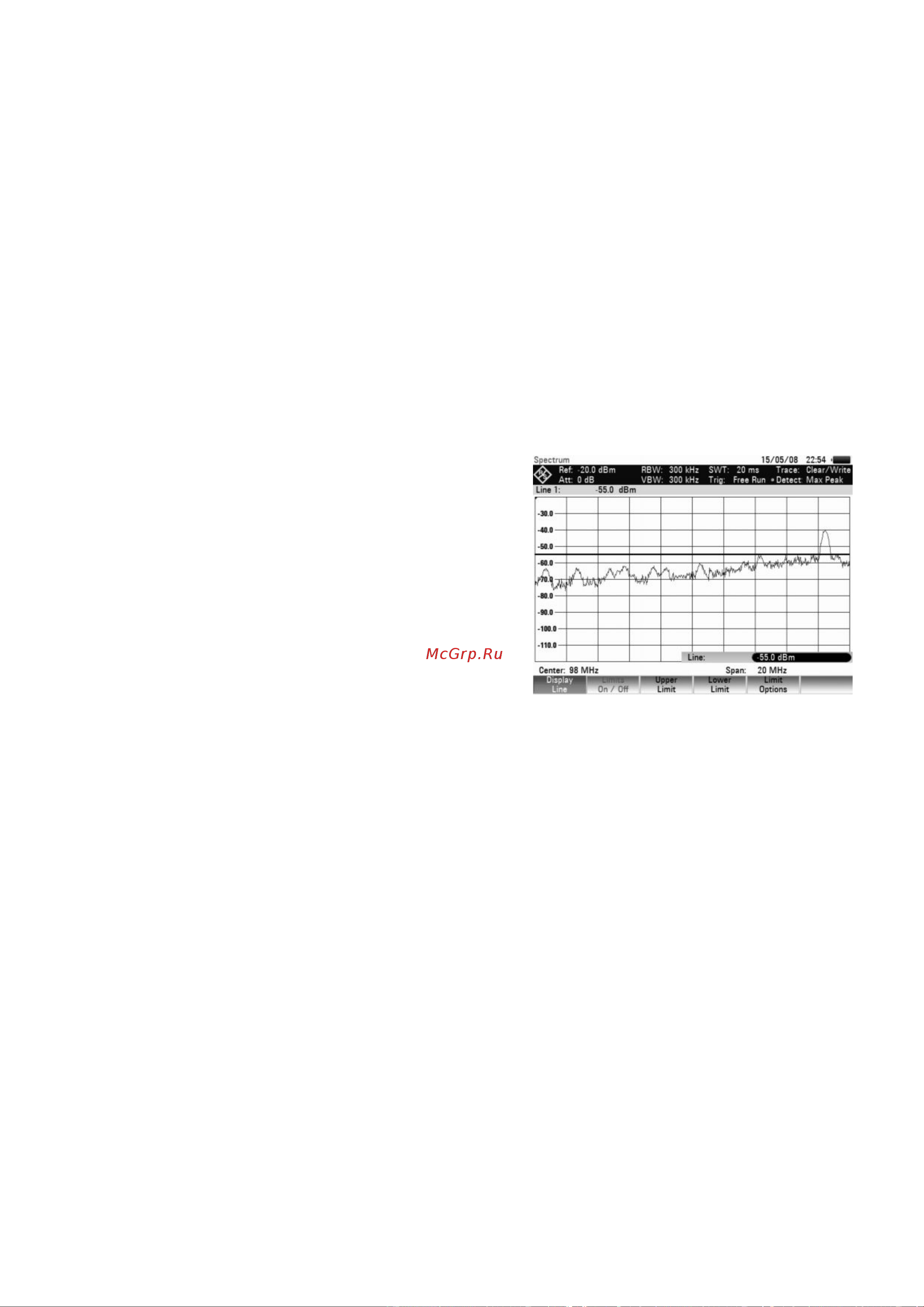

На экране отобразится горизонтальная
линия, проходящая через всю
измерительную диаграмму. Позиция
линии уровня по оси Y указана в верхнем
левом углу диаграммы («Line: -55.0 dBm»
на показанной справа диаграмме).
- Линию уровня можно перемещать по вертикали с помощью клавиш курсора или
поворотной ручки, или задать положение уровня с помощью цифровых клавиш.
- Завершить ввод нажатием клавиши ENTER.
Название функциональной клавиши DISPLAY LINE будет подсвечено зеленым
цветом, а поле ввода будет закрыто.
В отличие от маркеров, позиция линии уровня основана на пиксельном
представлении. Разрешение по оси Y, таким образом, зависит от установленного по
оси Y диапазона измерений. Для диапазона 100 дБ разрешение составляет 0,3 дБ.
При установке линии уровня с помощью поворотной ручки всегда используется шаг
разрешения по оси Y, например, 0,3 дБ для диапазона измерения уровня 100 дБ. С
другой стороны, клавиши курсора всегда перемещают линию на 10% от
отображаемого по оси Y диапазона. Таким образом, для быстрой установки линии
уровня рекомендуется сначала установить линию рядом с нужной позицией с
помощью клавиш курсора, а затем произвести точную настройку ее положения с
помощью поворотной ручки.
8.11 Использование предельных линий
Предельные линии используются для установки на экране границ уровней
зависимостей характеристик от времени и частоты; они не должны быть превышены.
Например, верхние границы допустимых значений паразитных частот или гармоник
испытуемого устройства (ИУ) отмечены предельными линиями. В приборе R&S FSC,
верхнее и нижнее предельное значение может быть предустановленно посредством
предельных линий. Таким образом, спектральные и уровневые характеристики во
