71
временной области (полоса обзора = 0 Гц) могут быть проверены или визуально на
экране, или автоматически, посредством контроля предельных ошибок.
Предельная линия состоит из, как минимум, двух, и, как максимум, 25 пар
значений (точек) по оси Х (частота, время или длина) и по оси Y (уровень). Прибор
R&S FSC соединяет отдельные точки прямыми линиями. Значения по оси Х могут
быть заданы в абсолютных (например, частота в МГц) или относительных единицах,
соотнесенных с центром измеренной кривой (например, центральной частотой).
Относительные единицы более предпочтительны, например, в случае измерения
выходных модулированных сигналов. Если центральная частота меняется, шаблон
экрана остается неизменным. Шкала по оси Y всегда имеет размерность дБ. В
случае линейного масштаба по оси Y (единицы измерения В или Вт) прибор
R&S FSC автоматически переключает соответствующие единицы измерения в дБ,
после того, как произошло включение предельной линии.
Предельные линии задаются с помощью управляющего ПО FSCView. Они
загружаются в память прибора R&S FSC через USB- или LAN-интерфейс.
Количество предельных линий, которое может храниться в памяти прибора R&S FSC,
зависит от объема остальных наборов данных в приборе (см. раздел «Сохранение и
загрузка настроек прибора и результатов измерений»).
Информация о создании предельных линий содержится в руководстве по
работе с ПО R&S FSCView.
Последовательность действий:
-

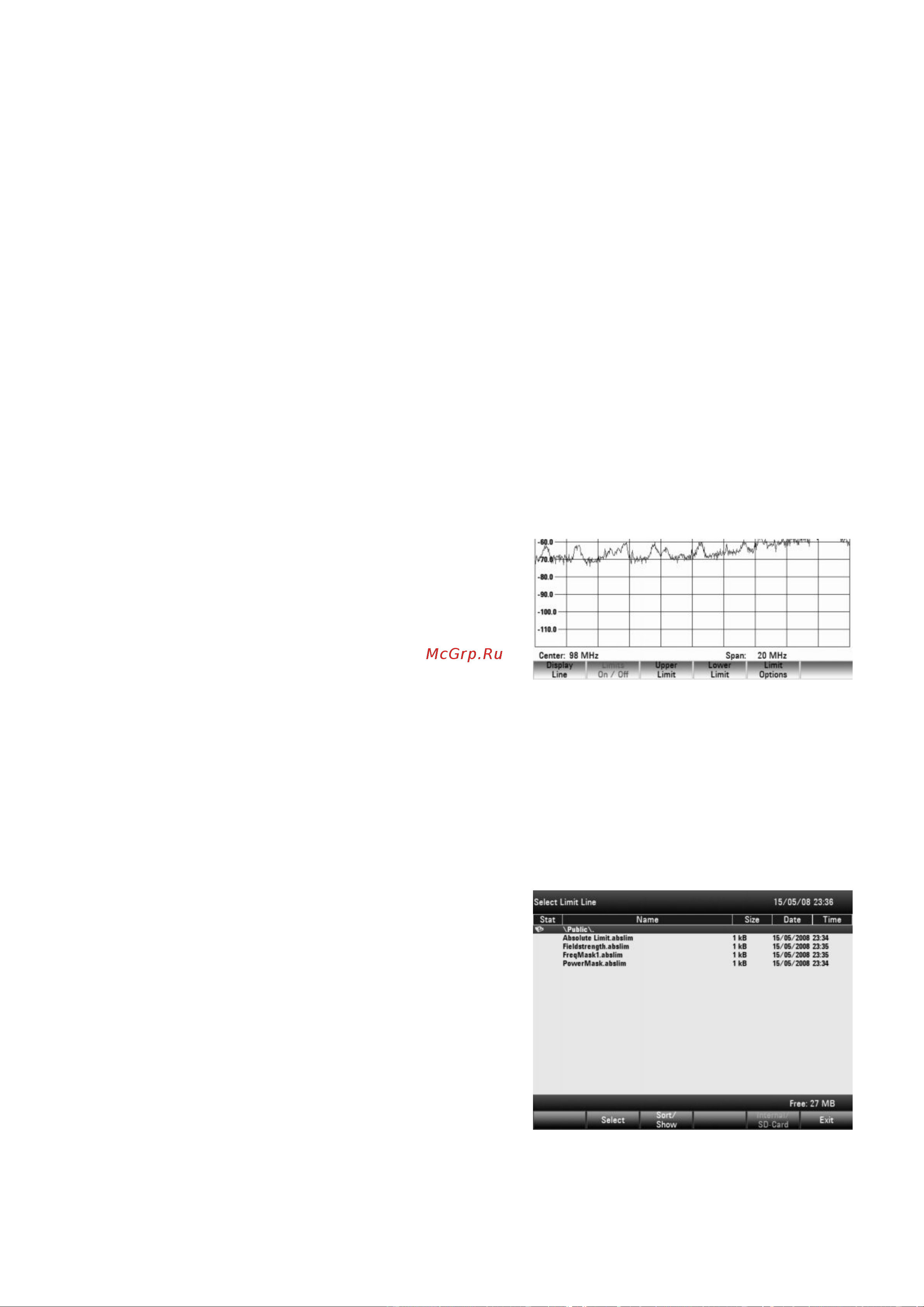

Нажать клавишу
LINES
.
Меню функциональной клавиши для
управления предельными линиями
отобразится на экране.
Прибор R&S FSC различает верхние предельные линии (UPPER LIMIT) и нижние
предельные линии (LOWER LIMIT). Производится проверка, превышает ли
измеренное значение верхнюю предельную линию или находится ниже нижней
предельной линии.
Предельные линии, сохраненные в приборе R&S FSC, могут быть использованы
для обозначения как верхнего, так и нижнего предельных значений.
- В зависимости от требуемого действия,
нажать функциональную клавишу
UPPER LIMIT или LOWER LIMIT.
На экране отобразится список доступных
предельных линий. Если включенные
предельные линии отсутствуют, то выделяется
первое значение из списка. Если в приборе
R&S FSC не сохранено ни одной предельной
линии, курсор переместится на папку '\Public\.'.
Единицы измерения предельной линии
должны совпадать с текущими единицами
измерения по оси X. Для определения линий,
совместимых с текущими настройками, можно
отобразить эти линии:
- Нажать функциональную клавишу SORT/SHOW.
- Выбрать пункт SHOW COMPATIBLE с помощью поворотной ручки или клавиш
курсора.
