- Подтвердить выбор нажатием клавиши ENTER.

Отобразятся только те предельные линии, которые совместимы с текущими

настройками прибора.

Для повторного отображения всех линий.

- Нажать функциональную клавишу SORT/SHOW.

- Выбрать пункт SHOW ALL с помощью поворотной ручки или клавиш курсора.

- Подтвердить выбор нажатием клавиши ENTER.

Расширение имени файла указывает, предназначены ли предельные линии для

абсолютной частоты, времени или расстояния (*.abslim) или они заданы

относительно центра оси X (*.rellim).

Включение предельной линии:

- Выбрать требуемую предельную линию из

списка посредством клавиш управления

курсором или поворотной ручкой.

- Нажать SELECT для включения

выбранной предельной линии.

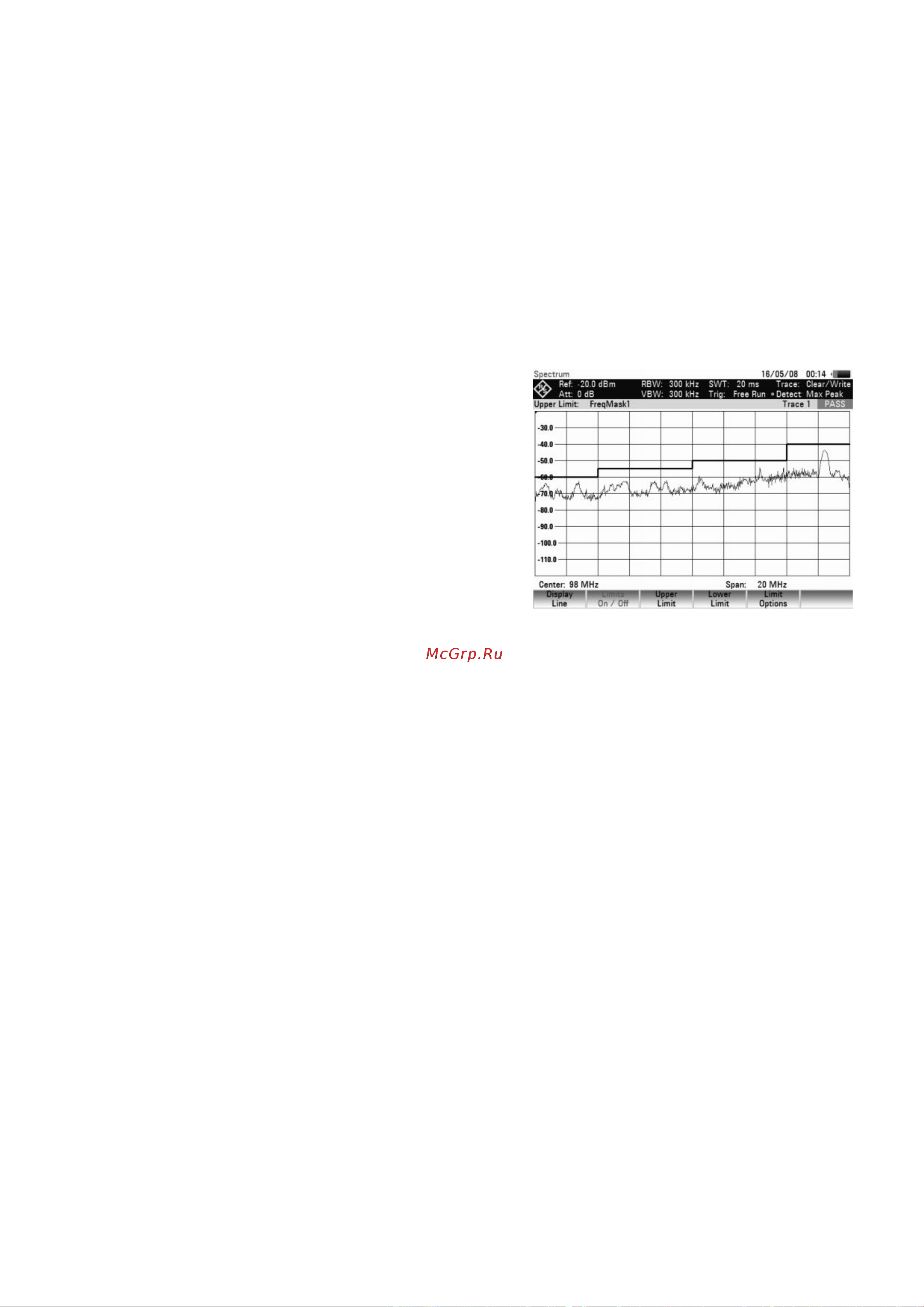

После того, как предельная линия была

включена, прибор R&S FSC возвращается в

текущее меню, а выбранная линия

отображается на графике. В таблице над

диаграммой также указаны имя и вид

предельной линии.

- Нажать функциональную клавишу EXIT

для закрытия списка предельных линий.

Выключение предельной линии:

- Нажать клавишу LINES.

- Нажать функциональную клавишу UPPER LIMIT или LOWER LIMIT.

- В меню выбрать пункт DESELECT LIMIT с помощью поворотной ручки или

клавиш курсора.

- Подтвердить выбор нажатием клавиши ENTER.

Все активные предельные линии могут быть также выключены функциональной

клавишей LIMITS ON/OFF.

8.11.1 Измерения с использованием предельных линий

Во время измерения прибор R&S FSC после каждого цикла развертки по

частоте проверяет кривую на превышение верхнего и нижнего предела. Если все

измеренные величины находятся внутри указанных пределов, то сверху

центральной области графика отображается сообщение «PASS». Даже если всего

одно измеренное значение (= точке (пикселю) кривой) превышает предельное

значение, отображается сообщение «FAIL».

Автоматический контроль пределов может быть выключен в любое время:

- Нажать функциональную клавишу LIMITS ON/OFF.

Все предельные линии будут выключены.

Включение звукового сигнала:

Помимо текстового сообщения (PASS / FAIL) о результатах контроля пределов,

для индикации нарушения пределов может использоваться звуковой сигнал.
