80
Для введенной полосы частот канала будет автоматически установлена
подходящая полоса обзора (полоса обзора = 5 x полоса частот канала) чтобы
гарантировать правильное измерение занимаемой полосы частот.
Минимальная полоса частот канала может быть установлена равной 2 кГц. При
попытке ввести меньшую полосу частот канала будет автоматически установлена
полоса 2 кГц.

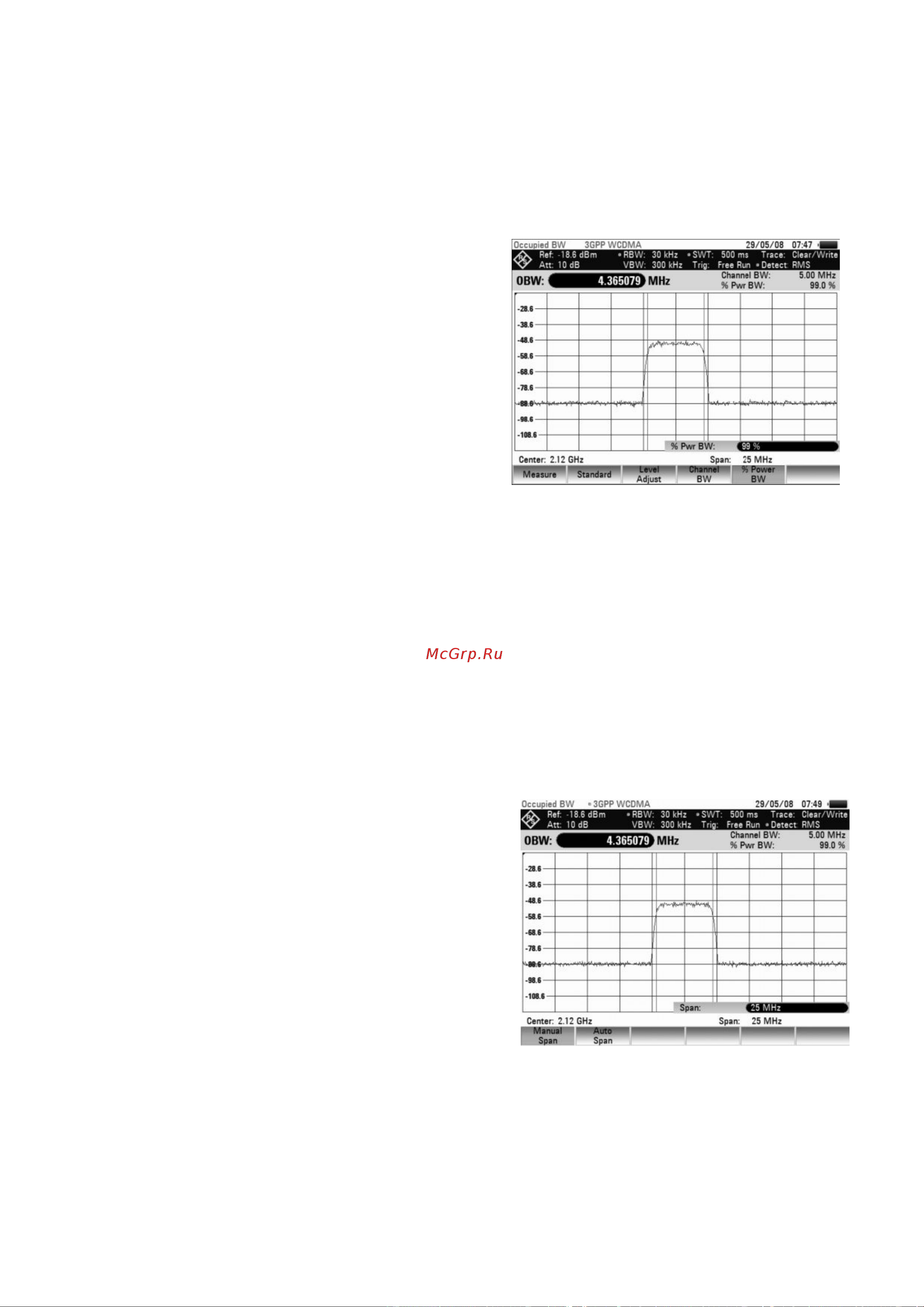

8.12.2.4 Ввод доли мощности для определения занимаемой полосы частот
-
Нажать клавишу
MEAS
.
- Нажать функциональную
клавишу % POWER BW.
Откроется поле для ввода доли
мощности от общей мощности во всей
полосе обзора, который задает
занимаемую полосу частот (процент от
общей мощности). На экране отобразится
текущее значение настройки.
- Используя поворотную ручку или
клавиши курсора, изменить значение
процента или ввести значение с
помощью цифровых клавиш.
- Подтвердить ввод нажатием клавиши ENTER или функциональной
клавиши % POWER BW.
На экране отобразится занимаемая полоса частот для указанного процента от
общей мощности.
8.12.2.5 Изменение полосы обзора
Полоса обзора, установленная автоматически, позволяет получать
оптимальные результаты измерений. Тем не менее, в некоторых случаях требуется
выбор большей полосы обзора. Например, в случае, когда в области, находящейся
за пределами автоматически установленной полосы разбора содержатся
компоненты сигнала, которые необходимо включить в измерение.
Последовательность действий:
-
Нажать клавишу
SPAN
.
Функциональная клавиша AUTO SPAN
становится активной, при этом устанав-
ливается оптимальная полоса обзора
для измерения мощности в канале.
- Нажать функциональную клавишу
MANUAL SPAN.
Откроется поле ввода для установки
полосы обзора.
- Используя цифровые клавиши, ввести
новую полосу обзора и завершить ввод
нажатием клавиши подходящих единиц
измерения, или
- Изменить полосу обзора с помощью поворотной ручки или клавиш курсора и
завершить ввод нажатием клавиши ENTER.
Наибольшая допустимая полоса обзора для измерения мощности в канале в
десять раз больше полосы частот канала. При больших полосах обзора результат
измерения мощности в канале был бы слишком неточен, поскольку точек кривой,
попадающих в измеряемый канал, было бы слишком мало.
