- Нажать функциональную клавишу AUTO SPAN для повторной установки

оптимальной полосы обзора.

8.12.3 Измерение мощности TDMA-сигналов

При использовании методов TDMA (Time Division Multiple Access –

многостанционный доступ с временным разделением каналов), например, в

системах GSM-связи, канал делится между несколькими пользователями. Каждому

пользователю назначается отдельный период времени или таймслот.

Измерительная функция TDMA POWER анализатора R&S FSC позволяет измерять

мощность в отдельных таймслотах. Это измерение, выполняемое во временной

области (при нулевой полосе обзора). Измерение мощности начинается по сигналу

внешнего запуска или по видеосигналу.

Для предотвращения некорректного измерения мощности во временной

области убедитесь, что весь сигнал находится внутри выбранной полосы

разрешения. Если полоса разрешения слишком узкая, то выводимое на экран

значение мощности будет меньше фактического значения.

Последовательность действий:

Нажать клавишу

MEAS

- Нажать функциональную клавишу

MEASURE.

Откроется меню измерительных

функций.

- Используя поворотную ручку или

клавиши курсора, выбрать функцию

TDMA POWER.

- Подтвердить выбор нажатием

клавиши ENTER или функциональной

клавиши MEASURE.

На экране отобразятся функциональные клавиши для конфигурирования

измерения мощности во временной области.

(1) Стандарт связи

(2) Показания мощности

(3) Пределы измерения

(4) Уровень запуска

(5) Время измерения

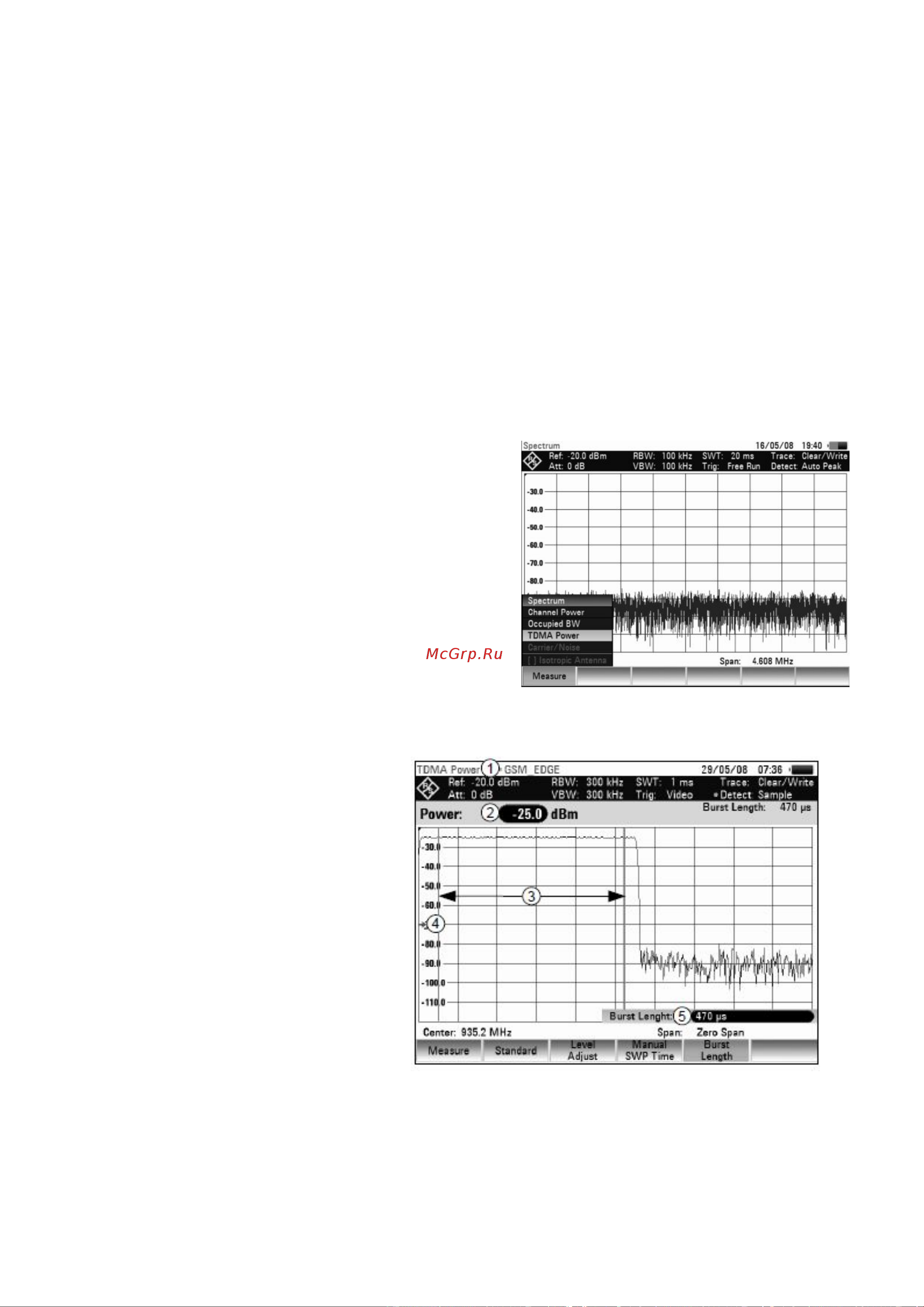

Рисунок 8.5 – Вид экрана при измерении мощности TDMA-сигналов

8.12.3.1 Выбор стандарта связи

При включении функции в анализаторе R&S FSC автоматически выбирается

стандарт GSM/EDGE. Выбираются все стандартные настройки и измерение

мощности по пакетным сигналам GSM или EDGE дает верный результат.
