С помощью управляющего ПО R&S FSCView могут быть созданы и загружены в
анализатор через интерфейс USB или LAN дополнительные стандарты. Количество
стандартов, которое может храниться в памяти прибора R&S FSC, зависит от
объема остальных наборов данных в приборе (см. раздел «Сохранение и загрузка
настроек прибора и результатов измерений»).
Информация о создании и редактировании конфигураций содержится в
руководстве по работе с ПО R&S FSCView.
8.12.3.2 Настройка длительности пакетного сигнала
Длительность пакетного сигнала (пачки импульсов) – это время измерения, в
течение которого анализатор R&S FSC производит измерение мощности. Может
быть выбрано значение, меньшее или равное времени развертки.

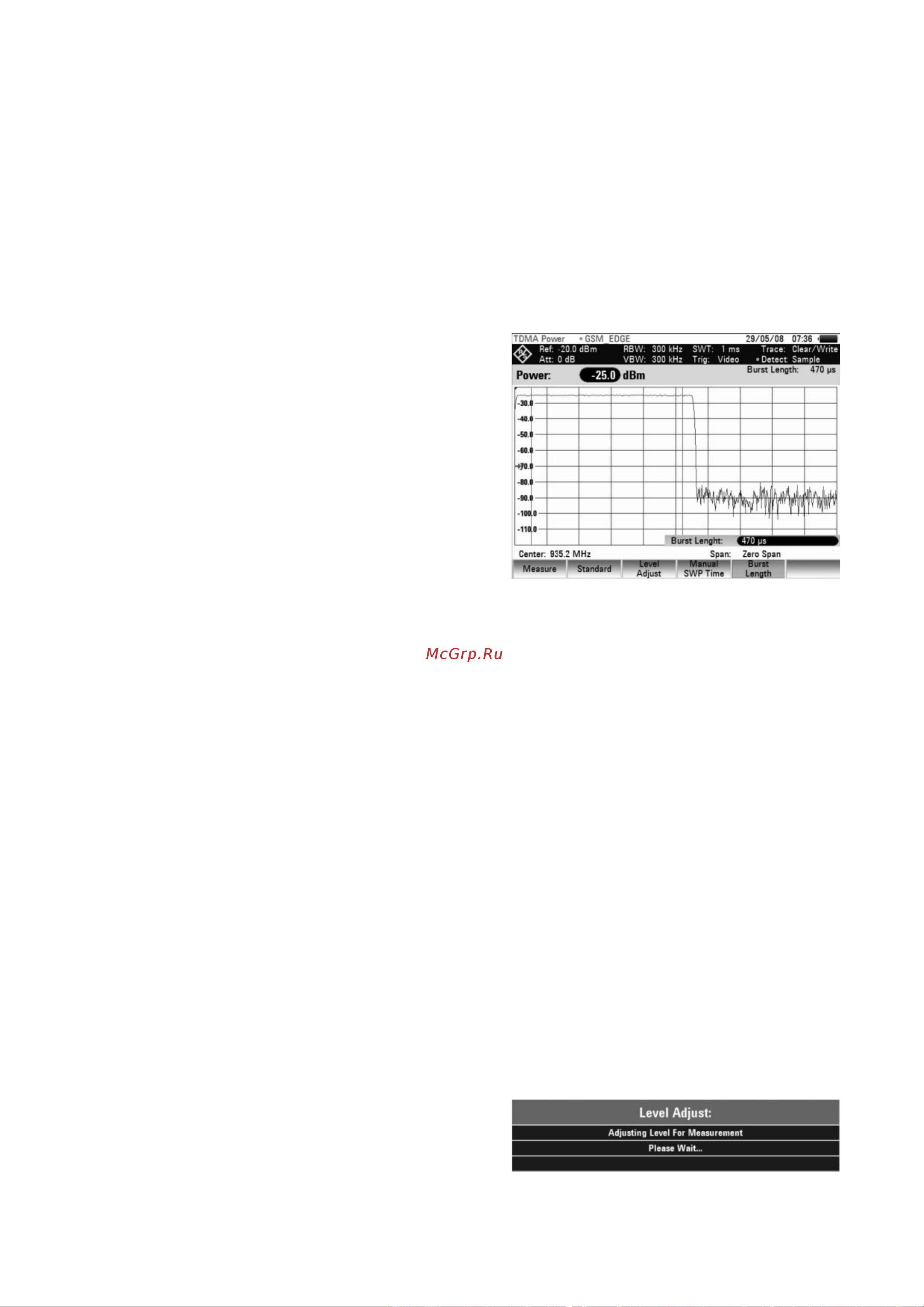

- Нажать функциональную клавишу
BURST LENGTH.
Откроется поле ввода значения
длительности пакета.
- Используя цифровую клавиатуру,
ввести новое время измерения и
завершить ввод указанием соответс-
твующих единиц измерения или
- Используя поворотную ручку или
клавиши курсора, изменить время
измерения и подтвердить выбор
нажатием клавиши ENTER.
Измерение мощности будет проводиться по введенному значению.
Если введенное время измерения превышает время развертки, то анализатор
R&S FSC устанавливает длительность пакетного сигнала равной времени развертки.
В случае если необходимо установить большее время измерения, сначала
требуется увеличить время развертки.
Минимальная длительность пакетного сигнала соответствует одному пикселю
кривой (= время развертки / 631).
8.12.3.3 Установка опорного уровня
Для получения максимально возможного динамического диапазона для
пакетных сигналов необходимо устанавливать минимальный опорный уровень.
Если этого не сделать, то анализатор R&S FSC будет перегружен
измерительным сигналом, если его максимальный уровень превысит максимальный
опорный уровень. Поскольку применение фильтра разрешения осуществляется в
цифровом виде после АЦП, то в зависимости от выбранной полосы разрешения
уровень сигнала на АЦП может быть выше, чем уровень, отображаемый на
измерительной кривой.
Для предотвращения перегрузки АЦП сигнал должен измеряться при самой
широкой полосе разрешения и полосы видеофильтра с помощью пикового детектора.
Тогда максимум кривой определит положение оптимального опорного уровня.
Процедура автоматической настройки уровня прибора R&S FSC обеспечит
автоматическое определение оптимального опорного уровня.
-
Нажать клавишу
AMPT
.
- Нажать функциональную клавишу
LEVEL ADJUST.
Начнется измерение для определения оптимального опорного уровня.
