83
При измерении используется полоса разрешения 3 МГц, полоса видеофильтра
3 МГц и пиковый детектор. После завершения автоматического измерения в приборе
R&S FSC будет установлен оптимальный опорный уровень.
8.12.3.4 Индикация мощности
Показания мощности и выбранной длительности пачки импульсов выводятся в
верхней части измерительной диаграммы («Power: nn.nn dBm»).
8.12.3.5 Настройка запуска
Обычно сигнал запуска требуется для выполнения измерений пакетных
(импульсных) сигналов. В состоянии со стандартными настройками в анализаторе
R&S FSC используется видеосигнал запуска, соответствующий уровню 50% по оси Y
измерительной диаграммы. Если импульс, для которого будет выполняться
измерение, пересечет 50%-ную точку запуска, то запуск будет выполнен по
переднему фронту импульса.
Если запуска не происходит, необходимо настроить уровень запуска таким
образом, чтобы измерение запускалось по фронту импульса. В противном случае
измерение выполняться не будет.
Если испытуемое устройство (ИУ) обеспечивает выдачу сигнала запуска, то для
выполнения измерения может быть использован режим внешнего запуска.

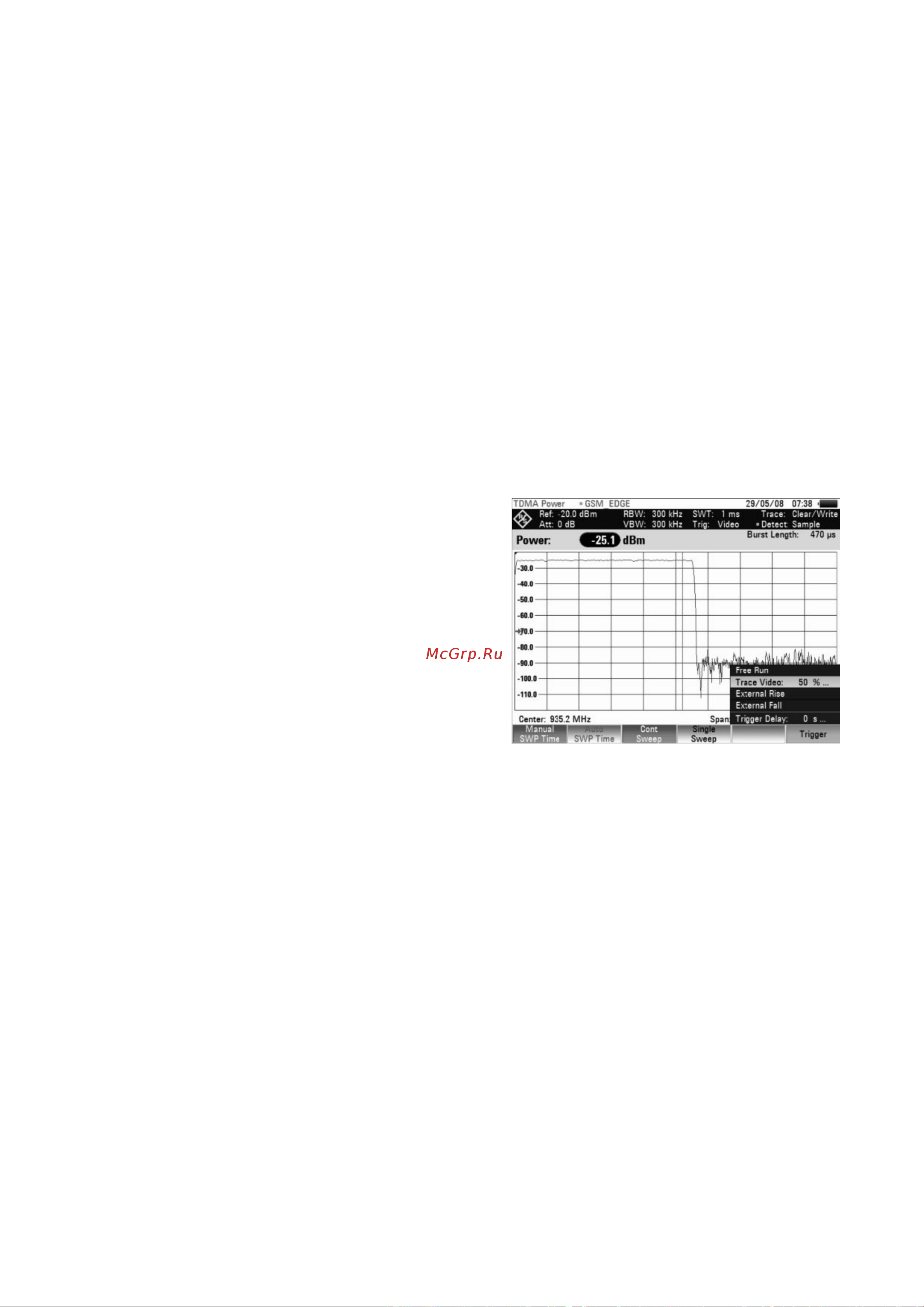

- Соединить выход сигнала запуска ИУ
с входом сигнала запуска анализатора
R&S FSC.
- Нажать клавишу SWEEP.
- Нажать функциональную клавишу
TRIGGER.
- Выбрать пункт меню EXTERNAL RISE
или EXTERNAL FALL (запуск по перед-
нему или заднему фронту) с помощью
поворотной ручки или клавиш курсора.
- Подтвердить выбор нажатием
клавиши ENTER или функциональной
клавиши TRIGGER.
Выбрать соответствующую задержку запуска для размещения пакетного
сигнала в окне измерения.
- Нажать функциональную клавишу TRIGGER.
- Нажать функциональную клавишу DELAY... .
- Используя поворотную ручку выбрать пункт меню TRIGGER DELAY и
подтвердить выбор нажатием клавиши ENTER.
- Используя цифровые клавиши, ввести соответствующую задержку запуска и
завершить ввод нажатием клавиши единиц измерения, или
- Используя поворотную ручку или клавиши курсора, настроить задержку запуска
так, чтобы пакетный сигнал TDMA находился внутри вертикальных линий, опре-
деляющих диапазон измерения, и завершить ввод нажатием клавиши ENTER.
8.12.4 Измерение коэффициента утечки мощности ACLR
Измерение коэффициента утечки мощности в соседний канал ACLR (Adjacent
Channel Leakage Ratio) является методом измерения мощности более чем одного
канала передачи, а также, оценки мощности в соседних (или альтернативных) с
передающим каналах. Измерительная функция ACLR позволяет производить
измерения в соответствии с конкретной конфигурацией канала, например, с особым
стандартом радиосвязи.
