84
Начало измерения:
- Нажать клавишу MEAS.
- Нажать функциональную клавишу MEAS MODE.
Откроется подменю выбора функций измерения.
- Используя поворотную ручку или клавиши курсора,
выбрать пункт меню ACLR.
- Подтвердить выбор нажатием клавиши ENTER
или функциональной клавиши MEAS MODE.
Функция измерений ACLR работает по тому же принципу, что и функция измере-
ния мощности в канале, при которой определяется спектр внутри канала, используя
малую полосу разрешения частоты по сравнению с шириной полосы канала. Помимо
ширины полосы канала для определения ACLR -измерения также используется
разнос каналов, ширина полос соседних каналов и разнос соседних каналов.
Анализатор R&S FSC способен производить измерения для 12 несущих и 12 соседних
каналов с каждой стороны от несущего канала. При измерении более одного несущего
или соседнего канала анализатор R&S FSC показывает мощность каждого канала в
таблице, приведенной внизу таблицы маркера. Сам канал выделен красными (каналы
передачи) или зелеными (соседние каналы) вертикальными линиями.

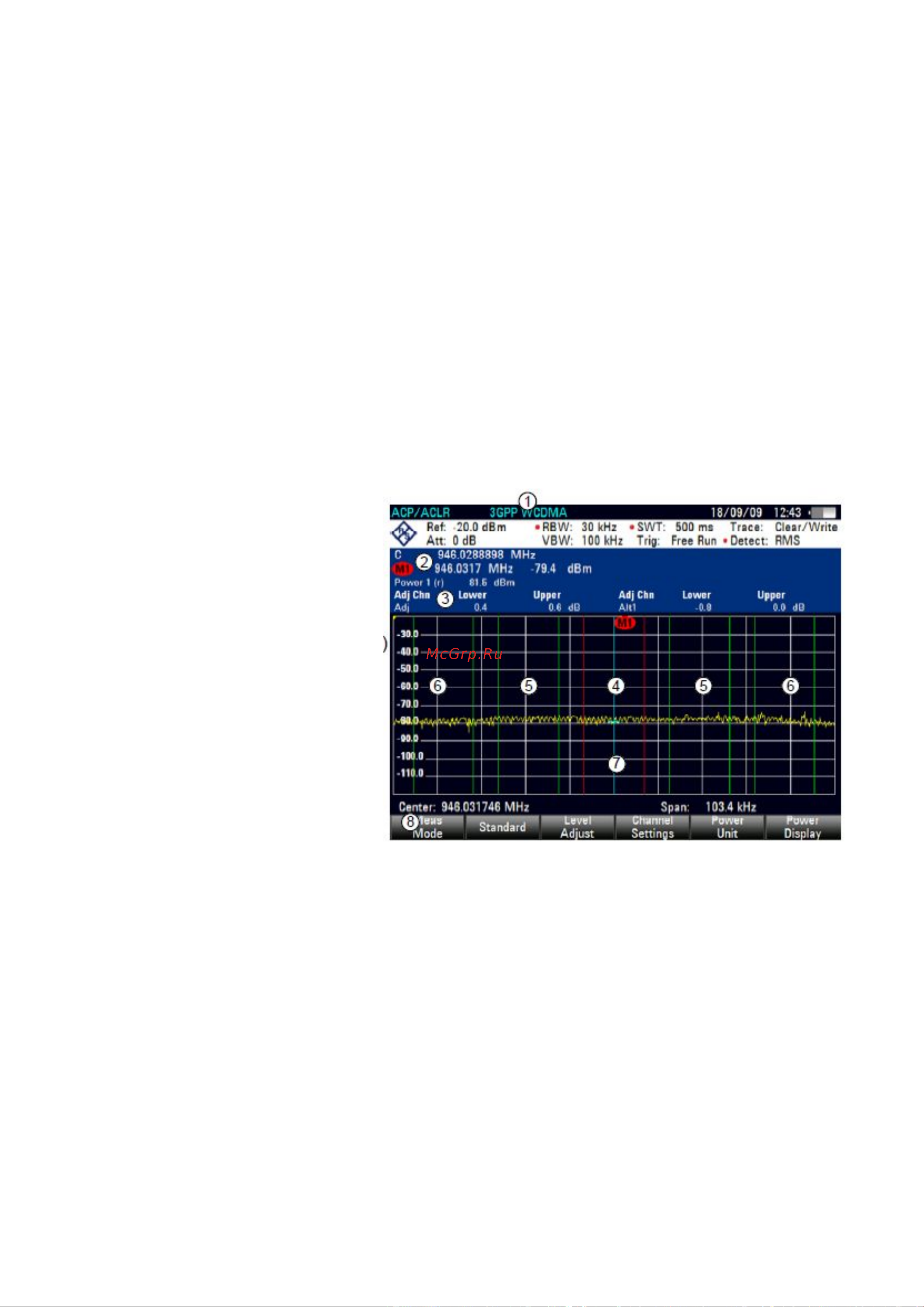

(1) Стандарт связи
(2) Информация маркера
(3) Информация канала
(4) Канал передачи
(красная линия)
(5) Соседний канал
(зеленая линия)
(6) Альтернативный
канал (зеленая линия)
(7) Маркер (голубая
линия)
(8) Меню функции
измерения ACP
Рисунок 8.6 – Вид экрана при измерении мощности в соседнем канале
Предварительно определенные стандарты те же, что и для измерения
мощности канала (3GPP WCDMA, cdmaOne и CDMA2000 1x системы). Тем не менее,
пользовательские канальные настройки могут быть введены для работы
анализатора R&S FSC с другими системами связи. Пользователь может задать
настройки напрямую в анализаторе R&S FSC или при помощи ПО R&S FSCView.
При изменении настроек необходимо убедиться в том, что при рассмотрении
следующих пунктов получены верные результаты:
Опорный уровень:
Необходимо убедиться в том, что анализатор R&S FSC не перегружен, т.к.
мощность измеряется с меньшей полосой разрешения в сравнении с шириной
полосы сигнала. Как и в случае измерения мощности в канале, для автоматического
установления оптимального опорного уровня следует использовать
функциональную клавишу ADJUST LEVEL.
