(1) Стандарт связи

(2) Информация маркера

(3) Список SEM

(4) Результат проверки

предела

(5) Спектральная маска

излучения

(красная линия)

(6) Кривая (желтая линия)

(7) Маркер

(голубая линия)

(8) Меню функции

измерения SEM

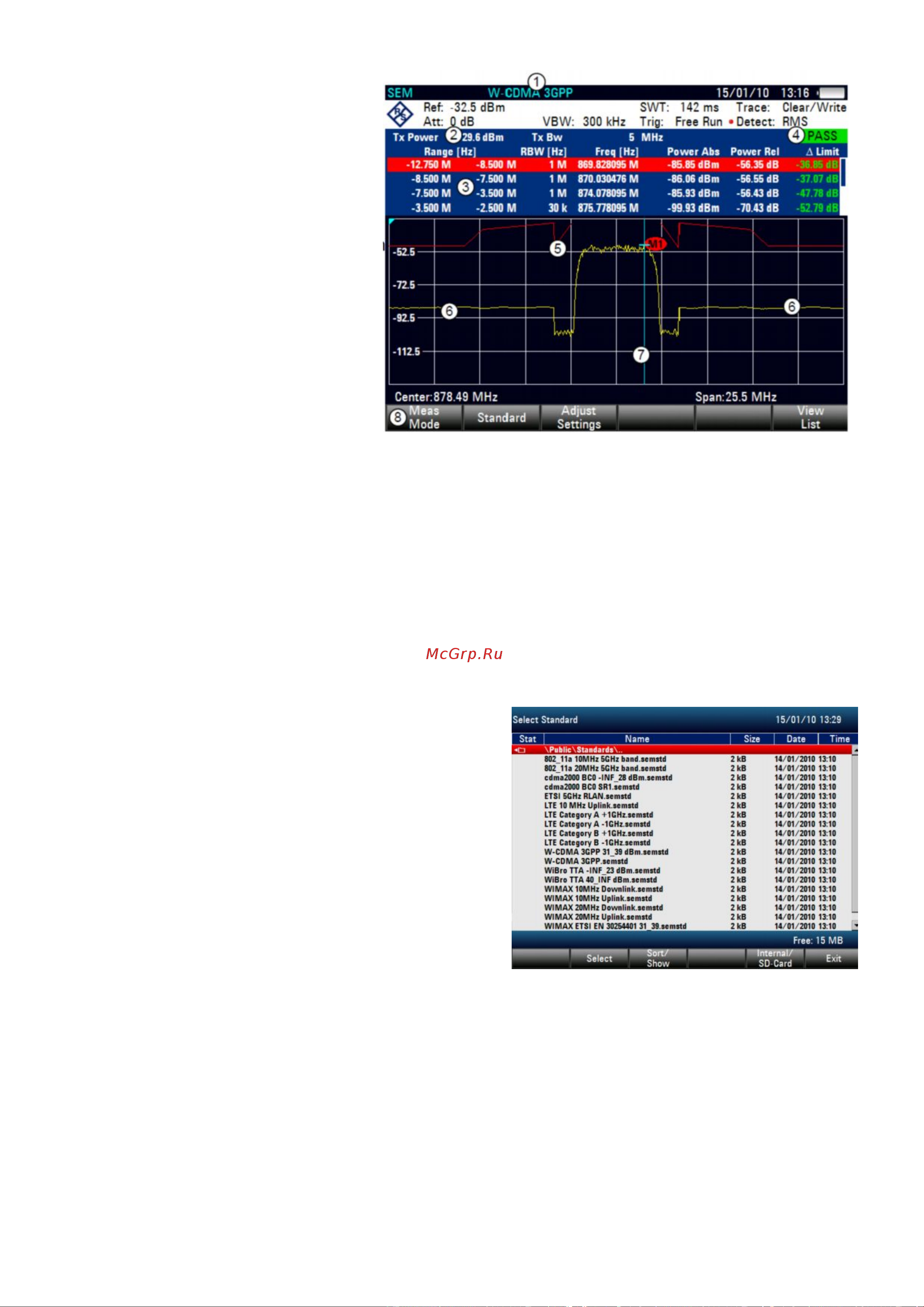

Рисунок 8.7 – Вид экрана при измерении спектральной маски излучения

8.12.5.1 Выбор стандарта связи

В анализаторе R&S FSC предусмотрено несколько предварительно настроенных

стандартов для измерения спектральной маски излучения. Также пользователь

может сам изменить настройки анализатора R&S FSC или создать новые стандарты с

помощью ПО R&S FSCView.

8.12.5.1.1 Загрузка стандартных настроек

В R&S FSC уже предусмотрено несколько предварительно настроенных

стандартов. Также могут быть определены и сохранены пользовательские

конфигурации с помощью ПО R&S FSCView.

- Нажать функциональную клавишу

STANDARD.

Откроется диалоговое окно со всеми

доступными стандартами связи.

- Используя поворотную ручку или

клавиши курсора, выбрать

необходимый стандарт.

- Подтвердить выбор нажатием

клавиши ENTER или функциональной

клавиши STANDARD.

Произойдет установка выбранного

стандарта. Оптимальная полоса обзора,

полоса разрешения, полоса видеофильтра,

время развертки и детектор для установлен-

ного стандарта выбираются автоматически.

8.12.5.1.2 Создание стандартов с помощью ПО R&S FSCView

С помощью управляющего ПО R&S FSCView могут быть созданы и загружены в

анализатор через интерфейс USB или LAN дополнительные стандарты. Количество

стандартов, которое может храниться в памяти прибора R&S FSC, зависит от

объема остальных наборов данных в приборе (см. раздел «Сохранение и загрузка

настроек прибора и результатов измерений»).
