Информация о создании и редактировании конфигураций содержится в
руководстве по работе с ПО R&S FSCView.
8.12.5.2 Оптимизация настроек измерения
После выбора стандарта связи и подачи сигнала на прибор R&S FSC настройки
измерения могут быть оптимизированы во избежание перегрузки анализатора.
- Нажать функциональную клавишу ADJUST SETTINGS.
Опорный уровень и полоса обзора будут настроены автоматически.
8.12.5.3 Просмотр результатов в таблице

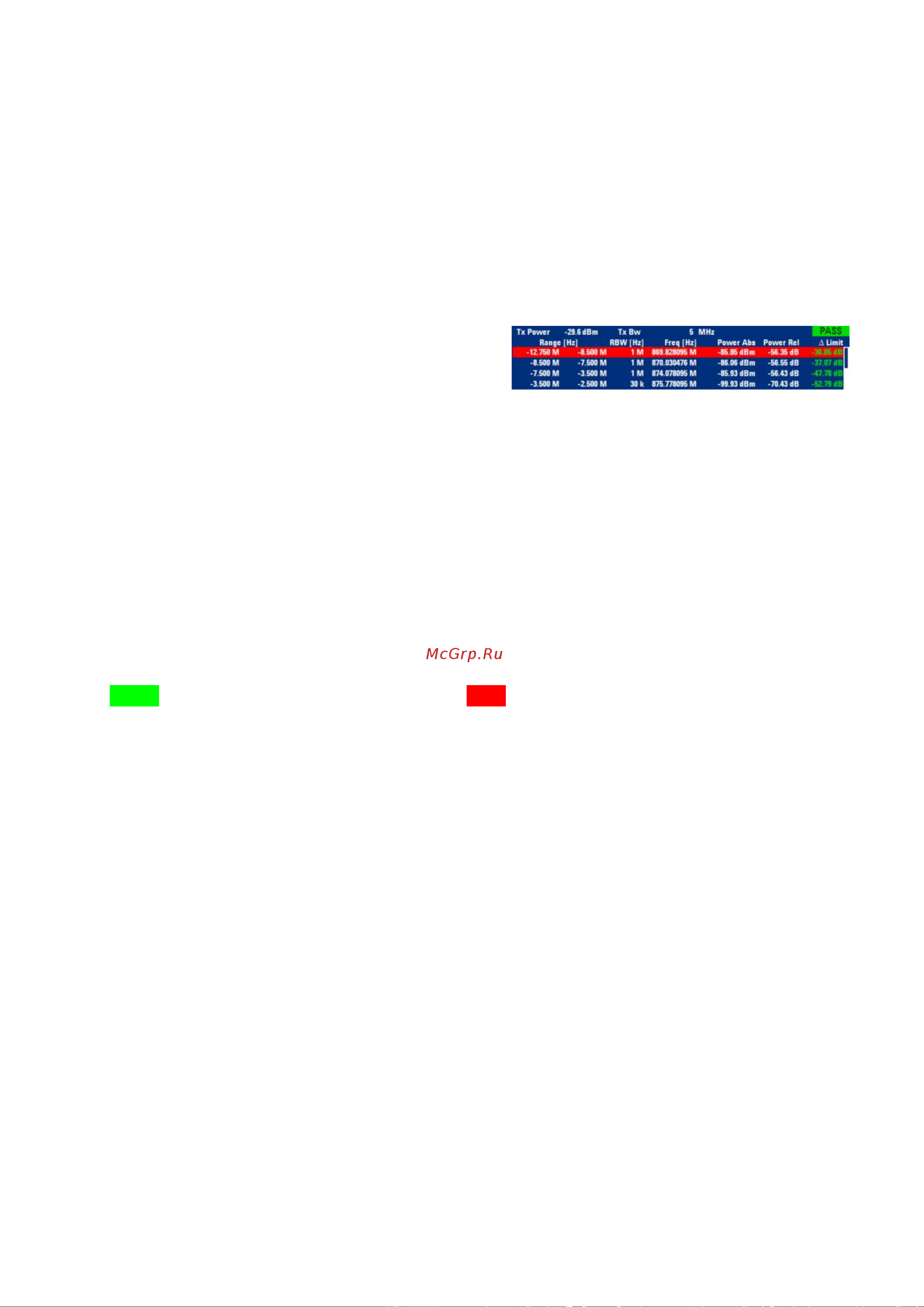

Для отображения результатов измерений в числовом формате на экран может
быть выведена специальная таблица.
- Нажать функциональную клавишу
VIEW LIST.
Над измерительной диаграммой будет
отображен список с результатами
измерений.
Если список содержит более четырех записей, то для просмотра остальных
результатов можно прокручивать список с помощью поворотной ручки или клавиш
курсора. Прокрутка осуществляется только при отсутствии активных полей ввода.
Список содержит следующую информацию:
Мощность передачи (Tx Power)
Уровень мощности канала передачи.
Полоса передачи (Tx Bandwidth)
Полоса частот канала передачи.
Информация о нарушении пределов (PASS / FAIL)
Если сигнал находится в пределах спектральной маски, выводится сообщение
PASS, в противном случае – сообщение FAIL.
Диапазон в Гц (Range [Hz])
Диапазон частот. Первое число – начальная частота, второе – конечная частота
каждого из заданных диапазонов частот. Символ, указанный после числа обозначает
используемые единицы измерения (k = кГц, M = МГц, G = ГГц).
Полоса разрешения в Гц (RBW [Hz])
Полоса разрешения, которая используется для измерений в соответствующем
диапазоне частот.
Частота в Гц (Freq [Hz])
Абсолютная мощность (Power Abs)
Абсолютное значение пиковой мощности в соответствующем диапазоне частот.
Относительная мощность (Power Rel)
Значение пиковой мощности относительно канальной мощности опорного канала.
Расстояние от предела (Δ Limit)
Минимальное расстояние от предельной линии до кривой в соответствующем
диапазоне частот. Отрицательные или нулевые значения указывают на то, что
проверка пределов маски SEM пройдена, положительные значения указывают на
нарушение пределов.
8.12.6 Измерение коэффициента нелинейных искажений
Функция измерения коэффициента нелинейных гармонических искажений
обеспечивает удобный способ идентификации гармонических составляющих
