испытуемого устройства. Помимо графического отображения гармоник в данном

режиме также вычисляется и отображается коэффициент нелинейных искажений

THD (Total Harmonic Distortion).

Измерение коэффициента нелинейных искажений может выполняться и в

частотной области (полоса обзора >0), и во временной области (полоса обзора = 0).

При запуске измерения прибор производит поиск первой гармоники сигнала (сигнала

с наивысшим уровнем) в заданном диапазоне частот. Затем границы по оси частот

подстраиваются таким образом, чтобы были видны все гармоники. В режиме с

нулевой полосой обзора центральная частота не изменяется.

Начало измерения:

Наж

ать клавишу

MEAS

- Нажать функциональную клавишу

MEAS MODE.

Откроется подменю выбора функций

измерения.

- Используя поворотную ручку или

клавиши курсора, выбрать пункт меню

HARMONIC DISTORTION.

- Подтвердить выбор нажатием клавиши ENTER

или функциональной клавиши MEAS MODE.

Поиск гармоник начинается сразу после выбора функции измерения коэффици-

ента нелинейных искажений. После выбора функции прибор автоматически подберет

настройки для отображения на экране выбранного количества гармоник (стандартное

значение равно 2).

(1) Список гармоник

(2) Значение коэффициента

нелинейных искажений

в %

(3) Значение коэффициента

нелинейных искажений

в дБ

(4) Кривая

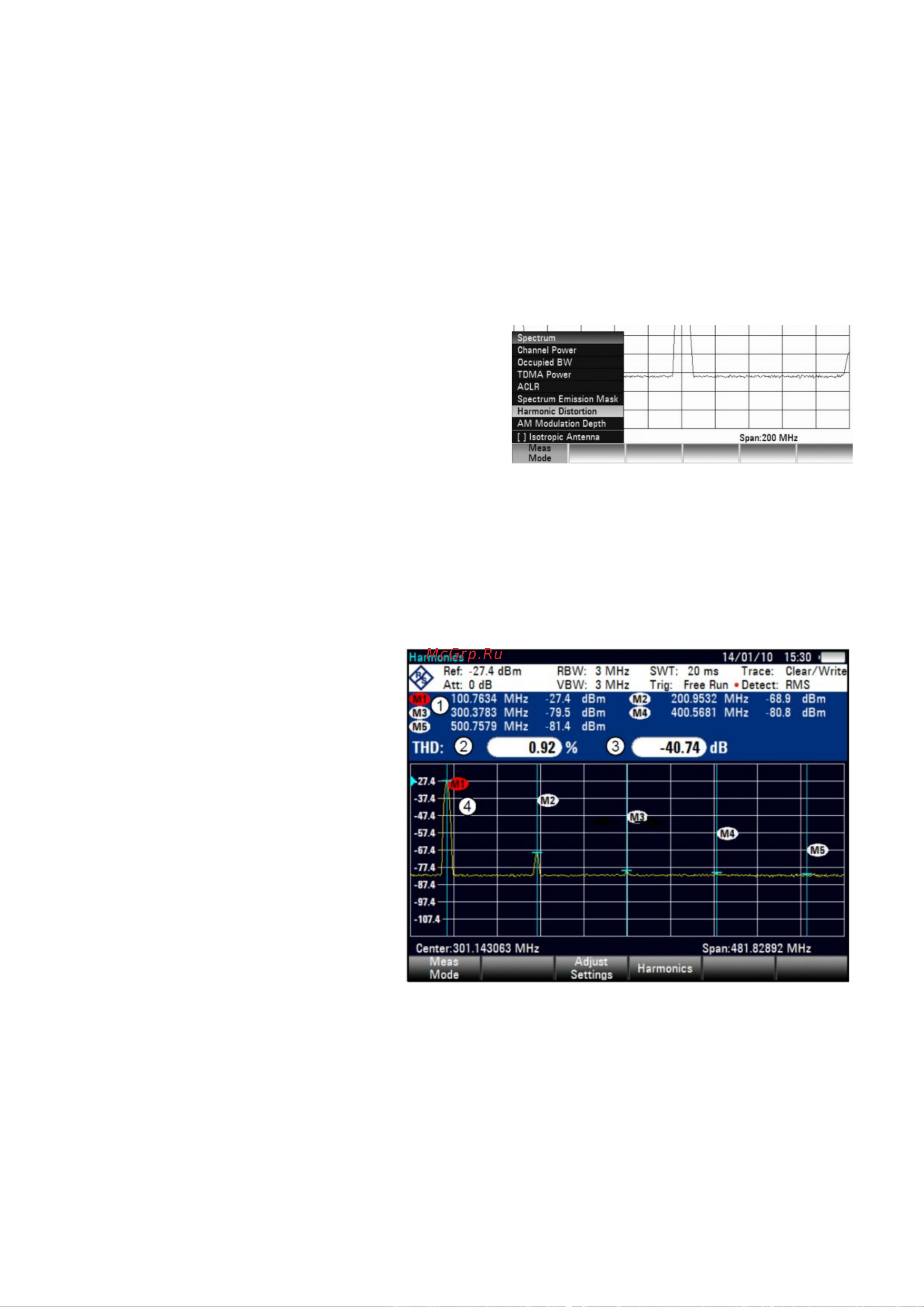

Рисунок 8.8 – Вид экрана при измерении коэффициента нелинейных искажений
