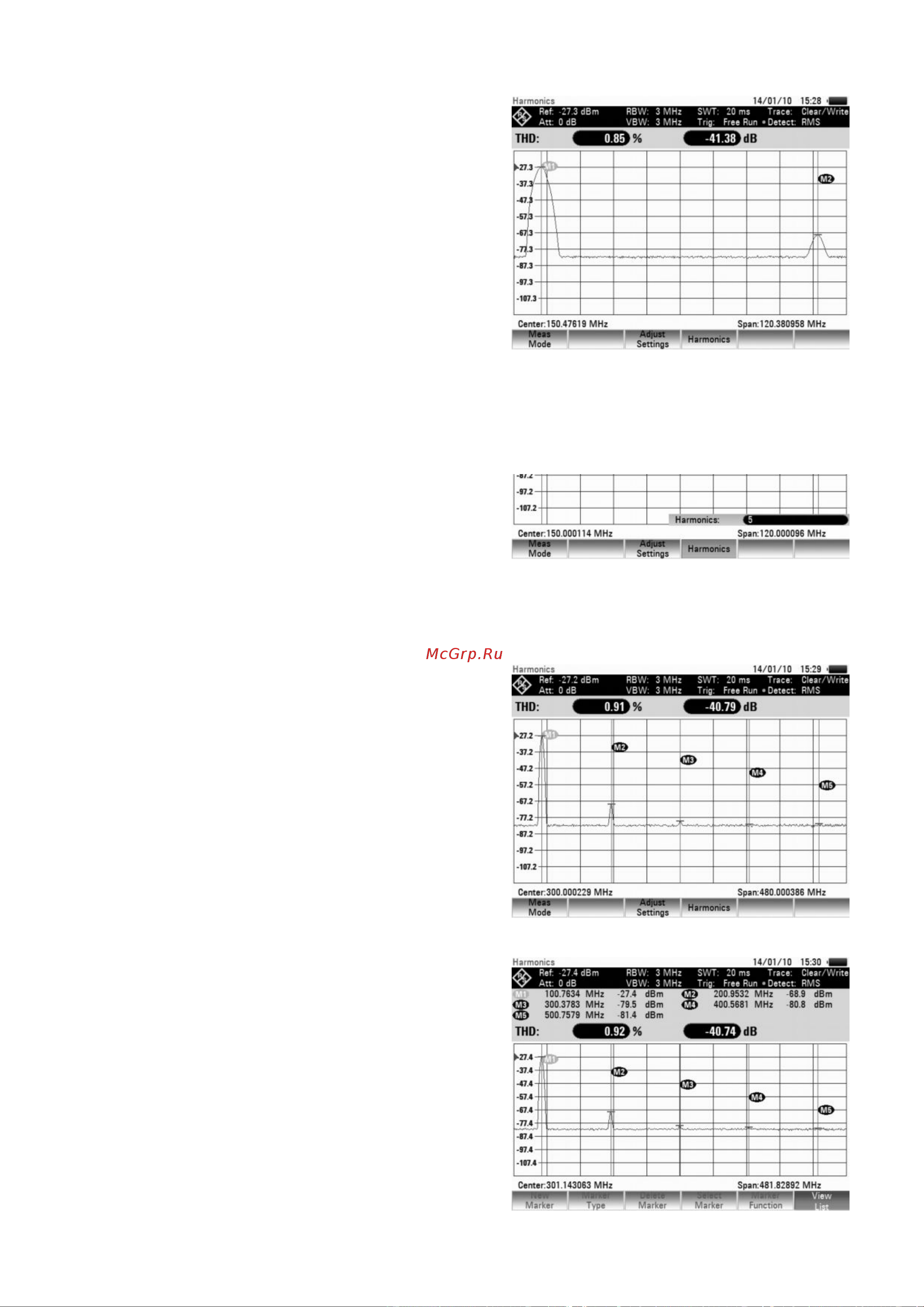

Определение количества гармоник

По умолчанию в анализаторе спектра

R&S FSC показываются сигнал и его первая

гармоника. Каждая гармоника индицируется

с помощью маркера, который размещен в

позиции данной гармоники (здесь, маркеры

М1 и М2). Следует заметить, что все

установленные маркеры являются

обычными маркерами, которые показывают

абсолютные значения частот гармоник.

Одновременно в приборе производит-

ся расчет значений коэффициента

нелинейных искажений THD, результат

которого отображается в поле над

измерительной диаграммой. Значения

выводятся как в %, так и в дБ.

При необходимости увидеть более одной гармоники (прибор позволяет

отображать до шести гармоник) выполнить следующие действия:

- Нажать функциональную клавишу

HARMONICS.

- В открывшемся поле ввести

количество гармоник, которое

требуется отобразить.

- Подтвердить ввод нажатием ENTER или функциональной клавиши HARMONICS.

Маркеры будут помещены на остальные гармоники даже в том случае, если они

будут лежать за пределами отображаемого диапазона.

- Нажать функциональную клавишу

ADJUST SETTINGS.

Опорный уровень, центральная

частота и полоса обзора будут

автоматически подобраны таким

образом, чтобы в области диаграммы

были видны все гармоники.

Вывод на экран списка гармоник

Для просмотра точных значений частот

гармоник на экран может быть выведен

список маркеров, в котором указаны

значения координат каждого маркера.

- Нажать клавишу MKR.

- Нажать функциональную клавишу

VIEW LIST.

На экран будет выведен список

маркеров, содержащий значения для

каждой из гармоник.
