8.12.7 Измерение коэффициента модуляции АМ-сигналов

Функция измерения коэффициента модуляции АМ-сигналов выполняет анализ

сигналов с амплитудной модуляцией и вычисление коэффицента модуляции по

результатам измерений. Следует иметь в виду, что функция правильно работает

только для АМ-сигнала.

Начало измерения:

Нажать клавишу

MEAS

- Нажать функциональную клавишу

MEAS MODE.

Откроется подменю выбора функций

измерения.

- Используя поворотную ручку или

клавиши курсора, выбрать пункт меню

AM MODULATION DEPTH.

- Подтвердить выбор нажатием клавиши ENTER

или функциональной клавиши MEAS MODE.

После запуска измерения на кривую помещается три маркера. Первый маркер

помещается в позицию с максимальным уровнем мощности. Подразумевается, что

позиция с таким уровнем соответствует несущему колебанию. Второй и третий

маркеры представляют собой дельта-маркеры. Они располагаются симметрично – на

пиковых значениях справа и слева от несущей.

По умолчанию для редактирования своих координат доступен дельта-маркер №2.

При перемещении этого дельта-маркера в другую позицию, другой дельта-маркер

будет сдвинут на такое же расстояние относительно обычного маркера. Следует

иметь в виду, что данное действие выполняется только при перемещении дельта-

маркера №2 (D2). При перемещении дельта-маркера №3 (D3) позицию изменит

только данный маркер.

По значениям маркеров производится расчет коэффициента модуляции АМ-

сигнала. Коэффициент модуляции – это отношение между значениями мощности

опорного и дельта-маркеров. Если значения мощностей двух боковых полос не

одинаковы, используется их среднее значение.

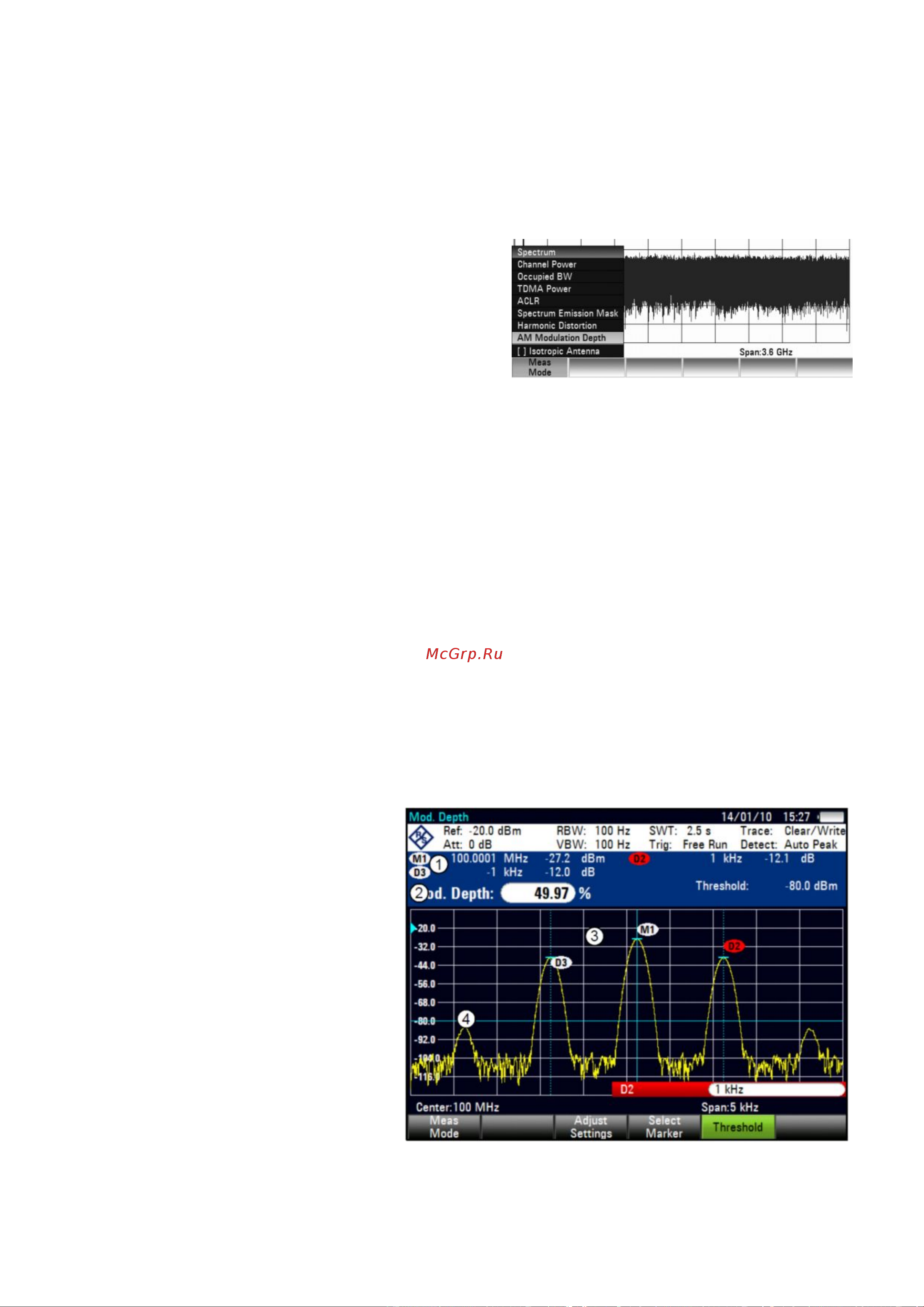

(1) Список маркеров

(2) Значение коэффициента

модуляции

(3) Кривая

(4) Пороговая линия

Рисунок 8.9 – Вид экрана при измерении коэффициента модуляции АМ-сигнала
