Установка порогового уровня

Имеется возможность установки порогового уровня, определяющего

минимальный уровень мощности, который может иметь сигнал. Если мощность

сигнала лежит ниже данного порога, то установки маркеров не производится, а

значит, и не производится вычисления коэффициента модуляции.

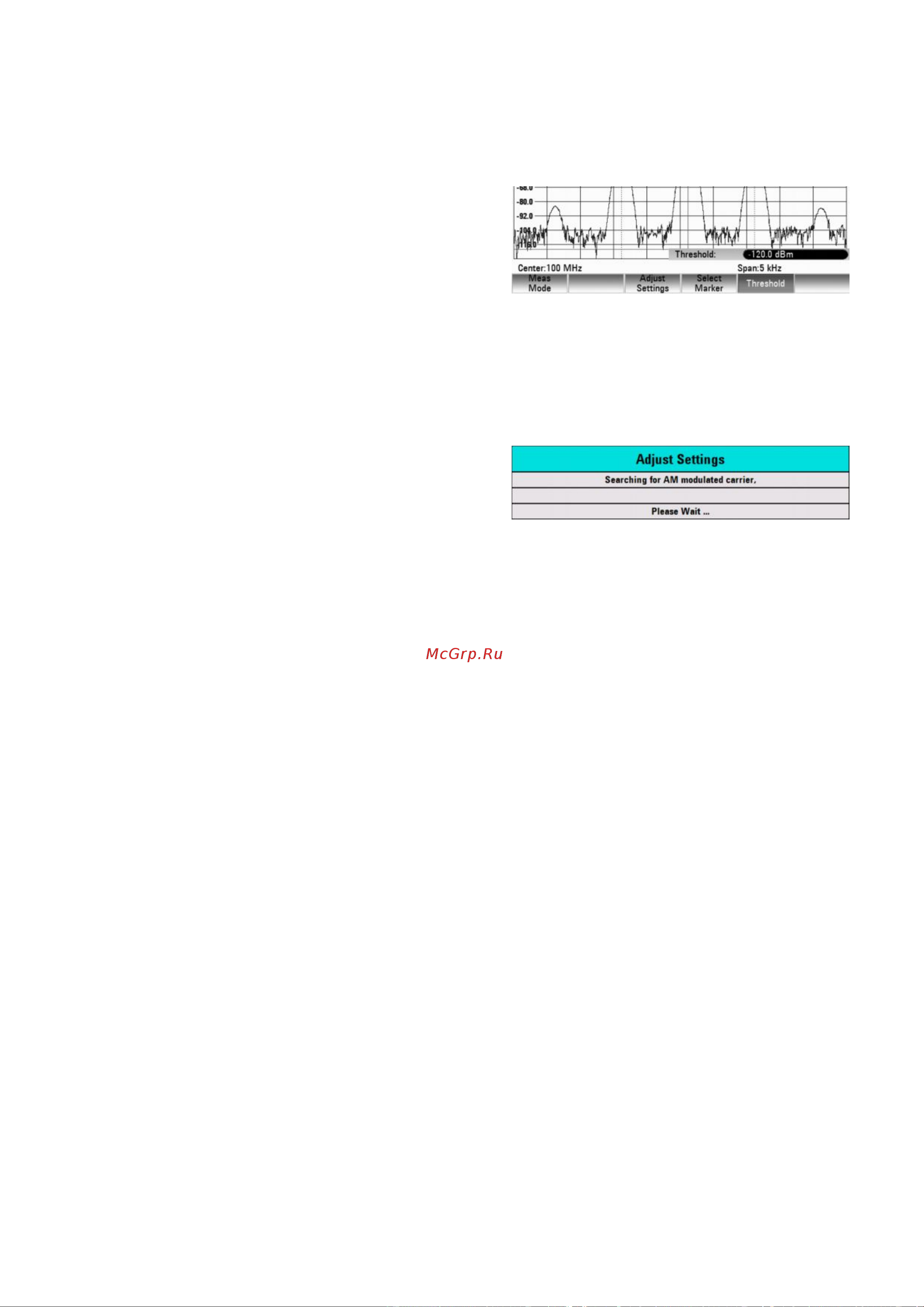

- Нажать функциональную клавишу

THRESHOLD.

- В открывшемся поле ввести

требуемое значение порогового

уровня и подтвердить ввод нажатием

клавиши ENTER.

Пороговый уровень отображается в виде горизонтальной синей линии в

области диаграммы.

Оптимизация настроек измерения

Для получения наилучших результатов можно воспользоваться автоматической

процедурой регулировки настроек, содержащейся в анализаторе R&S FSC.

- Нажать функциональную клавишу

ADJUST SETTINGS.

Будет выполнен один цикл развертки

и повторен поиск пиковых значений

для трех маркеров.

Вывод на экран списка маркеров

Для просмотра точных значений частоты несущей и частот боковых полос на

экран может быть выведен список маркеров, в котором указаны значения координат

каждого маркера.

- Нажать клавишу MKR.

- Нажать функциональную клавишу VIEW LIST.

На экран будет выведен список маркеров, содержащий значения уровней и

частот для несущей и боковых полос.

8.13 Измерение параметров четырехполюсников с помощью следящего

генератора

Только для моделей R&S FSC со следящим генератором (порядковый номер

1314.3006.13, 1314.3006.16).

Анализатор спектра R&S FSC может быть дополнительно оснащен следящим

генератором для измерения характеристики передачи четырехполюсника или

коэффициентов отражения двухполюсников и четырехполюсников. Частота сигнала

на выходе следящего генератора равна текущей частоте анализатора R&S FSC.

Номинальный выходной уровень может быть выбран в диапазоне от 0 до -50 дБмВт

с шагом 1 дБ.

Характеристика передачи четырехполюсника может быть определена

напрямую путем соединения входа испытуемого устройства (ИУ) с выходом

следящего генератора и выхода ИУ с ВЧ-входом анализатора спектра R&S FSC.
