98
-
Нажать
клавишу MODE.
- Нажать функциональную клавишу
NETWORK ANALYZER.
В анализаторе спектра R&S FSC
включается следящий генератор и
открывается меню его
функциональной клавиши. Тем не
менее, настройки частоты и уровня из
режима анализа спектра остаются
неизменными.
Меню функциональной клавиши следящего генератора содержит
функциональные клавиши для калибровки измерения передаточной характеристики.
Калибровка необходима, т.к. уровень на выходе следящего генератора не равен
значениям, определенным в таблице, а также зависит от частоты. В качестве метода
калибровки в приборе R&S FSC используется нормирование.
При выборе нормирования выполняется одно опорное измерение на
соответствующем порту или между двумя портами. Например, с помощью такого
опорного измерения может быть достаточно точно скомпенсирована АЧХ
подсоединенного кабеля. При этом нет необходимости в проведении полной
калибровки, отнимающей много времени.
Если измерение характеристик передачи производится для четырехполюсника,
то калибровка учитывает характеристики передачи измерительной установки и АЧХ
следящего генератора и корректирует измерения полученными поправочными
данными.
(1) Отображение результата
(2) Режим измерения
(3) Опорный уровень 0 дБ
(4) Строка состояния
- S-матрица
- Состояние калибровки
- Формат измерения
(5) Окно кривой
(6) Выбор режима измерения
(7) Выбор процедуры калибровки
(8) Выбор отображения результата
(9) Выбор формата измерения

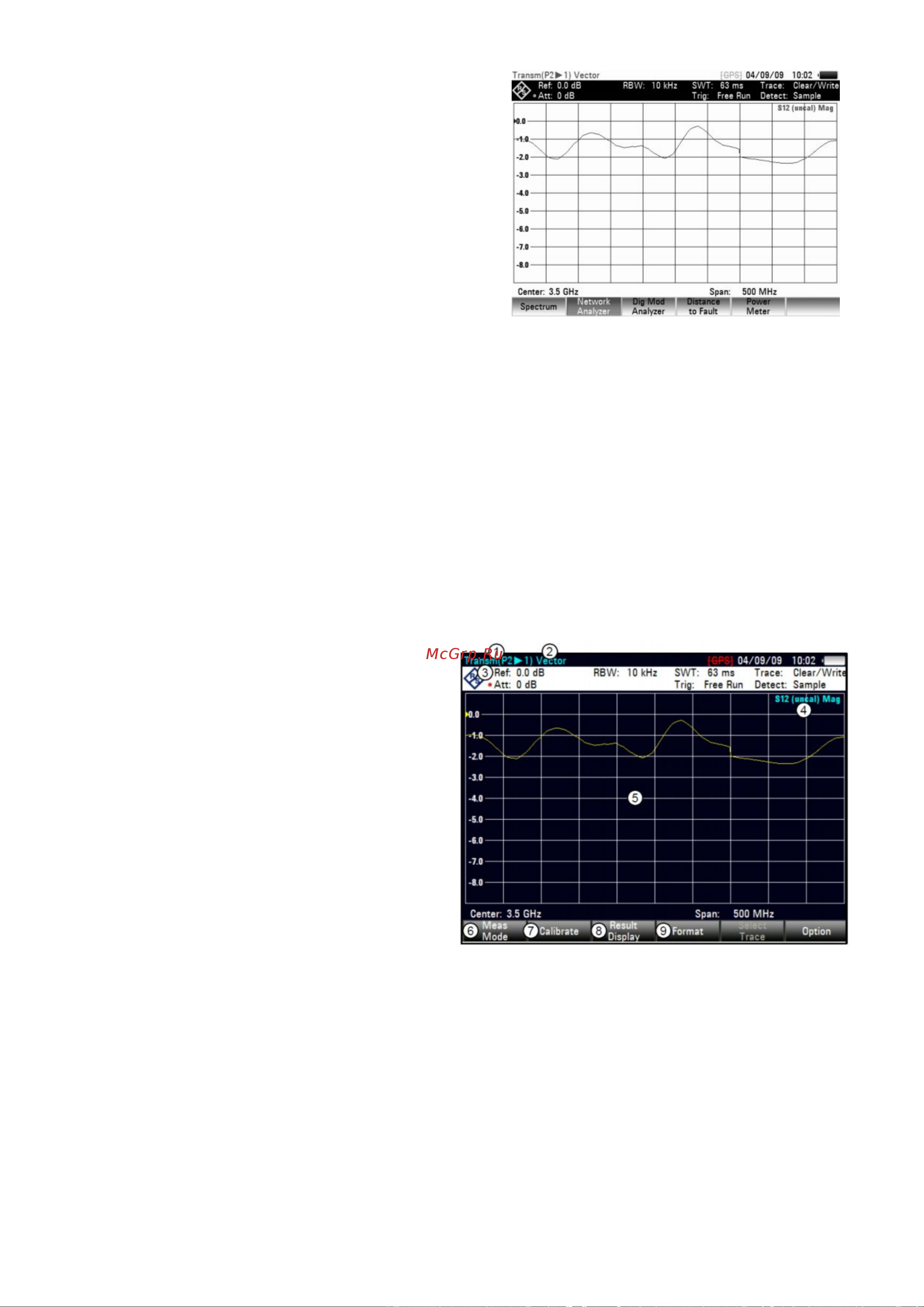

Рисунок 8.10 – Вид экрана при измерении параметров четырехполюсников с
помощью следящего генератора
Когда включен следящий генератор, в строке состояния выводится надпись
«(Uncal)». Это означает, что измерения следящего генератора не откалиброваны. По
оси уровня отложены относительные единицы дБ. Отдельно от значений уровня ото-
бражается опорный уровень, равный 0 дБ. Это соответствует опорному уровню 0 дБ в
режиме анализа спектра (= номинальному выходному уровню следящего генератора).
Когда включен следящий генератор, то такие параметры измерения, как
ширина полосы или диапазон частот, выбираются с помощью соответствующих
клавиш, как и в режиме анализа спектра. В случае, когда нажата клавиша MEAS,
отображается меню функциональной клавиши для следящего генератора.
