минут. Если мощность 1 Вт подается на ВЧ-вход более 3 минут, то происходит

сильное нагревание прибора, которое может привести к его повреждению.

ВНИМАНИЕ

Риск поражения электрическим током

Во избежание поражения электрическим током напряжение постоянного

тока не должно превышать значения, указанного на корпусе.

П р и м е ч а н и е – Во избежание повреждения входного конденсатора, аттенюатора и

смесителя напряжение постоянного тока никогда не должно превышать значения, указанного в

технических характеристиках.

T.4.O Выход следящего генератора (основной выход, только для моделей

1309.6000.14, 1309.6000.18, 1309.6000.24 и 1309.6000.28).

Выходная мощность следящего генератора для разных моделей R&S FSH:

Т а б л и ц а 7.1

Модель Диапазон частот

Выходная мощность

следящего генератора

R&S FSH4

(1309.6000.14, 1309.6000.18)

от 100 кГц до 3,6 ГГц 0 дБмВт, номинально

R&S FSH8

(1309.6000.24, 1309.6000.28)

от 300 кГц до 3,6 ГГц

от 3,6 ГГц до 8 ГГц

0 дБмВт, номинально

-5 дБмВт, номинально

Выходная мощность следящего генератора на всех моделях R&S FSH может

быть уменьшена с помощью встроенного ступенчатого аттенюатора не более, чем

на 40 дБ с шагом 1 дБ.

П р и м е ч а н и е – Во избежание повреждения выхода следящего генератора обратное

напряжение не должно превышать значения, указанного на корпусе прибора R&S FSH.

T.4.P Разъем для датчика мощности

Разъем предусмотрен специально для датчиков мощности. Разъем

используется как для питания, так и для передачи данных через интерфейс датчика

мощности. Через данный разъем также может вестись управление изотропной

антенной R&S TS-EMF (номер для заказа 1158.9295.13).

T.4.4 Разъем наушников

Для наушников предусмотрено гнездо 3,5 мм. Внутреннее сопротивление

выхода составляет приблизительно 10 Ом.

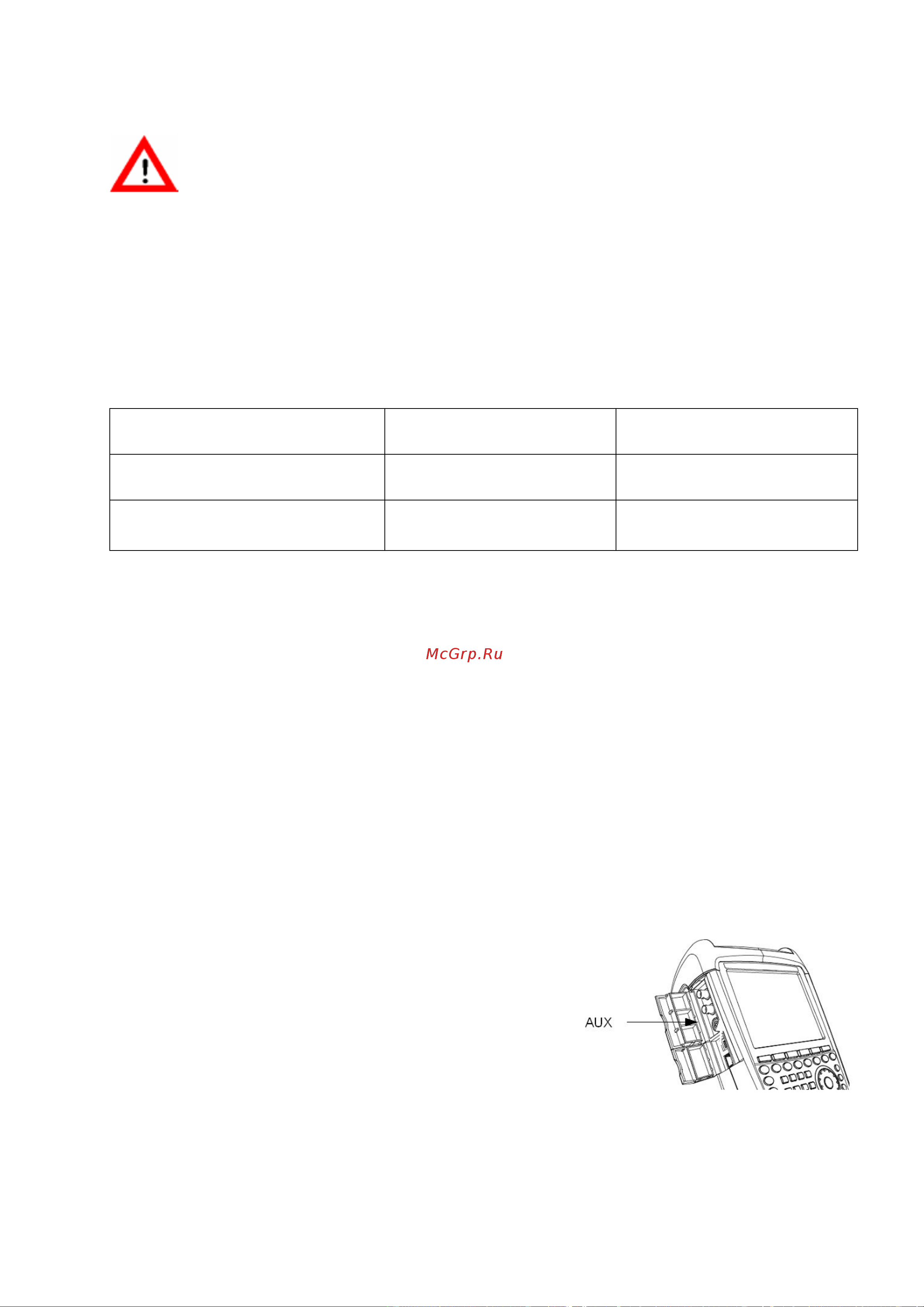

T.4.5 Разъем для дополнительных принадлежностей EAUX)

Дополнительные принадлежности могут

быть присоединены к разъему AUX на левой

стороне прибора.

На левой стороне анализатора R&S FSH поз защитными крышками

расположены два разъема, которые описаны ниже.

П р и м е ч а н и е – Оба BNC-разъема могут быть сконфигурированы для разных задач.

Названия отдельных разъемов выдавлены на внутренней стороне защитных крышек.
