28

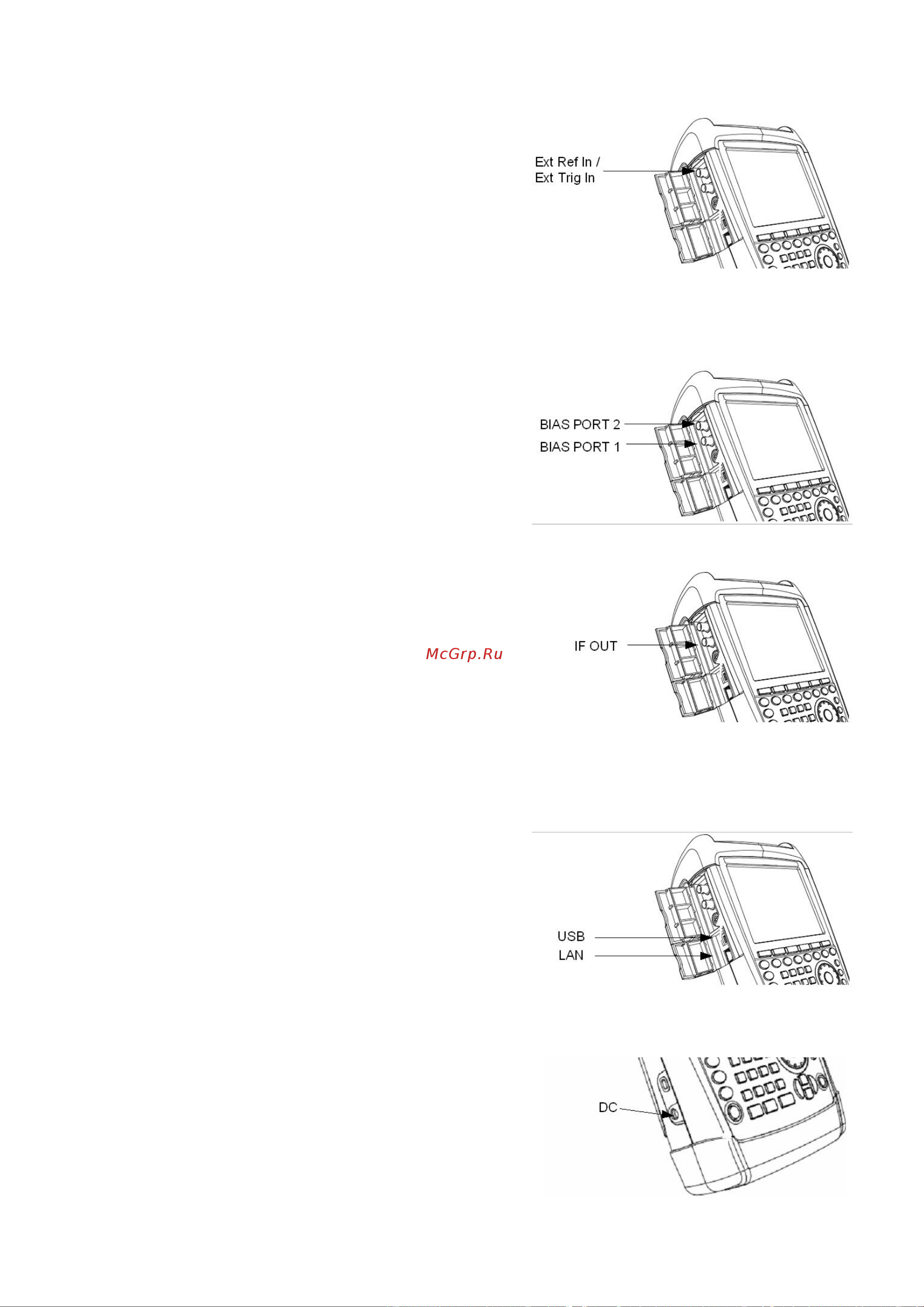

7.4.6 Вход внешнего сигнала запуска или внешнего опорного сигнала
(EXT TRIG/EXT REF)
Через BNC-разъем EXT TRIG/EXT REF
подается либо внешний сигнал запуска
измерений, либо опорный сигнал с частотой
10 МГц. Порог сигнала запуска соответствует
уровню сигналов ТТЛ. Уровень опорного сиг-
нала должен превышать 0 дБмВт. Необходи-
мые настройки могут быть сделаны в меню
SETUP (клавиша SETUP, функциональная
клавиша INSTRUMENT SETUP).
7.4.7 Порты BIAS Port 1/BIAS Port 2 для ввода постоянного тока (только
для моделей 1309.6000.24 и 1309.6000.28)
Активное тестируемое оборудование
может быть запитано введением постоянного
тока через порты BIAS Port 1 и BIAS Port 2 и
выводом через выходы PORT 1 и PORT 2.
Постоянный ток может быть подан с
помощью подходящего адаптера питания
(макс. 600 мА / 28 В.).
7.4.8 Выход ПЧ / видеовыход
Разъем BNC (IF OUT), показанный на
рисунке, может быть использован для
вывода промежуточной частоты (21,4 МГц)
или в качестве выхода видеосигнала.
П р и м е ч а н и е – Во избежание повреждения прибора никогда не прикладывайте к разъему
BNC токи выше 600 мА или напряжения выше 28 В.
7.4.9 Интерфейсы USB и LAN
Для передачи измерительных данных
прибор R&S FSH может быть соединен с
компьютером с помощью USB или LAN
интерфейса. Интерфейсы расположены с
левой стороны под защитной крышкой (см.
рис.). Кабели USB и LAN включены в
поставку прибора. LAN-интерфейс
конфигурируется в меню клавиши SETUP.
7.4.10 Разъем для питания постоянным током от адаптера питания
Прибор R&S FSH питается током от
адаптера питания через разъем питания
постоянного тока, при этом производится
зарядка вставленной батареи.
Батарея также может заряжаться через
гнездо прикуривателя транспортного
средства. Необходимый для этого адаптер
поставляется в виде принадлежности для
